，Eingänge und Ausgänge ，

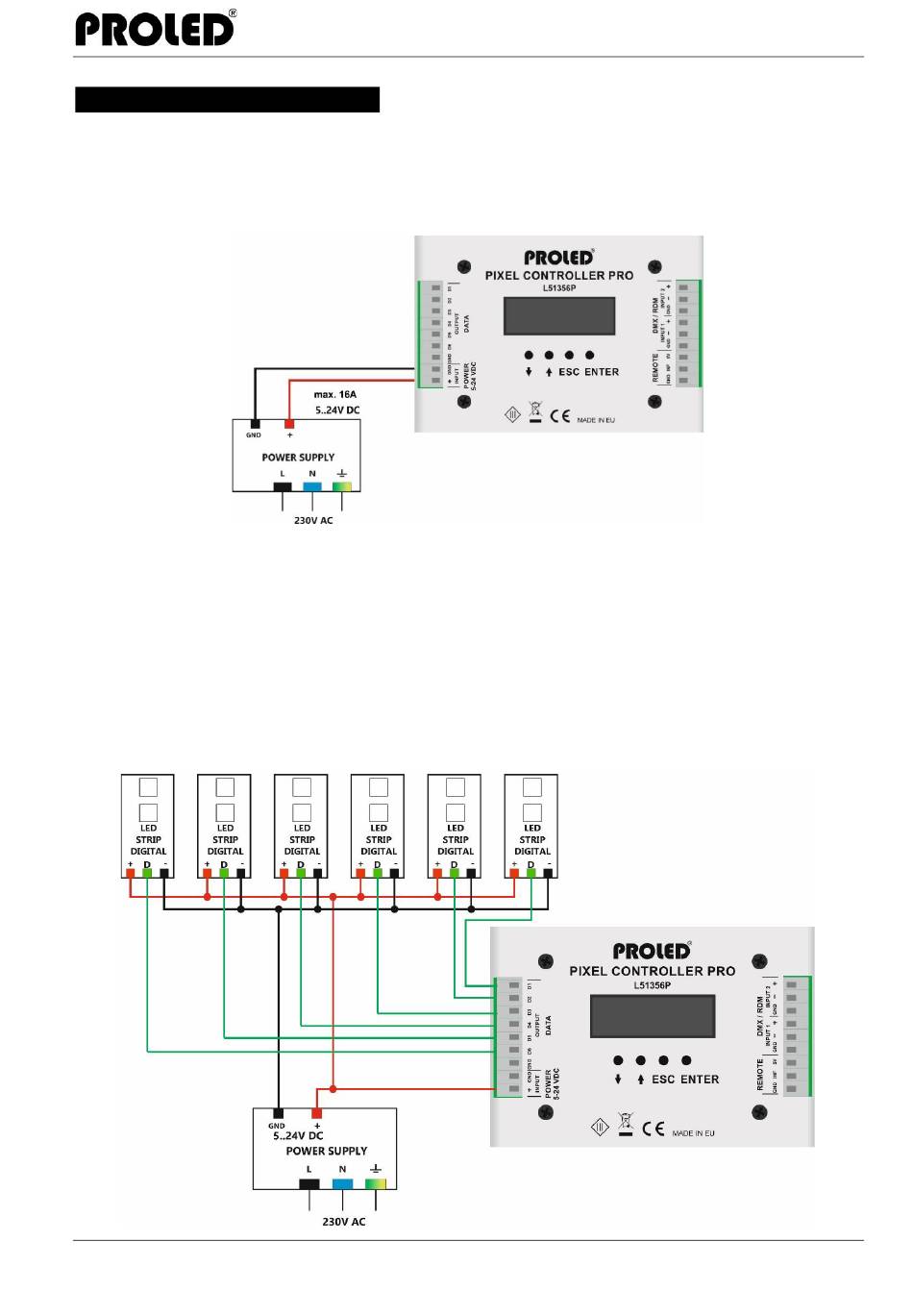

Spannungsversorgung
Die Spannungsversorgung beträgt 5-24 VDC mit max. 15 A.
Anschluß von digitalen Pixel Strips:
Bitte beachten Sie, daß nur LED-Chips WS2811, WS2812, WS2813, WS2814, WS2815, WS2815B,
WS2818B, UCS2904, P943, GS8208 und SK6822 angesteuert werden können. Max. Ausgangsleistung
beträgt 6x 2,5 A. Bei einer notwendigen höheren Leistung, müssen die Strips direkt vom Netzteil gespeist
werden. Bei jeder neuen Einspeisung aus unterschiedlichen Netzteilen, müssen die Strips getrennt werden.
Nur die Datenleitung darf weiter verbunden werden. Die GND-Leitungen der Netzteile müssen zusammen
verbunden sein.
