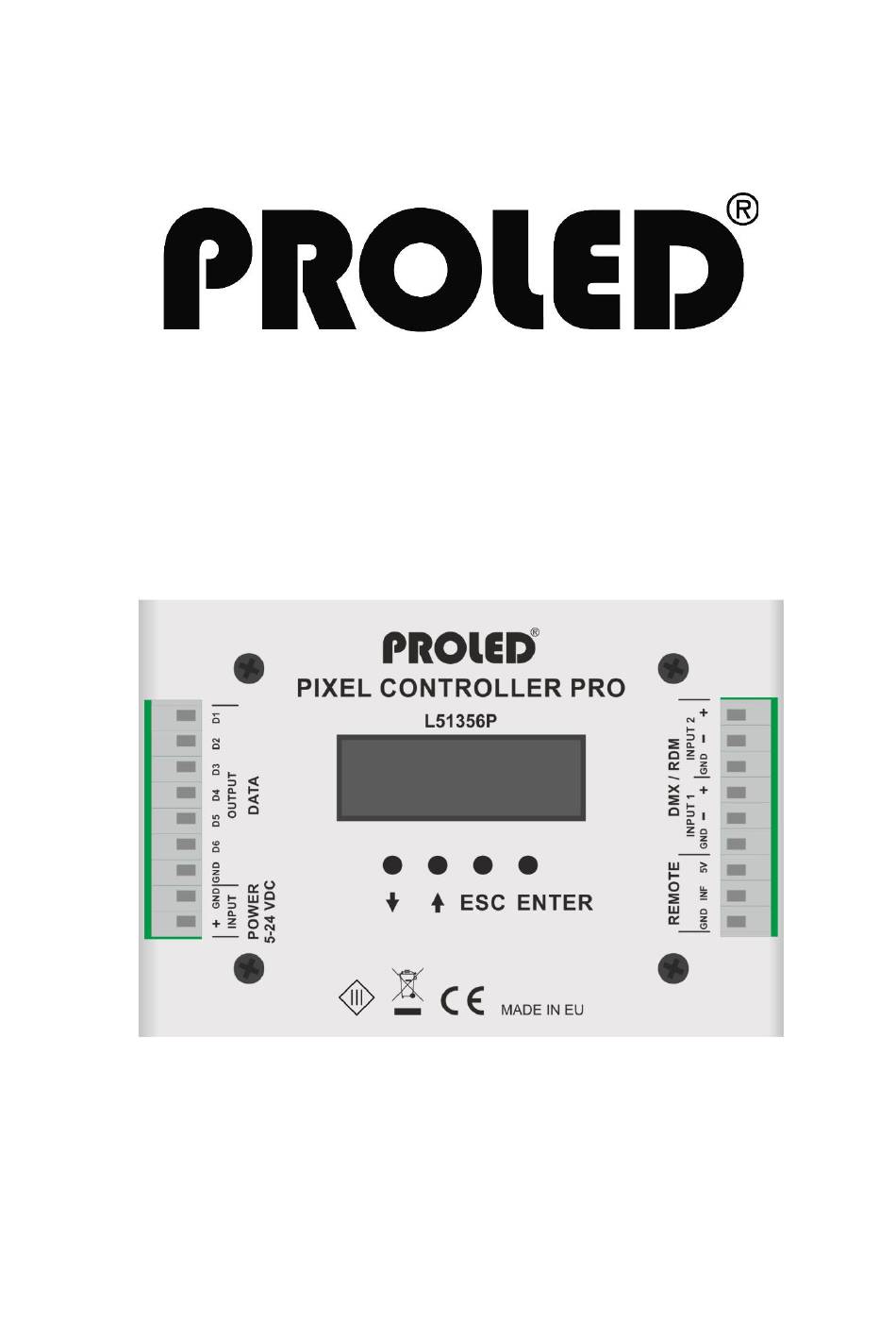

- Seite 1 PIXEL CONTROLLER PRO Bedienungsanleitung rev. 1 – 26.05.2023 User´s Manual rev. 1 – 26.05.2023...
-
Seite 2: Vor Inbetriebnahme Beachten
，Vor Inbetriebnahme beachten! ， Vielen Dank, dass Sie sich für den PROLED PIXEL CONTROLLER PRO entschieden haben. Bitte lesen Sie diese Anleitung vor der Installation und Inbetriebnahme sorgfältig durch. Falls das Gerät beim Transport beschädigt wurde, benachrichtigen Sie bitte sofort ihren Händler. Bitte unternehmen Sie nichts, bevor Sie ihren Händler kontaktiert haben. -
Seite 3: Bestimmungsgemäßer Gebrauch
，Bestimmungsgemäßer Gebrauch ， Der PROLED PIXEL CONTROLLER PRO ist zur Steuerung von Digitalen Flex Strips mit WS2811, WS2812, WS2813, WS2814, WS2815, WS2815B, WS2818B, UCS2904, P943, GS8208 und SK6822 LED-Chips ausgelegt. Bis zu 11.111 LED-Pixel können mit den eingebauten Programmen angesteuert werden. Zusätzlich können die LED-Pixel über DMX angesteuert werden. -
Seite 4: Eingänge Und Ausgänge
6x 2,5 A. Bei einer notwendigen höheren Leistung, müssen die Strips direkt vom Netzteil gespeist werden. Bei jeder neuen Einspeisung aus unterschiedlichen Netzteilen, müssen die Strips getrennt werden. Nur die Datenleitung darf weiter verbunden werden. Die GND-Leitungen der Netzteile müssen zusammen verbunden sein. MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com... - Seite 5 Controller über das DMX-Signal gesteuert. ，INBETRIEBNAHME， Sobald der Controller an die Spannungsversorgung angeschlossen wird, ist er nach kurzem Bootvorgang sofort einsatzbereit. DISPLAY Der Pixel Controller PRO startet, mit der zuletzt verwendeten Einstellung. MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
- Seite 6 Im SINGLE–Modus kann aus den vorprogrammierten Effekten einer ausgewählt werden. TIMERPRG Im TIMERPRG-Modus können verschiedene Programme zu festgelegten Zeiten gestartet werden. Somit ist es möglich für ganztägig verschiedene Programme ablaufen zu lassen MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
- Seite 7 PIXEL – 1024ch EFFECT1 – 1ch EFFECT-RGB – 14 ch REMOTE IR / KONTAKT MODUS RESTART HALTEZEIT DATUM ZEIT DATUM-ZEIT EINSTELLUNG ZEIT PROGRAMM ANPASSUNGEN SPRACHE DISPLAY BELEUCHTUNG DISPLAY KONTRAST WERKSEINSTELLUNGEN INFORMATIONEN MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
-
Seite 8: Auflösung
Mit ESC-Taste verlassen sie das Menu. Die eingestellten Werte werden gespeichert. ，SETUP – LED PIXEL – AUFLÖSUNG， Im AUFLÖSUNG-Menü kann angegeben werden, aus wie vielen LEDs ein Pixel besteht. Es können Werte zwischen 1 und 100 eingestellt werden. MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com... - Seite 9 Kanäle 1, 2 und 3 definieren die Farbe des ersten Pixels. Kanäle 4, 5 und 6 definieren die Farbe des letzten Pixels. Alle dazwischen liegenden Pixel werden automatisch so verändert, dass sich ein Farbverlauf zwischen ersten und letzten Pixel ergibt. MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
- Seite 10 P4: Zufällige Startposition, abfallend zum letzten Pixel 151…185: P5: Zufällige Startposition, abfallend zum ersten Pixel 186…220: P6: Zufällige Startposition, abfallend in beide Richtungen 221…255: P7: Zufällige Startposition, zufällige Richtung SPEED Geschwindigkeit: 0 = langsam, 255 = schnell MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
- Seite 11 2 EFFEKTE ….: … EFFEKTE 150…255: 15 EFFEKTE EFFECT START AUTO: Effekt beginnt automatisch. ENTER / IR: Effekt startet wenn Enter gedrückt oder Kontakt geschlossen wird. MASTER Master Helligkeit für alle Pixel MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
- Seite 12 Mit den ABWÄRTS/AUFWÄRTS-Tasten wird Tag, Monat, Jahr, Stunde, Minute, Sekunde ausgewählt. Der angewählte Parameter wird invers dargestellt. Mit ENTER gelangt man in den Editier-Modus. Mit ESC-Taste verlässt man das Menü. Die eingestellten Werte werden übernommen. MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
- Seite 13 Falls Sie mit der ABWÄRTS/AUFWÄRTS-Taste DEL invertieren und ENTER-Taste drücken, wird der ausgewählte Schritt gelöscht. Mit ESC-Taste verlassen Sie das Menü. Die Einstellungen werden gespeichert. ，SETUP – ANPASSUNGEN - SPRACHE， Auswahlmöglichkeit der Sprache. Die hell unterlegte Sprache, ist die aktuell festgelegte Sprache. MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
- Seite 14 Display. Minimaler Wert ist 50%. ，SETUP – ANPASSUNGEN – WERKSEINSTELLUNGEN， In diesem Menü kann der Controller auf Werkseinstellungen zurückgesetzt werden. ACHTUNG! Es gehen alle Einstellungen verloren. Der Controller wird in den Auslieferzustand gesetzt. MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
- Seite 15 ，MANUAL， Im MANUELLEN-Modus ist es möglich angeschlossenen Strip ohne weiteren Controller zu benutzen. Alle 14 möglichen Einstellungen (siehe S. 10-11) können direkt am PIXEL CONTROLLER unter Zuhilfenahme der ABWÄRTS/AUFWÄRTS/ESC/ENTER-Taste eingestellt werden. MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
-
Seite 16: Fernbedienung
Im Display wird das aktuelle Programm angezeigt sowie die Startzeit des nächsten Programmes. ，FERNBEDIENUNG， Sobald Sie an den PIXEL CONTROLLER PRO eine PROLED IR Fernbedienung anschließen, haben Sie die die Möglichkeit im SINGLE-Modus Programm 1 bis 5 direkt über die Fernbedienung auszuwählen. -
Seite 17: Abmessungen
Bedienungsanleitung / Users manual ，ABMESSUNGEN， 05.23 Technische Änderungen vorbehalten MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com... - Seite 33 Bedienungsanleitung / Users manual ，DIMENSIONS， 05.23 Technical amendments reserved MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
