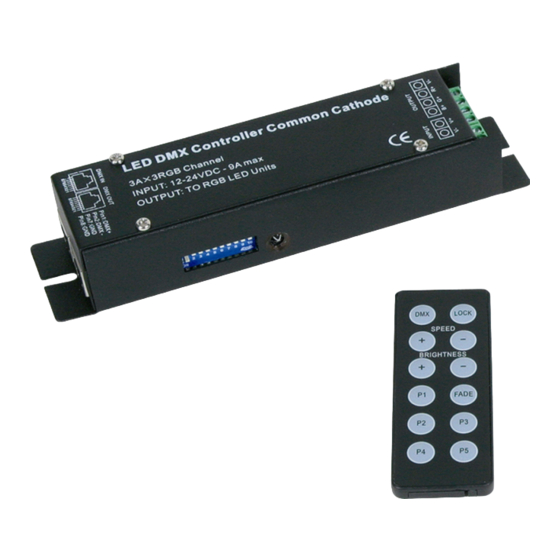

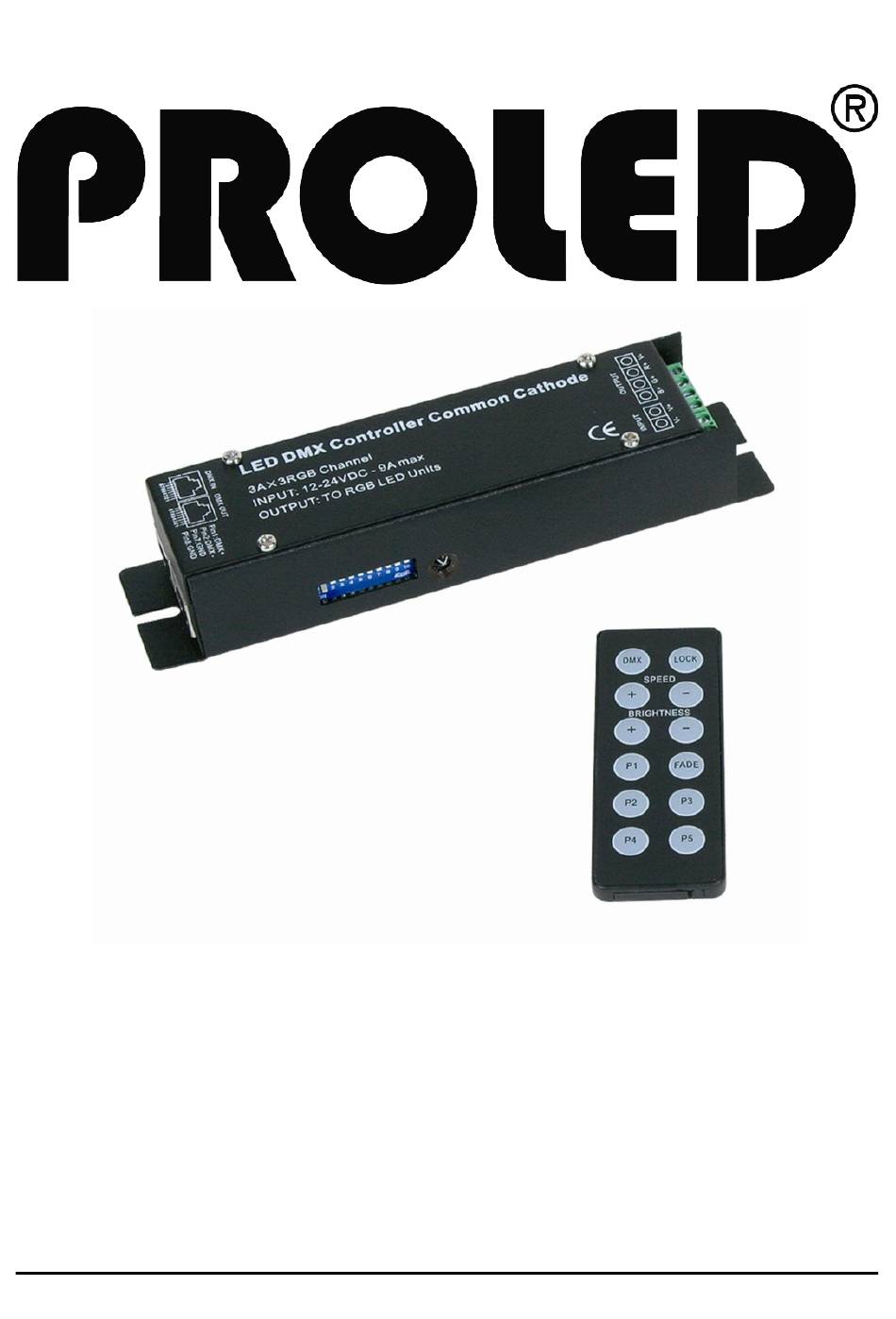

- Seite 1 PROLED CONTROLLER RGB DMX CC/CA Bedienungsanleitung User´s Manual Please Keep this document for future reference! rev 2 – 06/02/2010 Bitte bewahren Sie diese Anleitung als Referenz auf!
-
Seite 2: Inhaltsverzeichnis
Technische Daten ........................9 Einführung Wir bedanken uns für Ihre Wahl des PROLED RGB DMX Controllers. Der PROLED Controller RGB DMX wandelt das weitverbreitete DMX512/1990 Signal mittels hochentwickelter Microcomputer- Technologie in ein Analogsignal um. Das Gerät kann einen bis drei Ausgangskanäle mit jeweils 255 Helligkeitsstufen steuern. -
Seite 3: Anschlüsse
Ausgangsanschlüsse (5): Schraubklemmen für den Anschluss aller Arten von RGB LED Modulen oder einfarbigen LED Modulen mit gemeinsamer Anode (gemeinsamer Pluspol) beim PROLED Controller RGB DMX Version CA oder gemeinsamer Kathode (gemeinsamer Minuspol) bei der Version CC. Der Ausgangsstrom wird automatisch entsprechend der angeschlossenen Last geregelt. -
Seite 4: Typische Beschaltung
PROLED PROLED CONTROLLER RGB DMX Typische Beschaltung PROLED Controller RGB DMX CA: (gemeinsamer Pluspol der LED Module) PROLED CONTROLLER RGB DMX CA PROLED Controller RGB DMX CC: (gemeinsamer Minuspol der LED Module) PROLED CONTROLLER RGB DMX CC info@proled.com www.proled.com... -
Seite 5: Funktionen Der Ir Fernbedienung
PROLED CONTROLLER RGB DMX PROLED Funktionen der IR Fernbedienung DMX: Wenn Sie diese Taste drücken, wird der Controller wieder auf die Steuerung über das DMX Signal umgeschaltet und das laufende Standalone Programm wird unterbrochen. P1-P5: Mit diesen Tasten kann eines der fünf vorprogrammierten Standalone Sequenzen gestartet werden. -
Seite 6: Dmx Dipschaltertabelle
PROLED PROLED CONTROLLER RGB DMX DMX Dipschaltertabelle Dipschalter DMX Adr. Dipschalter DMX Adr. Dipschalter DMX Adr. Dipschalter DMX Adr. 123456789 Nummer 123456789 Nummer 123456789 Nummer 123456789 Nummer 100000000 001101000 111010100 010000010 010000000 101101000 000110100 110000010 110000000 011101000 100110100 001000010 001000000... - Seite 7 PROLED CONTROLLER RGB DMX PROLED Dipschalter DMX Adr. Dipschalter DMX Adr. Dipschalter DMX Adr. Dipschalter DMX Adr. 123456789 Nummer 123456789 Nummer 123456789 Nummer 123456789 Nummer 111101010 010110110 101000001 000011001 000011010 110110110 011000001 100011001 100011010 001110110 111000001 010011001 010011010 101110110 000100001...
- Seite 8 PROLED PROLED CONTROLLER RGB DMX Dipschalter DMX Adr. Dipschalter DMX Adr. Dipschalter DMX Adr. Dipschalter DMX Adr. 123456789 Nummer 123456789 Nummer 123456789 Nummer 123456789 Nummer 110110101 011000011 100011011 001110111 001110101 111000011 010011011 101110111 101110101 000100011 110011011 011110111 011110101 100100011 001011011...
-
Seite 9: Technische Daten
PROLED CONTROLLER RGB DMX PROLED Technische Daten Kanäle: Eingangssignal: DMX-512/1990 Digitalsignal Ausgangssignal: 0-100% PWM Dimmersignal; 5A Belastbarkeit pro Kanal Stromversorgung: Gleichspannung DC 12/24V Ausgangsleistung: 180-360W Reichweite IR Fernbedienung: L10m Betriebstemperatur: 0-70°C Abmessungen (L x H x T): 176mm x 30 mm x 39mm...
