Bedienungsmöglichkeiten
34
7.5.3

Verbindungsaufbau

Via PROFINET mit Ethernet-APL Netzwerk
1
6

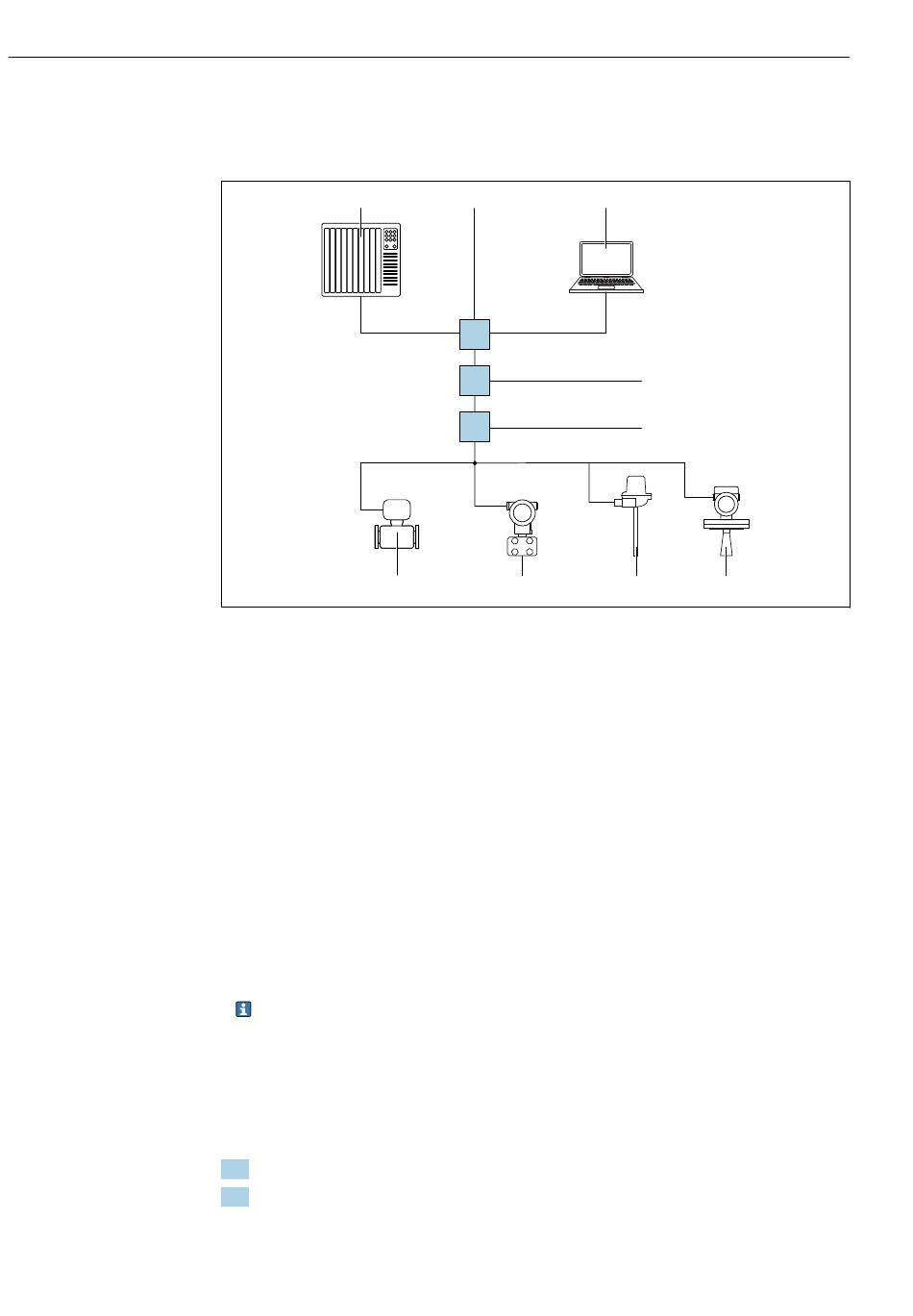

 10 Möglichkeiten der Fernbedienung via PROFINET mit Ethernet-APL Netzwerk: Sterntopologie
1 Automatisierungssystem, z. B. Simatic S7 (Siemens)
2 Ethernet Switch
3 Computer mit Webbrowser (z. B. Microsoft Edge) zum Zugriff auf integrierten Gerätewebserver oder Compu-
ter mit Bedientool (z. B. FieldCare, DeviceCare, SIMATIC PDM) mit iDTM Profinet Communication
4 APL-Power-Switch (optional)
5 APL-Field-Switch
6 APL-Feldgerät
Aufruf der Webseite über Computer im Netzwerk. Die IP-Adresse des Gerätes muss
bekannt sein.
Die IP-Adresse kann dem Gerät auf unterschiedliche Weise zugeordnet werden:
• Dynamic Configuration Protocol (DCP), Werkseinstellung
Die IP-Adresse wird dem Gerät vom Automatisierungssystem (z. B. Siemens S7) automa-
tisch zugewiesen
• Softwareadressierung
Die IP-Adresse wird über den Parameter IP-Adresse eingegeben
• DIP-Schalter für Service
Anschließend besitzt das Gerät die fest zugewiesene IP-Adresse 192.168.1.212
Die IP-Adresse wird erst nach einem Neustart übernommen.
Die IP-Adresse kann nun zum Aufbau der Netzwerkverbindung verwendet werden
Ab Werk arbeitet das Gerät mit dem Dynamic Configuration Protocol (DCP). Die IP-
Adresse des Geräts wird vom Automatisierungssystem (z. B. Siemens S7) automatisch
zugewiesen.
Webbrowser starten und einloggen
1. Webbrowser auf dem Computer starten.
2. IP-Adresse des Gerätes in der Webbrowser-Adresszeile eingeben
 Die Login-Webseite erscheint.
Micropilot FMR63B PROFINET mit Ethernet-APL
2 3
6 6
4
5
6
