Endress+Hauser Micropilot FMR63B PROFINET mit Ethernet-APL Betriebsanleitung Seite 20

Montage
20
WARNUNG
L
Versorgungsspannung eingeschaltet!
Gefahr durch Stromschlag und/oder Explosionsgefahr!
‣
Versorgungsspannung ausschalten, bevor das Messgerät geöffnet wird.
1 →
4 mm
2 x
0.7 Nm
A0046831
‣

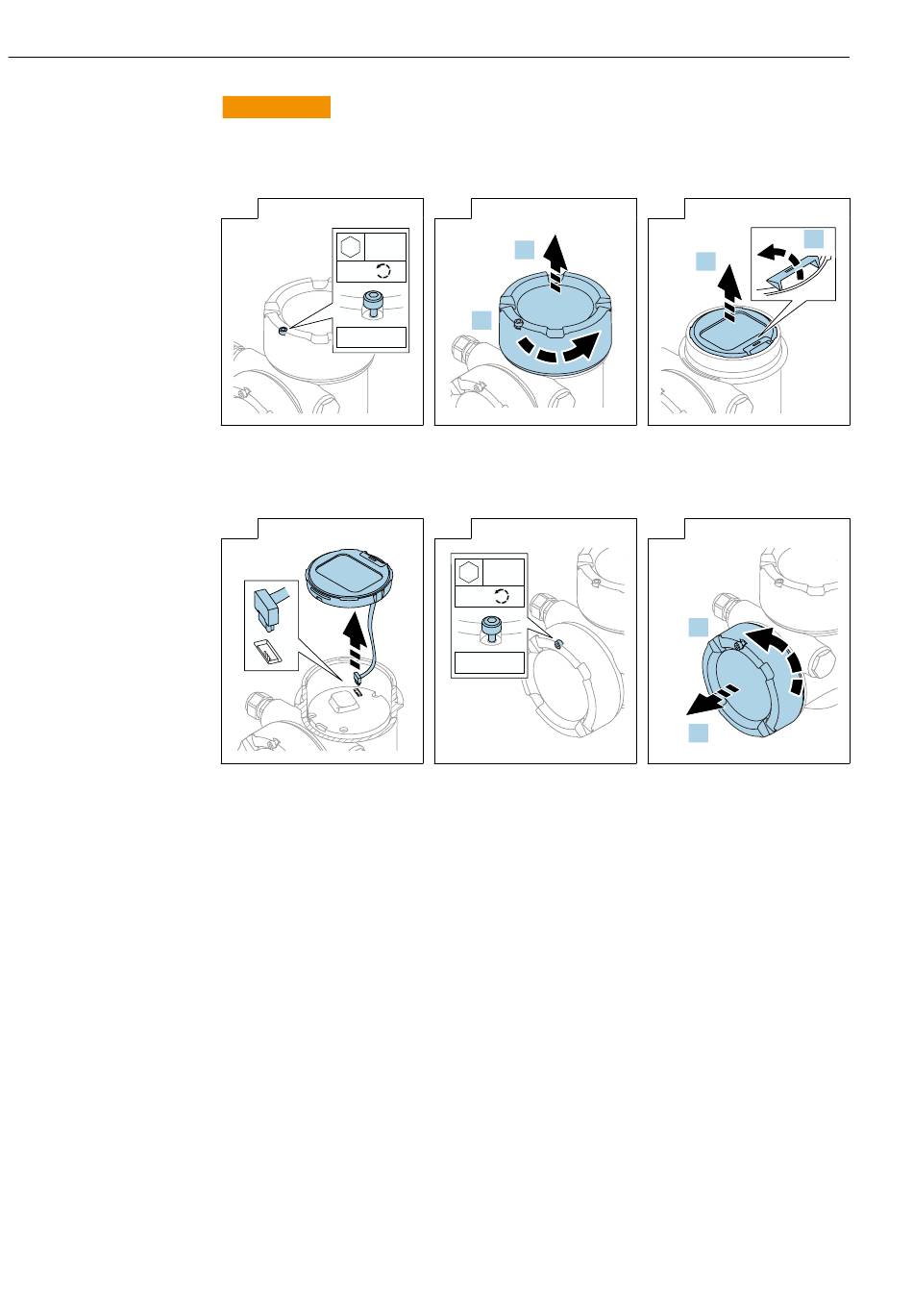

Wenn vorhanden: Schraube
der Deckelsicherung des Dis-
playdeckels mit Innensechs-
kantschlüssel lösen.
4 →
A0046834
‣
Steckverbindung lösen.
Micropilot FMR63B PROFINET mit Ethernet-APL
2 →
2.
1.
A0046832
‣
Displaydeckel abschrauben und
Deckeldichtung kontrollieren.
5 →
4 mm
2 x
0.7 Nm
A0046923
‣
Wenn vorhanden: Schraube
der Deckelsicherung des
Anschlussraumdeckels mit
Innensechskantschlüssel lösen.
3 →
1.
2.
A0046833
‣
Entriegelung betätigen, Anzei-
gemodul herausziehen.
6 →
1.
2.
A0046924
‣
Anschlussraumdeckel
abschrauben, Deckeldichtung
kontrollieren. Diesen Deckel
anstelle des Displaydeckels auf
den Elektronikraum schrau-
ben. Wenn vorhanden:
Schraube der Deckelsicherung
mit Innensechskantschlüssel
festziehen
