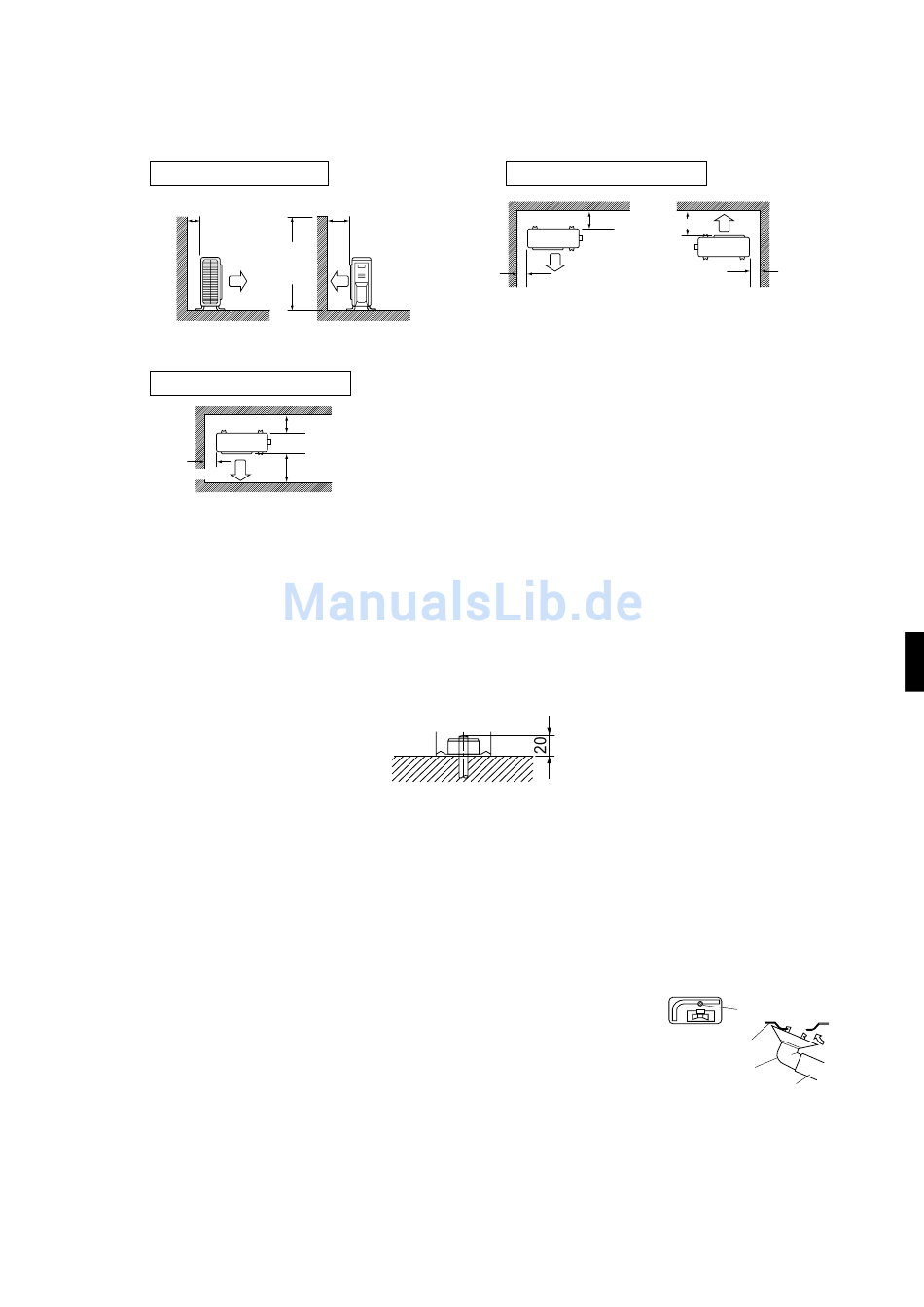

Richtlinien für die Installation
• Wenn sich im Lufteinlaß- oder -auslaßpfad der Außeneinheit eine Wand oder ein sonstiges Hindernis befindet, so befolgen Sie die
nachfolgenden Richtlinien für die Installierung.
• Für alle im Folgenden dargestellten Installationsschemata sollte die Wandhöhe auf der Abluftseite höchstens 1200mm betragen.
Bei Wand auf eine Seite
Mehr als 100
Bei Wänden auf drei Seiten
Mehr als 50
Ansicht von oben

Vorsichtsmassnahmen bei der Installation

• Prüfen Sie die Stärke und die horizontale Ausrichtung der Installationsfläche, damit das Klimagerät nach der Installation ohne
Vibrationen oder Geräusche arbeiten kann.
• Befestigen Sie das Gerät entsprechend der Zeichnung des Fundaments sicher mithilfe der Fundamentschrauben.
(Legen Sie 4 Sätze im Handel erhältliche M8- oder M10–Verankerungsschrauben mit Muttern und Unterlegscheiben bereit.)
• Es ist am besten, wenn die Verankerungsschrauben eingeschraubt werden, bis sie 20mm über die Oberfläche des Fundaments herausragen.
Installation des Außengeräts
1.
Installieren der außeneinheit
1) Schlagen Sie bei der Installation des Außengeräts unter "Vorsichtsmaßnahmen für die Wahl des Montageortes" und im
"Installierungszeichnungen für Außeneinheit" nach.
2) Gehen Sie folgendermaßen vor, wenn Arbeiten für den Kondenswasserablauf erforderlich sind.
2.
Ablaßarbeit
1) Verwenden Sie den Ablaufstopfen zur Drainage.
2) Wenn der Ablaßanschluß durch eine Anbringungsbasis oder eine Fußbode-
noberfläche verdeckt ist, so bringen Sie zusätzliche Untersätze von mindes-
tens 30mm Höhe unter den Füßen der Einheit an.
3) Verwenden Sie in kalten Gegenden keinen Ablaßschlauch mit der Außenein-
heit. (Das Ablaßwasser kann sonst einfrieren und die Heizleistung beein-
trächtigen.)
■Deutsch
Mehr als 350
1200
oder
weniger
Seitenansicht
Mehr als 100
Mehr als 350
Einheit: mm
Bei Wänden an zwei Seiten
Mehr als 350
Mehr
als 100
Mehr als 50
Ansicht von oben
Mehr als 50
Wasserablaufloch
Unterer Rahmen
Ablaufstopfen
Schlauch (handelsüblich,
Innendurchmesser 16mm)
4
