Inhaltszusammenfassung für BenQ TH670

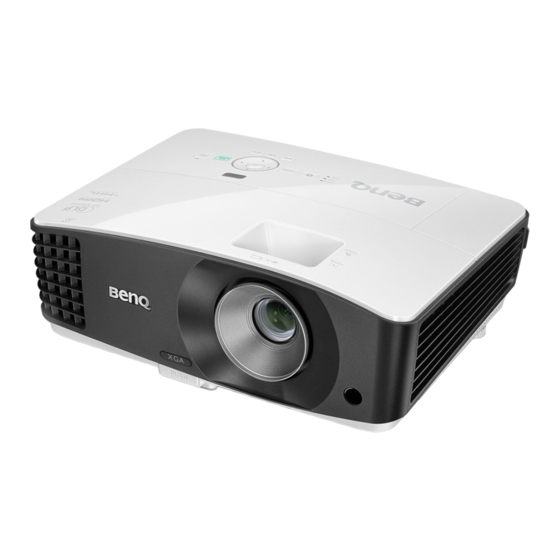

- Seite 1 TH670/TH670s Digitaler Projektor Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Inhalt Wichtige Menübedienung........46 Sicherheitshinweise ..3 Wartung...... 60 Pflege des Projektors ......60 Einleitung ...... 7 Informationen über die Lampe.....61 Leistungsmerkmale........7 Fehlerbehebung ..68 Lieferumfang..........8 Außenansicht des Projektors....10 Technische Daten ..69 Bedienelemente und Funktionen..11 Abmessungen ...........70 Projektor aufstellen ... -
Seite 3: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Der Projektor wurde so entwickelt und getestet, dass er die neuesten Sicherheitsnormen der Informationstechnologie erfüllt. Um jedoch die Sicherheit dieses Produkts zu gewährleisten, müssen Sie den in diesem Handbuch und auf dem Produkt vermerkten Anweisungen unbedingt Folgen leisten. Sicherheitshinweise Lesen Sie vor Inbetriebnahme Öffnen Sie immer die Blende... - Seite 4 Sicherheitshinweise (Fortsetzung) Die Lampe wird während des 10. Stellen Sie dieses Gerät nicht auf Betriebs extrem heiß. Lassen Sie einen instabilen Wagen, Ständer für einen Lampenwechsel oder Tisch. Das Gerät könnte zunächst den Projektor ca. 45 herunterfallen und schwer Minuten lang abkühlen, bevor Sie beschädigt werden.
- Seite 5 Sicherheitshinweise (Fortsetzung) 13. Stellen Sie den Projektor nicht an 14. Blockieren Sie nicht die folgenden Standorten auf: Belüftungsöffnungen. - Orte mit unzureichender Belüftung - Stellen Sie den Projektor nicht auf oder beengtem Platz. Der Abstand eine Decke, auf Betten oder auf eine zur Wand muss mindestens 50 cm andere weiche Oberfläche.
- Seite 6 Fehlfunktionen des Projektors führen. Ist der Projektor nass geworden, ziehen Sie seinen Stecker aus der Steckdose und wenden Sie sich telefonisch an BenQ, um den Projektor instandsetzen zu lassen. 17. Stellen Sie sich nicht auf den Projektor und stellen Sie auch keine Gegenstände auf ihn ab.
-
Seite 7: Einleitung
Einleitung Leistungsmerkmale Bei diesem Modell handelt es sich um einen der besten Projektoren auf dem Weltmarkt. Sie können optimale Videoqualität von verschiedenen Geräten wie PCs, Notebooks, DVD-Playern, Videorekordern und sogar Digitalkameras genießen – damit haben Sie alle Möglichkeiten. Der Projektor bietet die folgenden Leistungsmerkmale. •... -
Seite 8: Lieferumfang
Lieferumfang Packen Sie den Produktkarton vorsichtig aus und prüfen Sie, ob alle unten abgebildeten Teile vorhanden sind. Sollte eines dieser Teile fehlen, wenden Sie sich bitte an die entsprechende Verkaufsstelle. Standardzubehör Das mitgelieferte Zubehör ist für Ihre Region geeignet und kann von dem abgebildeten Zubehör abweichen. -
Seite 9: Optionales Zubehör
Optionales Zubehör Ersatzlampe Tragetasche Deckenmontagesatz 3D-Brille Verbindungen 9... -
Seite 10: Außenansicht Des Projektors
Außenansicht des Projektors Externes Bedienfeld Vorder-/Oberseite (Siehe „Projektor“ auf Seite 11 für Einzelheiten.) Lampenabdeckung Fokusring Schnellentriegelungstaste Objektivkappe Projektionsobjektiv Infrarot-Remotesensor, vorne Sicherheitsleiste Belüftungslöcher (Ansaugluft) 10. Lautsprecher 11. Zoomring 12. Audioausgang 13. Audioeingang 14. Audioeingang (L/R) 15. RGB- (PC)/Component- Rück-/Unterseite Videosignaleingang (YPbPr/ YCbCr) 16. -
Seite 11: Bedienelemente Und Funktionen
Bedienelemente und Funktionen Projektor Schrägposition-/Pfeiltasten / Auf, Zeigt die Seite Schrägposition an und stellt die Werte für vertikale Schrägposition ein. Siehe „Schrägposition korrigieren“ auf Seite für Einzelheiten. OK/MODE Aktiviert das im Bildschirmmenü (OSD) ausgewählte Menüelement. Siehe „Menüs verwenden“ auf Seite 28 Fokusring für Einzelheiten. -
Seite 12: Befestigen Des Projektors
Befestigung mit Schrauben in falscher Stärke oder Länge von der Decke fällt. Der Decken- oder Wandmontagesatz für BenQ-Projektoren ist im selben Fachgeschäft erhältlich, in dem Sie auch Ihren BenQ-Projektor erworben haben. BenQ empfiehlt, dass Sie außerdem ein separates, mit dem Kensington-Schloss kompatibles Sicherheitskabel kaufen und dieses ordnungsgemäß... -
Seite 13: Fernbedienung
Fernbedienung Zum Aktivieren eines im Bildschirmmenü (OSD) ausgewählten Menüelementes. MENU Schaltet das OSD-Menü ein oder aus. BACK Kehrt zum vorherigen OSD-Menü zurück und schließt das OSD-Menü des Projektors auf oberster Ebene. 10. Ton aus ( Schaltet die Tonausgabe des Projektors ein und aus. 11. - Seite 14 18. SOURCE 23. COLOR TEMP Zeigt die Auswahlleiste für die Zeigt den Farbtemperatur- Quelle an. Einstellregler. 24. SHARP 19. Lautstärke ( / ) Zeigt den Schärfe-Einstellregler. Stellt die Lautstärke ein. 25. COLOR MANAGE 20. BRIGHT Zeigt den Farbverwaltung- Zeigt den Helligkeit-Einstellregler. Einstellregler.
-
Seite 15: Batterie Der Fernbedienung Wechseln
Batterie der Fernbedienung wechseln Um das Batteriefach zu öffnen, drehen Sie die Fernbedienung um, so dass Sie seine Rückseite sehen, drücken Sie auf die Stelle mit Fingergriff auf dem Deckel und schieben Sie ihn in Pfeilrichtung, wie abgebildet ist. Der Deckel wird herausgeschoben. -
Seite 16: Projektor Aufstellen
Oberseite on der Decke nach unten hängend hinter der Projektionsfläche befestigt. Beachten Sie, dass hierfür eine spezielle Projektionsfläche für rückseitige Projektion sowie der BenQ- Deckenmontagesatz erforderlich ist. Stellen Sie Decke hinten im Menü Projektorposition* ein, nachdem Sie den Projektor eingeschaltet haben. -
Seite 17: Bevorzugte Bildgröße Für Die Projektion Einstellen
Projektionsabstand verhalten. Damit Sie den idealen Standort für Ihren Projektor besser bestimmen können, hat BenQ eine Tabelle mit unterschiedlichen Projektionsflächen ausgearbeitet. Es müssen zwei Maße berücksichtigt werden: Der senkrechte, horizontale Abstand von der Mitte der Projektionsfläche (Projektionsabstand) und die Höhe des vertikalen Versatzes des Projektors vom horizontalen Rand der Projektionsfläche (Versatz). -
Seite 18: Projektionsmaße
Alle Messungen sind Näherungswerte und können von den tatsächlichen Größen abweichen. Wenn Sie den Projektor dauerhaft montieren möchten, empfiehlt BenQ, Projektionsgröße und -abstand vor der permanenten Montage mit dem Projektor an Ort und Stelle zu testen, um die optischen Eigenschaften dieses Projektors zu berücksichtigen. -
Seite 19: Verbindungen
Verbindungen Für den Anschluss einer Signalquelle an den Projektor müssen Sie Folgendes tun: Schalten Sie vor dem Anschluss alle Geräte aus. Verwenden Sie die richtigen Signalkabel für die jeweilige Quelle. Stellen Sie sicher, dass die Kabel fest angeschlossen sind. • Für die nachstehenden Anschlüsse sind einige Kabel eventuell nicht im Lieferumfang des Projektors enthalten (siehe „Lieferumfang“... -
Seite 20: Computer Anschließen
1. Audiokabel 6. USB-Anschluss zum Aufladen 2. Mikrofonkabel mit 3,5 Mini-Stecker 7. Component-Video-zu-VGA- Adapterkabel (D-Sub) 3. HDMI-Kabel 8. Videokabel 4. VGA-Kabel 9. Audiokabel (L/R) 5. USB-Kabel (Mini-B-zu-Typ A) Computer anschließen ® ® Der Projektor kann an IBM -kompatible und auch an Macintosh -Computer angeschlossen werden. -
Seite 21: Geräte Mit Videoquelle Anschließen
Geräte mit Videoquelle anschließen Für den Anschluss des Projektors an ein Gerät mit Videoquelle wird nur eine der obigen Anschlussmethoden benötigt, wobei jede davon jedoch eine jeweils anders geartete Videoqualität bietet. Meistens hängt die von Ihnen gewählte Methode von der Verfügbarkeit passender Ausgänge am Projektor und am Gerät mit Videoquelle ab, wie nachstehend beschrieben ist: Anschlussbezeichnung Anschlussart... -
Seite 22: Gerät Mit Component-Videoquelle Anschließen
• Wenn das ausgewählte Videobild nicht angezeigt wird, obwohl der Projektor eingeschaltet und die richtige Videoquelle ausgewählt wurde, prüfen Sie, ob das Gerät mit Videoquelle eingeschaltet ist und ordnungsgemäß funktioniert. Prüfen Sie auch, ob die Signalkabel sachgemäß angeschlossen sind. • Für den unwahrscheinlichen Fall, dass das projizierte Bild nach dem Anschluss des Projektors an einen DVD-Player über den HDMI-Eingang in falschen Farben dargestellt wird, ändern Sie den Farbraum bitte auf YUV ab. -
Seite 23: Composite-Eingangsgerät Anschließen
Composite-Eingangsgerät anschließen Schauen Sie bei Ihrem Gerät mit Videoquelle nach, ob ein ungenutzter Composite- Videoausgang zur Verfügung steht: • Falls ja, können Sie mit diesem Ablauf fortfahren. • Andernfalls müssen Sie neu überdenken, welche Methode für den Anschluss an das Gerät in Frage kommt. So schließen Sie den Projektor an ein Videoeingangsgerät an: Schließen Sie ein Ende eines Videokabels an den Videoausgang des Gerätes an, das als Videoquelle dient. -
Seite 24: Bedienung
Bedienung Projektor einschalten Verbinden Sie den Projektor über die Netzleitung mit einer Steckdose. Vergewissern Sie sich, dass die POWER- Lichtanzeige am Projektor nach der Stromzufuhr orange leuchtet. • Bitte verwenden Sie nur Originalzubehör (z. B. Netzleitung) für das Gerät, damit es nicht zu Gefährdungen wie Stromschlag oder Brand kommt. -
Seite 25: Projiziertes Bild Einstellen
Schalten Sie alle angeschlossenen Geräte ein. Der Projektor sucht nach Eingangssignalen. Das derzeit erkannte Eingangssignal wird angezeigt. Erkennt der Projektor kein gültiges Signal, wird die Meldung Kein Signal solange angezeigt, bis ein Eingangssignal gefunden wurde. Sie können auch SOURCE am Projektor oder auf der Fernbedienung drücken, um das gewünschte Eingangssignal auszuwählen. -
Seite 26: Schrägposition Korrigieren
Bild automatisch einstellen Es kann vorkommen, dass Sie die Bildqualität optimieren müssen. Drücken Sie dazu AUTO am Projektor oder auf der Fernbedienung. Innerhalb von 5 Sekunden stellt die integrierte Funktion für intelligente, automatische Einstellung die Werte für Frequenz und Takt auf die optimale Bildqualität ein. - Seite 27 Bildgröße und -schärfe fein einstellen Stellen Sie die gewünschte Bildgröße für die Projektion mit dem Zoomhebel ein. Stellen Sie dann das Bild durch Drehen des Fokusrings scharf ein. Bedienung...
-
Seite 28: Menüs Verwenden
Menüs verwenden Der Projektor ist mit Bildschirmmenüs (OSD) versehen, mit deren Hilfe Sie verschiedene Anpassungen und Einstellungen vornehmen können. Sie können zwischen zwei Menüarten wählen: Standard und Erweitert. Es folgt ein Überblick über das Standard-Menü – ohne Eingangssignal. Markierung Menüelement Das folgende Beispiel erklärt, wie Sie das OSD-Menü... - Seite 29 Es folgt ein Überblick über das Standard-Menü – mit Eingangssignal. Markierung Menüelement Das folgende Beispiel erklärt, wie Sie das OSD-Menü im Standard-Menü einstellen. Blenden Sie mit MENU das OSD-Menü ein. Wählen Sie mit das gewünschte Element und befolgen Sie die OSD- Anweisungen zur Auswahl Ihrer Einstellungen.
- Seite 30 Es folgt ein Überblick über das Erweitert-Menü. Hauptmenüsymbol Hauptmenü Hervorhebung (ausgewählt) Status Untermenü Drücken Sie MENU, um zur vorherigen Seite zurückzukehren Aktuelles oder um das Menü Eingangssignal zu beenden. Das folgende Beispiel erklärt, wie Sie das OSD-Menü einstellen. Blenden Sie mit MENU das OSD- Drücken Sie , um Menü...
-
Seite 31: Projektor Absichern
Projektor absichern Mit einem Sicherheitskabelschloss Damit der Projektor nicht gestohlen wird, muss er an einem sicheren Ort aufgestellt werden. Andernfalls kaufen Sie ein Schloss, z. B. ein Kensington-Schloss, um den Projektor absichern. Eine Öffnung zum Anschluss eines Kensington-Schlosses befindet sich an der Rückseite des Projektors. Details dazu finden Sie unter Punkt 20 auf Seite 10. Ein Kensington-Sicherheitskabelschloss ist gewöhnlich eine Kombination aus Schlüssel(n) und dem Schloss. -
Seite 32: Wenn Sie Das Passwort Vergessen Haben
Zahl auf der Projektionsfläche an. Notieren Sie diese Zahl und schalten Sie den Projektor aus. Wenden Sie sich an Ihr BenQ-Servicecenter vor Ort, um die Zahl zu dekodieren. Sie werden eventuell aufgefordert, anhand eines Kaufbeleges nachzuweisen, dass Sie zur Nutzung des Projektors berechtigt sind. -
Seite 33: Passwort-Funktion Deaktivieren
Passwort: __ __ __ __ __ __ Bewahren Sie dieses Handbuch an einem sicheren Ort auf. Bestätigen Sie das neue Passwort, indem Sie es erneut eingeben. Sie haben dem Projektor erfolgreich ein neues Passwort zugewiesen. Vergessen Sie nicht, das neue Passwort einzugeben, wenn Sie den Projektor das nächste Mal starten. -
Seite 34: Bildformat Wählen
Drücken Sie , bis Ihr gewünschtes Signal ausgewählt ist; drücken Sie dann OK am Projektor oder an der Fernbedienung. Sobald eine Quelle erkannt wurde, werden auf der Projektionsfläche für wenige Sekunden Informationen über sie angezeigt. Falls mehrere Geräte an den Projektor angeschlossen sind, wiederholen Sie die Schritte 1-2, um nach einem weiteren Signal zu suchen. -
Seite 35: Über Das Bildformat
Über das Bildformat In den folgenden Bildern sind die schwarz markierten Bereiche nicht aktiv, und die weiß markierten Bereiche sind aktiv. Auf diesen unbenutzten schwarzen Bereichen können OSD-Menüs angezeigt werden. Auto: Skaliert ein Bild, um die native Auflösung des Projektors in seiner horizontalen oder vertikalen Breite proportional anzupassen. -
Seite 36: Bildqualität Optimieren
Bildqualität optimieren Bildmodus auswählen Im Projektor sind bereits verschiedene vordefinierte Bildmodi eingestellt, so dass Sie den Modus auswählen können, der für Ihre Betriebsumgebung und den Bildtyp Ihres Eingangssignals geeignetet ist. Um den für Ihre Zwecke geeigneten Betriebsmodus auszuwählen, können Sie einen der folgenden Schritte ausführen. -
Seite 37: Aktuellen Bildmodus Rücksetzen
Drücken Sie , um einen Bildmodus auszuwählen, der Ihren Bedürfnissen am ehesten entspricht. Drücken Sie auf , um das Untermenüelement auszuwählen, das geändert werden soll, und stellen Sie den Wert mit ein. Siehe „Bildqualität feinabstimmen“ unten für weitere Einzelheiten. Die Einstellungen werden gespeichert, wenn sie ausgewählt werden. Benutzermodi umbenennen Sie können Benutzer 1 und Benutzer 2 in leicht zu identifizierende Namen umändern. -
Seite 38: Helligkeit Einstellen
Wenn Sie ein Bild auf eine farbige Oberfläche projizieren, z. B. eine Wand, die nicht weiß ist, können Sie mit der Funktion Wandfarbenkorrektur die Farbe des projizierten Bildes anpassen, um zu vermeiden, dass sich Quellbild und projiziertes Bild farblich unterscheiden. Rufen Sie zur Nutzung dieser Funktion das Menü... -
Seite 39: Steuerung Der Erweiterten Bildqualität
Wählen Sie Gamma-Auswahl im Menü Erweitert-Menü > BILD > Erweitert…, wählen Sie die Modi durch Betätigung der Tasten am Projektor oder an der Fernbedienung. Wählen Sie einen bevorzugten Gamma-Modus: 1,6/1,8/2,0/2,2/2,4/2,5/2,6/2,8/BenQ. Gamma-Korrektur ermöglicht die Anpassung der Lichtintensität (Helligkeit) eines Bildes in Übereinstimmung mit der Quelle. Brilliant Color einstellen Wählen SieBrilliant Color im Menü... -
Seite 40: Bevorzugte Farbtemperatur Einstellen
Bevorzugte Farbtemperatur einstellen Wählen Sie Farbtemperatur Feineinstellung im Menü Erweitert-Menü BILD > Erweitert… und drücken Sie OK am Projektor oder an der Fernbedienung. > Wählen Sie Farbtemperatur und wählen Sie Kühl, Normal, Native Lampe oder Warm durch Drücken von am Projektor oder auf der Fernbedienung. -
Seite 41: Geräuschreduktion
Drücken Sie , um FTn auszuwählen, und drücken Sie , um seinen Bereich zu wählen. Wenn Sie den Bereich Gelb GRÜN erhöhen, werden Farben mit eingeschlossen, die aus mehr Anteilen benachbarter Farben bestehen. Sehen Sie die Abbildung rechts, um zu erkennen, wie Zyan Magenta die Farben in Beziehung zueinander... -
Seite 42: Bild Ausblenden
Bild ausblenden Drücken Sie die Taste ECO BLANK an der Fernbedienung, um das Bild eine bestimmte Zeit lang auszuschalten, wobei bis zu 70 % Lampenenergie gespart wird. Das Bild erscheint wieder, sobald Sie eine beliebige Taste an der Fernbedienung oder am Projektor drücken. Der Wortlaut "Öko-Ausblenden"... -
Seite 43: Ton Anpassen
Ton anpassen Die nachstehenden Toneinstellungen wirken sich auf die Lautsprecher Ihres Projektors aus. Vergewissern Sie sich, dass der Audioeingang des Projektiors richtig verbunden ist. Siehe „Verbindungen“ auf Seite 19 für den Anschluss des Audioeingangs. Ton stummschalten Zum Einstellen der Lautstärke nutzen Sie an der Fernbedienung oder: Öffnen Sie das OSD-Menü... -
Seite 44: Menüanzeige Des Projektors Personalisieren
Menüanzeige des Projektors personalisieren Die OSD-Menüs können ganz nach Ihren persönlichen Vorlieben eingerichtet werden. Die folgenden Einstellungen haben keine Auswirkungen auf die Projektionseinstellungen, den Betrieb oder die Leistung. • Sprache im Menü Erweitert-Menü > EINSTELLUNGEN: Standard stellt Ihre bevorzugte Sprache für OSD-Menüs ein. Drücken Sie zur Anzeige der Sprachseite OK am Projektor oder an der Fernbedienung. -
Seite 45: Projektor Ausschalten
Projektor ausschalten Drücken Sie POWER am Projektor. Eine Bestätigungsmeldung wird angezeigt. Wenn Sie die Meldung nicht innerhalb einiger Sekunden bestätigen, wird sie wieder ausgeblendet. Bei Verwendung der Fernbedienung drücken Sie OFF, um den Projektor auszuschalten. Drücken Sie POWER noch einmal. Die POWER-Lichtanzeige blinkt orange, die Projektionslampe schaltet sich aus und die Gebläse sind zur Kühlung des Projektors... -
Seite 46: Menübedienung
Zurücksetzen/Abbrechen zurücks. Signal Einst. zurücksetzen Zurücksetzen/Abbrechen Quelle Bildmodus Auflösung Informationen Farbsystem Lampennutzungszeit 3D Format Firmware-Version Hell/Vivid/Kino/Spiel/ Benutzer 1/Benutzer 2 (TH670) Bildmodus Hell/Fußball/Kino/Fußball (Hell)/Benutzer 1/Benutzer 2 (TH670s) Lautstärke Mit Signal Ton aus Aus/Ein Auto/3D aus/Frame 3D-Modus Sequential/Frame-Packing/ Oben-Unten/Seite-an-Seite 3D-Synchr. Deaktiviert Umkehren... -
Seite 47: Erweitert-Menü
Erweitert- Untermenü Optionen Menü Hell/Vivid/Kino/Spiel/ Benutzer 1/Benutzer 2 (TH670) Bildmodus Hell/Fußball/Kino/Fußball (Hell)/Benutzer 1/Benutzer 2 (TH670s) Hell/Vivid/Kino/Spiel (TH670) Einst. laden von Hell/Fußball/Kino/Fußball Benutzermodusverw. (Hell) (TH670) Ben. umb. Modus Helligkeit Kontrast Farbe Farbton Bildschärfe Warm/Normal/Kühl/Native Farbtemperatur Lampe BILD Normal/Sparmodus/ Lampenleistung SmartEco Farbsättigung... - Seite 48 Ton aus Aus/Ein Lautstärke Mikrofonlautstärke Audioeinr. Ton Ein/Aus Ein/Aus Audioeinst. Zurücksetzen/Abbrechen zurücks. Auto /4:3 /16:9/Wide/ Bildformat Letterbox Aus/Hellgelb/Rosa/ Wandfarbenkorrektur Hellgrün/Blau Bildposition Überscan- Anpassung H-Größe Anzeige PC- und Komp.- Phase YPbPr-Feinabst. Auto (Nur für RGBHD-PC- Timing) Auto/3D aus/Frame 3D-Modus Sequential/Frame-Packing/ Oben-Unten/Seite-an-Seite 3D-Synchr.
- Seite 49 Sprache Hintergrundfarbe Schwarz /Blau /Violett Startbild BenQ/Schwarz /Blau Vorderseite/Decke vorne/ Projektorposition Rückseite/Decke hinten Deaktiviert/5 min/10 min/ Autom. 15 min/20 min/25 min/ EINSTEL- Abschaltung 30 min LUNGEN: Direkte Standard Aus/Ein Einschaltung Menütyp Standard/Erweitert Mitte/Oben links/Oben Menüposition rechts/Unten rechts/ Unten links Menüeinstellungen Menü-...
- Seite 50 Lampentimer Ja/Nein zurücks. Lampeneinstellungen Lampennutzungszeit Lampenzähler Entsprechende Lampenstunden HDMI-Format Auto/PC-Signal/Videosignal 2400/4800/9600/14400/ Baudrate 19200/38400/57600/115200 Testmuster Aus/Ein Verd. Untert. EINSTEL- Ein/Aus aktiviert LUNGEN: Verd. Untertitel Standard Untert.- CC1/CC2/CC3/CC4 Version Schnellkühlung Aus/Ein Höhenmodus Ein/Aus Ja/Nein Passwort ändern Passwort Einschaltsperre Ein/Aus Tastensperre Aus/Ein Ja/Nein Einst.
-
Seite 51: Beschreibungen Der Einzelnen Menüs
Beschreibungen der einzelnen Menüs • Die in dieser Anleitung (insbesondere auf den Seiten 51 - 59) angegebenen Standardwerte dienen lediglich der Bezugnahme. Diese Werte können sich im Zuge der Produktverbesserung ändern. FUNKTION BESCHREIBUNG Korrigiert die Farbe des projizierten Bildes, wenn die Wandfarbenkorrektur Projektionsfläche nicht weiß... - Seite 52 FUNKTION BESCHREIBUNG Mittels der vordefinierten Bildmodi können Sie die Einrichtung des Projektorbildes für Ihren Eingangssignaltyp Bildmodus optimieren. Siehe „Bildmodus auswählen“ auf Seite 36 für Einzelheiten. Siehe „Ton anpassen“ auf Seite 43 für Einzelheiten. Lautstärke Siehe „Ton stummschalten“ auf Seite 43 für Einzelheiten.
- Seite 53 FUNKTION BESCHREIBUNG Mittels der vordefinierten Bildmodi können Sie die Einrichtung des Projektorbildes für Ihren Eingangssignaltyp Bildmodus optimieren. Siehe „Bildmodus auswählen“ auf Seite 36 für Einzelheiten. Zur Auswahl eines Bildmodus zur optimalen Bilddarstellung und zur Feinabstimmung des Bildes mit den Optionen unten auf derselben Seite.
- Seite 54 FUNKTION BESCHREIBUNG Siehe „Ton stummschalten“ auf Seite 43 für Einzelheiten. Ton aus Siehe „Ton anpassen“ auf Seite 43 für Einzelheiten. Lautstärke Mikrofonlautstärke Siehe „Ton anpassen“ auf Seite 43 für Einzelheiten. Siehe „Mikrofonlautstärke einstellen“ auf Seite 43 für Ton Ein/Aus Einzelheiten. Setzt das Audioeinr.-Menü...
- Seite 55 FUNKTION BESCHREIBUNG Je nach Eingangssignalquelle gibt es vier Optionen für die Bildformat Einstellung des Bildformats. Siehe „Bildformat wählen“ auf Seite 34 für Einzelheiten. Korrigiert die Farbe des projizierten Bildes, wenn die Projektionsfläche nicht weiß ist. Siehe Wandfarbenkorrektur „Wandfarbenkorrektur verwenden“ auf Seite 37 für Einzelheiten.
- Seite 56 Hiermit können Sie festlegen, welches Logo-Bild beim Startbild Einschalten des Projektors angezeigt wird. Es stehen vier Optionen zur Auswahl: BenQ-Logo, Schwarz oder Blau . Der Projektor kann an der Decke eines Raumes oder hinter einer Projektionsfläche mit einem oder mehreren Spiegeln Projektorposition montiert werden.
- Seite 57 FUNKTION BESCHREIBUNG Lampentimer zurücks. Siehe „Lampentimer zurücksetzen“ auf Seite 66 für Einzelheiten. Lampeneinstellungen Lampenzähler Unter „Lampenstunden erkunden“ auf Seite 61 erfahren Sie, wie die Lampenstunden insgesamt berechnet werden. Zur automatischen oder manuellen Auswahl eines geeigneten HDMI-Format HDMI-Formats. Wählen Sie eine Baudrate, die mit der Baudrate Ihres Computers identisch ist.
-
Seite 58: Einschaltsperre
FUNKTION BESCHREIBUNG Wenn Sie Ein auswählen, wird die Funktion aktiviert und die Kühlung des Projektors wird auf ein paar Sekunden verkürzt. Wenn Sie versuchen, den Projektor direkt nach der Schnellkühlung Schnellkühlung wieder zu starten, ist dies eventuell nicht möglich und stattdessen wird das Gebläse aktiviert. -
Seite 59: Auflösung
FUNKTION BESCHREIBUNG Zeigt die aktuelle Signalquelle an. Quelle Zeigt den ausgewählten Modus im Menü BILD an. Bildmodus Zeigt die native Auflösung des Eingangssignals an. Auflösung Zeigt das Format des Eingangssystems an: NTSC, PAL, Farbsystem SECAM oder RGB. Zeigt die Anzahl der genutzten Betriebsstunden der Lampennutzungszeit Lampe an. -
Seite 60: Wartung
Wartung Pflege des Projektors Der Projektor benötigt nur wenig Wartung. Lediglich das Objektiv und das Gehäuse sollten Sie in regelmäßigen Abständen reinigen. Entfernen Sie außer der Lampe keine Bauteile des Projektors. Wenden Sie sich an Ihren Händler, wenn andere Teile ersetzt werden müssen. Objektiv reinigen Reinigen Sie das Objektiv, wenn sie Schmutz oder Staub auf seiner Oberfläche bemerken. -
Seite 61: Informationen Über Die Lampe
Informationen über die Lampe Lampenstunden erkunden Wenn der Projektor in Betrieb ist, wird die Betriebszeit der Lampe vom integrierten Timer automatisch (in Stunden) berechnet. Die entsprechenden Lampenstunden werden anhand folgender Formel berechnet: Gesamte (entsprechende) Lampenstunden = 1 (Stunden im Sparmodus) + 4/3 (Stunden im normalen Modus) Siehe „Lampenleistung einstellen“... - Seite 62 Einstellungen Autom. Abschaltung Mut Hilfe dieser Funktion kann sich der Projektor automatisch ausschalten, wenn nach einer festgelegten Zeit keine Eingangsquelle erkannt wird, damit die Lebensdauer der Lampe nicht unnötig verkürzt wird. Zum Einstellen der Funktion Autom. Abschaltung rufen Sie das Menü Erweitert- Menü...
- Seite 63 Zeit des Lampenwechsels Wenn die Lampenanzeige rot leuchtet oder zeitgemäß eine Meldung erscheint, die einen Lampenwechsel empfiehlt, dann setzen Sie eine neue Lampe ein oder wenden Sie sich an Ihren Händler. Eine alte Lampe kann den Betrieb des Projektors stören und in manchen Fällen könnte sie sogar explodieren.
-
Seite 64: Lampe Auswechseln (Nur Für Servicepersonal!)
Diese Lampe enthält Quecksilber. Entsorgen Sie diese Lampe gemäß den örtlichen Vorschriften für Sondermüll. • Um eine optimale Leistung des Projektors zu gewährleisten, wird empfohlen, dass Sie eine BenQ-Projektorlampe für den Lampenersatz erwerben. • Achten Sie auf eine gute Belüftung, wenn Sie zerbrochene Lampen handhaben. - Seite 65 Entfernen Sie die Lampenabdeckung, indem Sie sie nach oben drücken (a) und dann abheben (b). • Schalten Sie das Gerät nicht ein, wenn die Lampenabdeckung abgenommen ist. • Stecken Sie Ihre Finger nicht zwischen Lampe und Projektor hinein. Die scharfen Kanten im Projektor könnten Verletzungen verursachen.
-
Seite 66: Lampentimer Zurücksetzen
Ziehen Sie die Schrauben fest an, mit denen die Lampe befestigt wird. • Eine lose Schraube kann zu einer schlechten Verbindung und damit zu Fehlfunktionen führen. • Ziehen Sie die Schrauben nicht zu fest an. Achten Sie darauf, dass der Griff absolut flach liegt und eingerastet ist. - Seite 67 Anzeigen Licht Status & Beschreibung POWER TEMP LAMPE Betriebsvorgänge Bereitschaft Orange Blinkt Einschalten grün Normaler Betrieb Grün Blinkt Normale Abkühlung beim Abschalten orange Download Blinkt rot Blinkt rot Blinkt rot CW-Start fehlgeschlagen Grün Zählerabschaltung fehlgeschlagen Blinkt rot (Datenabbruch) Einbrennen-Meldung Einbrennen ein Grün Einbrennen aus Grün...
-
Seite 68: Fehlerbehebung
Fehlerbehebung Der Projektor schaltet sich nicht ein. Ursache Korrekturmaßnahme Stecken Sie den Stecker der Netzleitung in den Netzanschluss am Projektor und dann in Die Netzleitung liefert keinen Strom. eine Steckdose. Ist die Steckdose mit einem Schalter versehen, achten Sie darauf, dass er eingeschaltet ist. -
Seite 69: Technische Daten
Technische Daten Änderungen aller technischen Daten sind vorbehalten. Optische Daten Mini B Auflösung Unterstütztzt Firmware-Aktualisierung 1920 x 1080, 1080p Typ A Anzeigesystem Ausgang von 1,5 A 1-CHIP DMD Eingänge F-Wert des Objektivs F = 2,55 – 2,76 Computereingang f = 22,3 – 26,76 mm RGB-Eingang Versatz D-Sub, 15-polig (weiblich) x 2... -
Seite 70: Abmessungen
Abmessungen 327,3 mm (B) x 136,7 mm (H) x 232,8 mm (T) Deckenmontage Deckenmontageschraube: M4 (max. L = 25 mm; min. L = 20 mm) Einheit: mm Wartung... -
Seite 71: Timingtabelle
1024 x 768 XGA_85 84,997 68,667 94,500 XGA_120 (Reduced 119,989 97,551 115,5 ◎ Blanking) 1152 x 864 1152 x 864_75 67,5 BenQ- 1024 x 576 Notebook- 35,82 46,966 Timing BenQ- 1024 x 600 Notebook- 64,995 41,467 51,419 Timing 1280 x 720_60 74,250 ◎... -
Seite 72: Unterstütztes Timing Für Hdmi-Eingang (Hdcp) (Pc- Signal)
XGA_85 84,997 68,667 94,500 XGA_120 (Reduced 119,989 97,551 115,5 ◎ Blanking) 1152 x 864 1152 x 864_75 67,5 BenQ- 1024 x 576 Notebook- 35,82 46,966 Timing BenQ- 1024 x 600 Notebook- 64,995 41,467 51,419 Timing 1280 x 720 1280 x 720_60 74,250 ◎... -
Seite 73: Unterstütztes Timing Für Hdmi-Eingang (Hdcp) (Videosignal)
WXGA_60 59,81 49,702 83,500 ◎ ◎ ◎ WXGA_75 74,934 62,795 106,500 WXGA_85 84,88 71,554 122,500 1280 x 800 WXGA_120 (Reduced 119,909 101,563 146,25 ◎ Blanking) SXGA_60 60,02 63,981 108,000 ◎ ◎ 1280 x 1024 SXGA_75 75,025 79,976 135,000 SXGA_85 85,024 91,146 157,500 1280 x 960_60... -
Seite 74: Unterstütztes 3D-Signal Für Videoeingang
1920 x 1080 1080/25p 28,13 74,25 1920 x 1080 1080/30p 33,75 74,25 1920 x 1080 1080/50i 28,13 74,25 ◎ 1920 x 1080 1080/60i 33,75 74,25 ◎ 1920 x 1080 1080/50p 56,25 148,5 ◎ ◎ 1920 x 1080 1080/60p 67,5 148,5 ◎... -
Seite 75: Informationen Zu Garantie Und Copyright
Für die Geltendmachung von Garantieansprüchen ist der Nachweis des Kaufdatums erforderlich. Falls bei diesem Produkt während des Garantiezeitraums Fehler auftreten, besteht die einzige Verpflichtung von BenQ und Ihr ausschließliches Recht im Austausch der defekten Teile (einschließlich der Arbeitszeit). Wenn Sie Garantieleistungen in Anspruch nehmen möchten, informieren Sie umgehend den...
