5.3.1 Starre Halterung (90°) sichtbar

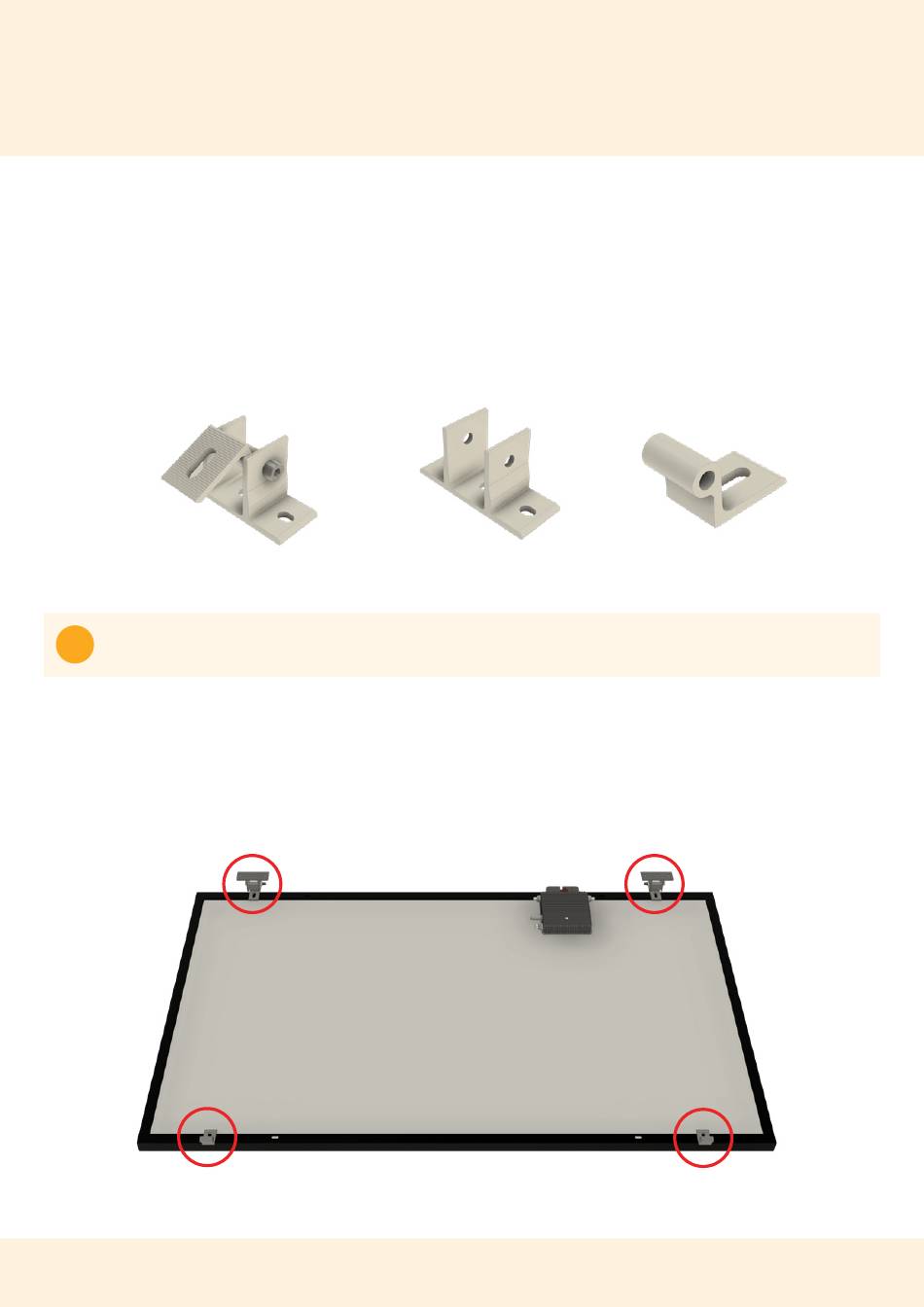

Obere Wand-Teile an Fassade anbringen
Die kurzen Stützen bestehen aus einem Wand-Teil und einem Modul-Teil. Bringe zunächst zwei
Wand-Teile zur Befestigung der oberen Modulseite an der Fassade an. Positioniere die Halterun-
gen entweder im Abstand der inneren oder äußeren Montagebohrungen im Modulrahmen. Beide
Varianten sind gleich sicher.
Kurze Stütze (komplett)
Hinweis: Die genauen Abstände der Halter findest du in der technischen Zeichnung, die du
i
nach dem Kauf per E-Mail erhältst.
Halterungen an Modul anbringen
Bringe zwei Modul-Teile an einer langen Seite des Moduls an (in der Abbildung: unten), in-
dem du sie auf die entsprechenden Löcher im Modulrahmen legst und festschraubst. Achte
darauf, dass die Bolzen-Aufnahmen der Modul-Teile zur Modul-Außenseite zeigen. An die
gegenüberliegende lange Seite des Moduls befestigst du zwei kurze Stützen (komplett),
um diese später anzuzeichnen. Dies erleichtert dir die Montage.
Wand-Teil
Kurze Stützen (komplett)
Modul-Teile (Bolzen-Aufnahmen außen)
9
Modul-Teil
(Bolzenaufnahme zeigt nach links)
