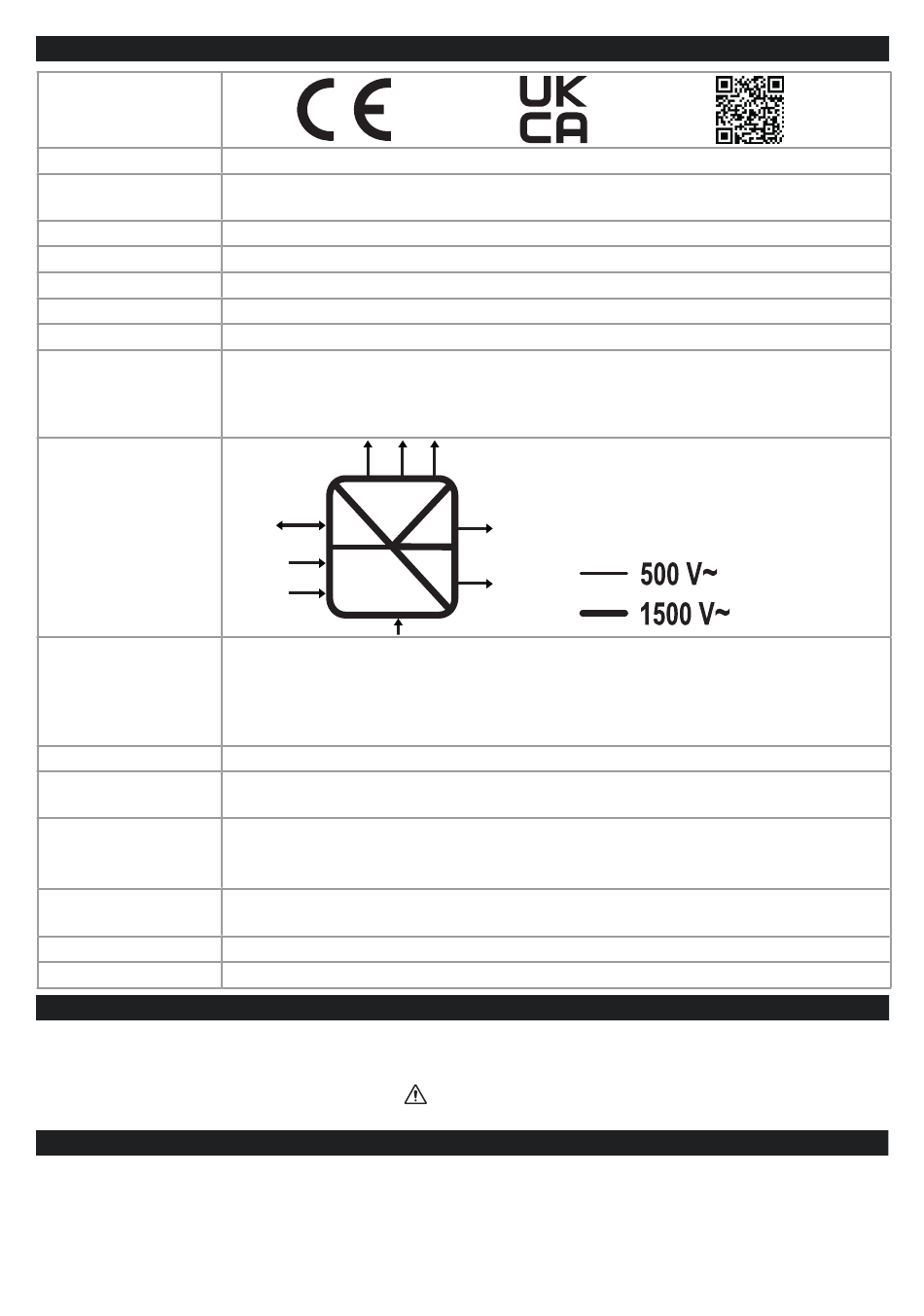

TECHNISCHE SPEZIFIKATIONEN
ZERTIFIZIERUNGEN
STROMVERSORGUNGEN 11 ÷ 40 Vdc; 50 ÷ 60 Hz; max. Aufnahme: 6W
UMGEBUNGSBEDIN-
GUNGEN
MONTAGE
ANSCHLÜSSE
PROZESSOR
SPEICHER
EIGENSCHAFTEN
KOMMUNIKATIONSPORTS
ISOLIERUNG
DIGITALE
EINGÄNGE/AUSGÄNGE
ANALOGE EINGÄNGE Spannung 0 ÷ 30 Vdc, Impedanz 200 kΩ Strom 0 ÷ 25 mA, Impedanz ~ 50 Ω
AUSGANG
AUX-SPANNUNG
FREQUENZEN MODEM 4G
LEISTUNG IM AUSGANG
GNSS
SIM-CARD-SLOT
INSTALLATIONSBESTIMMUNGEN
Das Modul wurde für die Montage auf einer Schiene DIN 46277 in vertikaler Position konzipiert. Für den reibungslosen Betrieb sowie eine op-
timale Lebensdauer muss eine angemessene Belüftung gewährleistet werden. Stellen Sie dabei sicher, dass die Lüftungsschlitze nicht durch
Kabelkanäle oder sonstige Gegenstände verschlossen werden. Vermeiden Sie die Montage der Module über Geräten, die Wärme erzeugen.
Die Montage im unteren Teil der Schalttafel wird empfohlen.
Installation in einem Gehäuse/einer Schalttafel bestimmt sind, das/die mechanischen Schutz und Schutz gegen die Ausbreitung von Feuer bietet.
NORMEN FÜR DEN ANSCHLUSS AN ModBUS
1) Die Module auf der DIN-Schiene installieren (max. 120).
2) Die Remote-Module über Kabel mit geeigneter Länge anschließen. In der folgenden Tabelle werden die Daten angegeben, die sich auf die Länge der Kabel beziehen:
-Länge Bus: max. Länge des Modbus-Netzes in Abhängigkeit von der Baudrate. Dies ist die Länge der Kabel, die die beiden Module verbinden, die am weitesten von-
einander entfernt sind.
-Länge der Ableitung: max. Länge einer Ableitung 2 m.
Für die Erzielung der max. Leistungen empfehlen wir die Verwendung von eigens für die Datenkommunikation ausgelegten, abgeschirmten Spezialkabeln.
MI00620-1-DE
Betriebstemperatur: von - 25 °C bis + 65 °C; Feuchtigkeit: 10 % ÷ 90 % nicht kondensierend.
Lagerungstemperatur: von - 30 °C bis + 80 °C; Schutzgrad: IP20
DIN-Schiene 35 mm IEC EN 60715
Ausziehbare Klemmleiste Abstand 3,5 mm, max. Kabelquerschnitt 1,5 mm
ARM 32 Bit
512 MB RAM und ≥ 4GB Flash; Slot für microSD, Typ PUSH-PUSH
Integrierter Web-Server, aktualisiert über Web-Server
COM1: RS232/RS485 (an Klemmen); COM2: RS485 (an Klemmen oder IDC10)
COM4: RS485 (an Klemmen); max. Baudrate 115kbps; min. 200 bps; USB HOST Typ A
ETH1 und ETH2 Fast Ethernet RJ45 10/100Mbps, max. Anschlussentfernung: 100 m
CAN (an Klemmen).
RS485
RS485
RS232
Comm.
DI / DO
Intput
Output
Analog
Input
Power
USB
Supply
Anzahl der Eingänge: max. 6; Anzahl der Ausgänge: max. 6;
Stromaufnahme: 3 mA bei 12 Vdc, 5 mA bei 24 Vdc
Spannung OFF<4 V, ON>8 V. MAX. Strom (Vout+) 50 mA
Spannung (Vext+): 10 ÷ 28 Vdc. MAX. Strom: 200 mA pro Kanal
Die Ausgänge durch eine Sicherung zu 1,5 A schützen wie in den Schaltplänen angegeben
V AUX: 12 Vdc; Max. 50 mA
Global coverage Model 4G/LTE
LTE-FDD: B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/ B19/B20/B25/B26/B28
LTE-TDD: B38/B39/B40/ B41; WCDMA: B1/B2/B4/B5/B6/B8/B19/GSM: B2/B3/B5/B
GSM900: 32.75dBm, DCS1800: 29.07dBm, WCDMA: 23.13dBm, 23.27 dBm, LTE: 23.1dBm,
23.2dBm, 21.7dBm, 23.19dBm, 23.14dBm, 23.7dBm, 23.39dBm.
GPS / GLONASS / BeiDou (compass) / Galileo / QZSS
Typ Push-Push für Mini-SIM-Card 15 X 25 mm
INSTALLATIONSHANDBUCH
USB
ETH
LAN
Comm.
Comm.
ETH
WAN
ACHTUNG: Es handelt sich um Geräte offenen Typs, die für die endgültige
2
3/4
