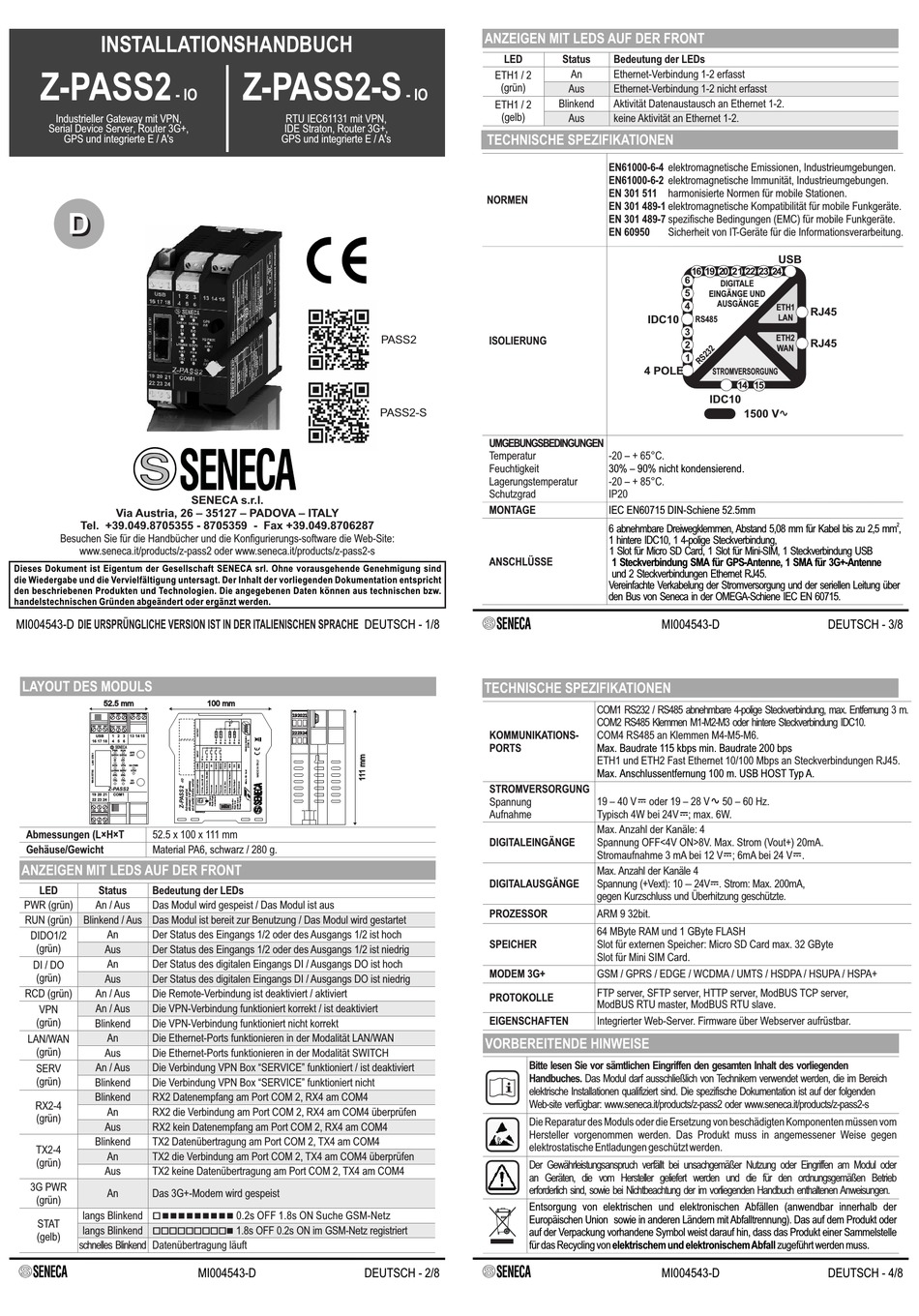

Seneca Z-PASS2 - IO Installationshandbuch

INSTALLATIONSHANDBUCH
Z-PASS2
- IO
Industrieller Gateway mit VPN,
Serial Device Server, Router 3G+,
GPS und integrierte E / A's
D
D
Via Austria, 26 – 35127 – PADOVA – ITALY
Tel. +39.049.8705355 - 8705359 - Fax +39.049.8706287
Besuchen Sie für die Handbücher und die Konfigurierungs-software die Web-Site:
www.seneca.it/products/z-pass2 oder www.seneca.it/products/z-pass2-s
Dieses Dokument ist Eigentum der Gesellschaft SENECA srl. Ohne vorausgehende Genehmigung sind
die Wiedergabe und die Vervielfältigung untersagt. Der Inhalt der vorliegenden Dokumentation entspricht
den beschriebenen Produkten und Technologien. Die angegebenen Daten können aus technischen bzw.
handelstechnischen Gründen abgeändert oder ergänzt werden.
MI004543-D DIE URSPRÜNGLICHE VERSION IST IN DER ITALIENISCHEN SPRACHE

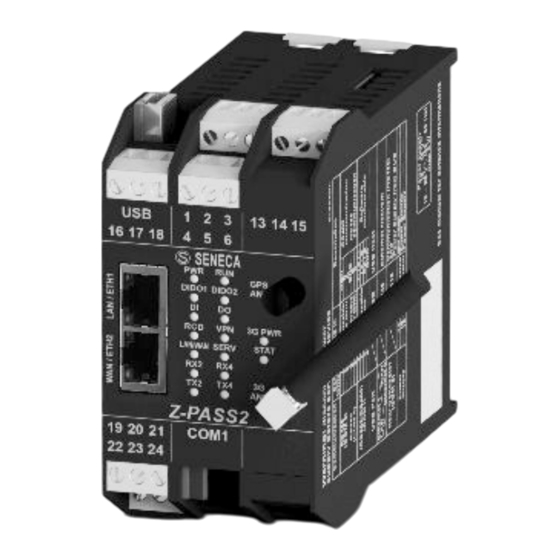

LAYOUT DES MODULS
52.5 mm
USB 1 2 3 13 14 15
16 17 18 4 5 6
S SENECA
PWR RUN
GPS
DIDO1 DIDO2
ANT
DI DO
RCD VPN 3G PWR
LAN/WAN SERV STAT
RX2 RX4
TX2 TX4 3G
ANT
Z-PASS2
COM1
19 20 21
22 23 24
Abmessungen (L×H×T 52.5 x 100 x 111 mm
Gehäuse/Gewicht Material PA6, schwarz / 280 g.
ANZEIGEN MIT LEDS AUF DER FRONT
LED Status Bedeutung der LEDs
PWR (grün) An / Aus Das Modul wird gespeist / Das Modul ist aus
RUN (grün) Blinkend / Aus Das Modul ist bereit zur Benutzung / Das Modul wird gestartet
An Der Status des Eingangs 1/2 oder des Ausgangs 1/2 ist hoch
DIDO1/2
(grün)
Aus Der Status des Eingangs 1/2 oder des Ausgangs 1/2 ist niedrig
An Der Status des digitalen Eingangs DI / Ausgangs DO ist hoch
DI / DO
(grün)
Aus Der Status des digitalen Eingangs DI / Ausgangs DO ist niedrig
RCD (grün) An / Aus Die Remote-Verbindung ist deaktiviert / aktiviert
An / Aus Die VPN-Verbindung funktioniert korrekt / ist deaktiviert
VPN
(grün)
Blinkend Die VPN-Verbindung funktioniert nicht korrekt
An Die Ethernet-Ports funktionieren in der Modalität LAN/WAN
LAN/WAN
(grün)
Aus Die Ethernet-Ports funktionieren in der Modalität SWITCH
An / Aus Die Verbindung VPN Box "SERVICE" funktioniert / ist deaktiviert
SERV
(grün)
Blinkend Die Verbindung VPN Box "SERVICE" funktioniert nicht
Blinkend RX2 Datenempfang am Port COM 2, RX4 am COM4
RX2-4
An RX2 die Verbindung am Port COM 2, RX4 am COM4 überprüfen
(grün)
Aus RX2 kein Datenempfang am Port COM 2, RX4 am COM4
Blinkend TX2 Datenübertragung am Port COM 2, TX4 am COM4
TX2-4
An TX2 die Verbindung am Port COM 2, TX4 am COM4 überprüfen
(grün)
Aus TX2 keine Datenübertragung am Port COM 2, TX4 am COM4
3G PWR
An Das 3G+-Modem wird gespeist
(grün)
langs Blinkend
onnnnnnnnn
STAT
langs Blinkend
ooooooooon
(gelb)
schnelles Blinkend Datenübertragung läuft
t
Z-PASS2-S
RTU IEC61131 mit VPN,
IDE Straton, Router 3G+,
GPS und integrierte E / A's
SENECA s.r.l.
DEUTSCH - 1/8
100 mm
19 2021
22 2324
0.2s OFF 1.8s ON Suche GSM-Netz
1.8s OFF 0.2s ON im GSM-Netz registriert
MI004543-D DEUTSCH - 2/8
ANZEIGEN MIT LEDS AUF DER FRONT
LED
ETH1 / 2
(grün)
- IO
ETH1 / 2
(gelb)
TECHNISCHE SPEZIFIKATIONEN
NORMEN
PASS2
ISOLIERUNG
PASS2-S
UMGEBUNGSBEDINGUNGEN
Temperatur
Feuchtigkeit
Lagerungstemperatur
Schutzgrad
MONTAGE
ANSCHLÜSSE
t
TECHNISCHE SPEZIFIKATIONEN
KOMMUNIKATIONS-
PORTS
STROMVERSORGUNG
Spannung
Aufnahme
DIGITALEINGÄNGE
DIGITALAUSGÄNGE
PROZESSOR
SPEICHER
MODEM 3G+
PROTOKOLLE
EIGENSCHAFTEN
VORBEREITENDE HINWEISE
Bitte lesen Sie vor sämtlichen Eingriffen den gesamten Inhalt des vorliegenden
Handbuches. Das Modul darf ausschließlich von Technikern verwendet werden, die im Bereich
elektrische Installationen qualifiziert sind. Die spezifische Dokumentation ist auf der folgenden
Web-site verfügbar: www.seneca.it/products/z-pass2 oder www.seneca.it/products/z-pass2-s
Die Reparatur des Moduls oder die Ersetzung von beschädigten Komponenten müssen vom
Hersteller vorgenommen werden. Das Produkt muss in angemessener Weise gegen
elektrostatische Entladungen geschützt werden.
Der Gewährleistungsanspruch verfällt bei unsachgemäßer Nutzung oder Eingriffen am Modul oder
an Geräten, die vom Hersteller geliefert werden und die für den ordnungsgemäßen Betrieb
erforderlich sind, sowie bei Nichtbeachtung der im vorliegenden Handbuch enthaltenen Anweisungen.
Entsorgung von elektrischen und elektronischen Abfällen (anwendbar innerhalb der
Europäischen Union sowie in anderen Ländern mit Abfalltrennung). Das auf dem Produkt oder
auf der Verpackung vorhandene Symbol weist darauf hin, dass das Produkt einer Sammelstelle
für das Recycling von elektrischem und elektronischem Abfall zugeführt werden muss.
t
Status Bedeutung der LEDs
An Ethernet-Verbindung 1-2 erfasst
Aus Ethernet-Verbindung 1-2 nicht erfasst
Blinkend Aktivität Datenaustausch an Ethernet 1-2.
Aus keine Aktivität an Ethernet 1-2.
EN61000-6-4 elektromagnetische Emissionen, Industrieumgebungen.
EN61000-6-2 elektromagnetische Immunität, Industrieumgebungen.
EN 301 511 harmonisierte Normen für mobile Stationen
EN 301 489-1 elektromagnetische Kompatibilität für mobile Funkgeräte.
EN 301 489-7 spezifische Bedingungen (EMC) für mobile Funkgeräte.
EN 60950 Sicherheit von IT-Geräte für die Informationsverarbeitung.
16 19 20 21 22 23 24
6
DIGITALE
5
EINGÄNGE UND
AUSGÄNGE
4
IDC10
RS485
3
2
1
4 POLE
STROMVERSORGUNG
IDC10
-20 + 65°C. –
30% – 90% nicht kondensierend.
-20 + 85°C. –
IP20
IEC EN60715 DIN-Schiene 52.5mm
6 abnehmbare Dreiwegklemmen, Abstand 5,08 mm für Kabel bis zu 2,5 mm ,
1 hintere IDC10, 1 4-polige Steckverbindung,
1 Slot für Micro SD Card, 1 Slot für Mini-SIM, 1 Steckverbindung USB
1 Steckverbindung SMA für GPS-Antenne, 1 SMA für 3G+-Antenne
und 2 Steckverbindungen Ethernet RJ45.
Vereinfachte Verkabelung der Stromversorgung und der seriellen Leitung über
den Bus von Seneca in der OMEGA-Schiene IEC EN 60715.
MI004543-D
COM1 RS232 / RS485 abnehmbare 4-polige Steckverbindung, max. Entfernung 3 m.
COM2 RS485 Klemmen M1-M2-M3 oder hintere Steckverbindung IDC10.
COM4 RS485 an Klemmen M4-M5-M6.
Max. Baudrate 115 kbps min. Baudrate 200 bps
ETH1 und ETH2 Fast Ethernet 10/100 Mbps an Steckverbindungen RJ45.
Max. Anschlussentfernung 100 m. USB HOST Typ A.
19 – 40 V~ oder 19 – 28 V~ 50 – 60 Hz.
Typisch 4W bei 24V ; max. 6W. ~
Max. Anzahl der Kanäle 4 :
Spannung OFF<4V ON>8V. Max. Strom (Vout+) 20mA.
C
Stromaufnahme 3 mA bei 12 V ; 6mA bei 24 V .
Max. Anzahl der Kanäle 4
C
Spannung (+Vext): 10 – 24V . Strom: Max. 200mA,
gegen Kurzschluss und Überhitzung geschützte.
ARM 9 32bit.
64 MByte RAM und 1 GByte FLASH
Slot für externen Speicher: Micro SD Card max. 32 GByte
Slot für Mini SIM Card.
GSM / GPRS / EDGE / WCDMA / UMTS / HSDPA / HSUPA / HSPA+
FTP server, SFTP server, HTTP server, ModBUS TCP server,
ModBUS RTU master, ModBUS RTU slave.
Integrierter Web-Server. Firmware über Webserver aufrüstbar.
MI004543-D
.
USB
ETH1
RJ45
LAN
ETH2
RJ45
WAN
14 15
1500 VA
2
DEUTSCH - 3/8
C
DEUTSCH - 4/8
