Verwandte Anleitungen für Swegon Fujitsu Airstage J-IV L-Serie
Inhaltszusammenfassung für Swegon Fujitsu Airstage J-IV L-Serie

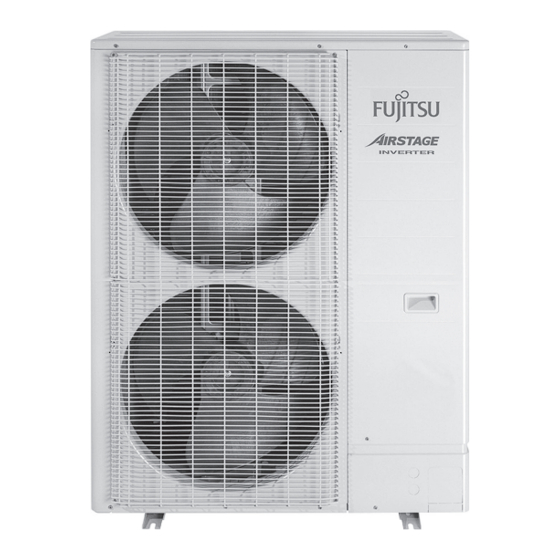

- Seite 1 VRF J-IV L Montage- und Betriebsanleitung Außeneinheiten AJY 072LELDH AJY 090LELDH AJY 108LELDH AJY 126LELDH AJY 144LELDH AJY 162LELDH Hier finden Sie die passende Dokumentation zu den Inneneinheiten.
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Einleitung Allgemeine Informationen Mitgeltende Unterlagen Unterlagen aufbewahren Verwendete Symbole Gültigkeit Typenschild CE-Kennzeichnung Sicherheit Sicherheits- und Warnhinweise Bestimmungsgemäßer Gebrauch Allgemeine Sicherheitshinweise Umwelt Erste-Hilfe Wartung Information zu VRF-Systemen EG-Konformitätserklärung Geräteauswahlverfahren Modellreihe Auswahl von Innen- und Außeneinheiten Ermittlung der tatsächlichen Leistung Technische Daten Abmessungen 11.1 AJY 072LELDH, AJY 090LELDH, AJY 108LELDH... - Seite 4 Schalldruck 18.1 AJY 072LELDH 18.2 AJY 090LELDH 18.3 AJY 108LELDH 18.4 AJY 126LELDH 18.5 AJY 144LELDH 18.6 AJY 162LELDH 18.7 Messpunkt für den Schalldruck Leistungstabellen Rohrleitungen 20.1 Hinweis zur Rohrleitungs- und Füllmengenberechnung 20.2 Hinweise Systemaufbau 20.3 Leitfaden zum Arbeitsablauf 20.4 Maximale Leitungslängen 20.5 Hinweise Leitungslängen...
-
Seite 5: Einleitung
In Verbindung mit dieser Montage- für Geräte mit folgenden Modellbezeichnungen: und Betriebsanleitung sind weitere Unterlagen gültig. Für Schäden die durch Nichtbeachtung dieser Montage- und AJY 072LELDH Betriebsanleitung entstehen, übernimmt die Swegon AJY 090LELDH Germany GmbH keine Haftung. AJY 108LELDH AJY 126LELDH 1.2 Mitgeltende Unterlagen... -
Seite 6: Sicherheit
2. Sicherheit 2.1 Sicherheits- und Warnhinweise 2.2 Bestimmungsgemäßer Gebrauch Beachten Sie bei der Montage und Bedienung die allge- Fujitsu Klimageräte sind nach dem Stand der Technik meinen Sicherheitshinweise und Warnhinweise, die jeder und anerkannten sicherheitstechnischen Regeln gebaut. Handlung vorangestellt sind. Dennoch können bei unsachgemäßer oder nicht bestim- mungsgemäßer Verwendung Gefahr für Leib und Leben 2.1.1 Klassifizierung der Warnhinweise... -
Seite 7: Allgemeine Sicherheitshinweise
2.3 Allgemeine Sicherheitshinweise 2.3.5 Elektrische Anschlüsse 2.3.1 Persönliche Schutzausrüstung Alle elektrischen Anschlüsse, Kabelquerschnitte, Absiche- rungen usw. müssen durch eine Elektrofachkraft, unter Tragen Sie beim Umgang mit Kältemitteln geeignete Berücksichtigung der aktuelle Gesetzeslage und dem Schutzkleidung, Schutzhandschuhe und eine Schutzbrille. aktuellen Stand der Technik entsprechend, durchgeführt Vermeiden Sie den Kontakt mit der Haut. -
Seite 8: Umwelt
Verschlucken wird nicht als möglicher Weg der Exposition ins Grundwasser gelangen. angesehen (Gas). Hinweis Detaillierte Informationen zu den Eigenschaften der ein- gesetzten Kältemittel und Öle entnehmen Sie bitte den entsprechenden Sicherheitsdatenblättern, welche Sie bei der Swegon Germany GmbH anfragen können. -
Seite 9: Wartung
3. Wartung Eine Wartung soll in regelmäßigen Abständen, unsere Empfehlung ist mindestens alle 12 Monate, nach EN 378, Teil 2 durchgeführt werden. Je nach Kältemittelfüllmenge des Systems muss nach F-Gase Verordnung EG 842/2006 eine Dichtigkeitsprüfung von ausgebildetem Fachperso- nal, zertifiziert nach Kategorie I des EG303/2008, durchgeführt werden. -
Seite 10: Information Zu Vrf-Systemen
4. Information zu VRF-Systemen VRF-Systeme können nicht nur kühlen, sondern bieten Herstellervorgaben beachten sich in vielen Fällen auch an um als monovalente Luft- VRF-Systeme sind sehr spezielle, optimierte Verbundan- Luft-Wärmepumpe zum Heizen eingesetzt zu werden. lagen. Allgemeine Rohrberechnungen, Ölhebebögen usw. Über viele Jahre wurden bereits zahlreiche Projekte dürfen nicht angewendet werden. -
Seite 11: Eg-Konformitätserklärung
5. EG-Konformitätserklärung... -
Seite 12: Geräteauswahlverfahren
6. Geräteauswahlverfahren Auswahl Inneneinheiten Benötigtes Zubehör • Blende zu Euro-Kassetten AUXB 04 bis 24 Auswahl Außeneinheiten • Auswahl der Steuerung • System-Controller • Touch-Controller • Smart-Controller • Gruppen-Fernbedienung • Touch-Fernbedienung • Kabel-Fernbedienung • Smart Design-Fernbedienung • Hotel-Fernbedienung (mit Betriebsartenwahl) • Hotel-Fernbedienung (ohne Betriebsartenwahl) •... -
Seite 13: Modellreihe
7. Modellreihe Es stehen sechs Baugrößen zur Verfügung, die für jede Anforderung die richtige Antwort bieten. Sie haben die Wahl: 22,4 kW AJY 072LELDH 28,0 kW AJY 090LELDH 33,5 kW AJY 108LELDH 40,0 kW AJY 126LELDH 45,0 kW AJY 144LELDH 50,0 kW AJY 162LELDH... -
Seite 14: Auswahl Von Innen-Und Außeneinheiten
8. Auswahl von Innen-und Außeneinheiten 1. Bestätigen Sie die Auslegungsdaten der Innen- und Au- ßentemperaturen Hinweis 2. Berechnen Sie die Wärmelast jeden Raumes Nennleistungsdaten beziehen sich auf 27 °C Innen- und 35 °C Außentemperatur im Kühlbetrieb. Siehe Kapitel „Leistungstabellen“ ab Seite 46. 3. -
Seite 15: Ermittlung Der Tatsächlichen Leistung
9. Ermittlung der tatsächlichen Leistung Die Ermittlung der Leistungsberechnung, welche von = Leistung der Außeneinheit bei Auslegungsbe- Faktoren wie der Umgebungstemperatur, der Leitungs- dingung (TCout)d länge und der Abtauung abhängt, wird wie folgt durch- x Korrekturwert der Leitungslänge geführt: x Korrekturwert des Be- /Abtauens 1. - Seite 16 Korrekturwerte Leitungslängen Die Diagramme zeigen die Korrekturwerte zur Montage- position (Leitungslänge und Höhenunterschied), Leitungs- länge und Höhenunterschied sind jeweils die Strecken zwischen der Inneneinheit und der Master-Außeneinheit Kühlen Außeneinheit steht höher als Inneneinheit Rohrleitungslänge (m) - 10 - 20 - 30 - 40 Außeneinheit steht tiefer als Inneneinheit...
- Seite 17 Berechnungsbeispiel Auslegungsbedingungen: Außeneinheit • Temperatur Innen 28°CDB/20°CWB Außen 35°CDB • Leitungslänge: 75 m • Höhenunterschied: 20 m (Außeneinheit oben stehend) Leitungslänge L = 75 m Innen- Innen- Innen- Innen- Innen- einheit 1 einheit 2 einheit 3 einheit 4 einheit 5 Raum 1 Raum 2 Raum 3...
-
Seite 18: Leistungsverhältnis Der Inneneinheiten Zur Außeneinheit X
Abbildung 1: Berechnungsformel zur Ermittlung der Leistung von Außeneinheiten 1. Mittels der Leistungstabellen der Außeneinheiten finden Sie die Punkte X1/2 und Y1/2. 2. Die Leistungberechnung der Außeneinheiten erfolgt anhand dieser Formel: (X, Y) Y = (Y2 - Y1) / (X2 - X1) x (X - X1) + Y1 Leistungsverhältnis der Inneneinheiten zur Außeneinheit X(% ) Abbildung 2: Leistungstabelle AJY 090LELDH... -
Seite 19: Technische Daten
10. Technische Daten Systembezeichnung AJY 072LELDH AJY 090LELDH AJY 108LELDH nenn 22,4 28,0 33,5 Kälteleistung max. 26,6 30,7 36,7 angeschlossene Kälteleistung 50 bis 150 nenn 22,4 28,0 33,5 Heizleistung max. 31,6 35,6 39,5 Spannungsversorgung V / Ph / Hz 400 / 3+N / 50 Kühlen (nenn) 6,30 8,59... - Seite 20 Systembezeichnung AJY 126LELDH AJY 144LELDH AJY 162LELDH nenn 40,0 45,0 50,0 Kälteleistung max. 50,1 52,3 58,6 angeschlossene Kälteleistung 50 bis 150 nenn 40,0 45,0 50,0 Heizleistung max. 45,0 50,0 55,0 Spannungsversorgung V / Ph / Hz 400 / 3+N / 50 Kühlen (nenn) 12,12 14,96...
-
Seite 21: Abmessungen
11. Abmessungen 11.1 AJY 072LELDH, AJY 090LELDH, AJY 108LELDH Unteransicht 1.080 Klemmblock Einspeisung Klemmblock BUS-Leitung Rückansicht Seitenansicht Frontansicht Draufansicht Einheit: mm... - Seite 22 3-Wege-Ventil (Flüssigkeit) 3-Wege-Ventil (Gas) Ø 34,5 Ø 50 Kabeldurchführung Kabeldurchführung Ø 34,5 Kabeldurchführung Ø 50 Kabeldurchführung Rohrdurchführung Ø 22,2 Kabeldurchführung 43,1 Ø 22,2 Kabeldurchführung (Gas) 82,5 (Flüssigkeit) Rohrdurchführung 20,8 Detail A Detail B 12,7 Detail C Einheit: mm...
-
Seite 23: Ajy 126Leldh, Ajy 144Leldh
11.2 AJY 126LELDH, AJY 144LELDH, AJY 162LELDH Unteransicht 1.080 Klemmblock Einspeisung Klemmblock BUS-Leitung Rückansicht Seitenansicht Frontansicht Draufansicht Einheit: mm... - Seite 24 3-Wege-Ventil (Flüssigkeit) 3-Wege-Ventil (Gas) Ø 34,5 Ø 50 Kabeldurchführung Kabeldurchführung Ø 34,5 Ø 50 Kabeldurchführung Kabeldurchführung Rohrdurchführung Ø 22,2 Kabeldurchführung 43,1 Ø 22,2 Kabeldurchführung (Gas) 20,7 82,5 (Flüssigkeit) Rohrdurchführung 20,8 Detail A Detail B 12,7 Detail C Einheit: mm...
-
Seite 25: Schwerpunkt Der Außeneinheit
12. Schwerpunkt der Außeneinheit 12.1 AJY 072LELDH 12.2 AJY 090LELDH, AJY 108LELDH : Schwerpunkt Einheit: mm... -
Seite 26: Ajy 126Leldh, Ajy 144Leldh
12.3 AJY 126LELDH, AJY 144LELDH 12.4 AJY 162LELDH Einheit: mm : Schwerpunkt... -
Seite 27: Transport Und Einbringung
13. Transport und Einbringung 13.1 Hebemethoden 13.2 Beförderung mit dem Gabelstapler • Tragen Sie das Gerät vorsichtig, wie es in Abbildung 2 Bei Nutzung eines Gabelstaplers zum Anheben der Ein- gezeigt wird. Die Griffe, die in Abbildung 1 gezeigt heit werden die Öffnungen entsprechend der nebenste- werden, müssen links und rechts festgehalten werden. -
Seite 28: Aufstellungshinweise
14. Aufstellungshinweise Achtung Bei der Installation der Außeneinheiten sind folgende Punkte zu beachten: • Um Ausfälle durch Luftkurzschluss, Leistungsmangel und Hochdruckstörungen zu vermeiden, verfahren Sie wie in der Zeichnung um für ausreichenden Platz zu sorgen. • Aufstellung der Einheiten muss in Abhängigkeit von Aufstellbereich, Servicebereich, möglicher Durchgang, etc. -
Seite 29: Einzelaufstellung
14.2 Einzelaufstellung Ohne Hindernisse oberhalb Hindernisse nur rückseitig Hindernisse rückseitig und seitlich oder mehr oder mehr oder mehr Hindernisse nur an Vorderseite Hindernisse an Vorder- und Rückseite 1.000 100 oder mehr oder mehr 1.000 oder mehr Wenn oberhalb Hindernisse sind Hindernisse rückseitig und oberhalb Hindernisse bis auf Vorderseite 1.500 oder mehr... -
Seite 30: Mehrfachaufstellung
14.3 Mehrfachaufstellung Ohne Hindernisse oberhalb Hindernisse nur rückseitig Hindernisse nur vorderseitig oder mehr 1.500 oder mehr Hindernisse nur an Vorder- und Rückseite 500 oder mehr 1.500 oder mehr Wenn oberhalb Hindernisse sind Hindernisse nur rückseitig und oberhalb 1.500 1.500 oder mehr 500 oder mehr Max. -
Seite 31: Luftführung
14.5 Luftführung Wenn hinten und seitlich Hindernisse vorhanden sind die auch seitlich über die Abmessungen der Außeneinheit hinaus gehen, installieren Sie eine Luftführung wie in der Abbildung unten dargestellt. Die Installation der Einheit ohne Luftführung kann zu einer Verschlechterung der Leistung führen, verursacht durch Luftkurzschluss, Hochdruck-Betriebsstopp oder eine andere Fehlfunktion. -
Seite 32: Aufstellung Speziell Bei Heizbetrieb
14.5.2 AJY 126LELDH, AJY 144LELDH, AJY 162LELDH 74,5 Deckel Frontblech Serviceöffnung 603,5 33,5 Hinweis • X1: Entfernen Sie die Schraube, mit der die obere Plat- te (Deckel) befestigt ist, und verwenden Sie sie wieder zur Befestigung der Luftleitung. • X2: Entfernen Sie die Schraube, mit der die Frontplatte befestigt ist, und verwenden Sie sie wieder zur Befesti- gung der Luftleitung. -
Seite 33: Kältekreislauf
15. Kältekreislauf 15.1 AJY 072LELDH, AJY 090LELDH, AJY 108LELDH Außeneinheit FAN1 FAN2 EEV2 SCHEX EEV1 HPSW TH10 Inneneinheit 1 TH21 FAN21 TH23 TH22 Flüssigkeitsleitung HEX21 EEV21 Sauggasleitung TH21 Inneneinheit 2 FAN21 TH23 TH22 HEX21 EEV21 : Rückschlagventil : Kapillarrohr : Filter : 3-Wege-Ventil : Serviceanschluss Druckausgleichsventil... -
Seite 34: Ajy 126Leldh, Ajy 144Leldh
15.2 AJY 126LELDH, AJY 144LELDH FAN1 FAN2 Außeneinheit EEV2 SCHEX EEV1 HPSW TH10 Inneneinheit 1 TH21 FAN21 EEV21 Flüssigkeitsleitung TH23 HEX21 TH22 Sauggasleitung FAN21 Inneneinheit 2 TH21 EEV21 TH23 HEX21 TH22 : Rückschlagventil : Kapillarrohr : Filter : 3-Wege-Ventil : Serviceanschluss Druckausgleichsventil... -
Seite 35: Ajy 162Leldh
15.3 AJY 162LELDH FAN1 FAN2 Außeneinheit EEV2 SCHEX EEV1 HPSW TH10 Inneneinheit 1 FAN21 TH21 EEV21 Flüssigkeitsleitung TH23 HEX21 TH22 Sauggasleitung FAN21 TH21 Inneneinheit 2 EEV21 TH23 HEX21 TH22 : Rückschlagventil : Kapillarrohr : Filter : 3-Wege-Ventil : Serviceanschluss Druckausgleichsventil... -
Seite 36: Symbolbeschreibung
Symbolbeschreibung Außeneinheiten Beschreibung CMP INV Verdichter (Invertertechnik) Wärmetauscher (Verflüssiger) FAN 1 Verflüssigerlüfter 1 FAN 2 Verflüssigerlüfter 2 Flüssigkeitsabscheider Ölabscheider SCHEX Unterkühler Hochdruck-Sensor Niederdruck-Sensor HPSW 1 Hochdruck-Schalter 1 4-Wege-Ventil EEV 1 Elektronisches Expansionsventil 1 EEV 2 Elektronisches Expansionsventil 2 Magnetventil 1 Magnetventil 3 TH 1 Heißgastemperaturfühler Verdichter... -
Seite 37: Schaltpläne
16. Schaltpläne 16.1 AJY 072LELDH, AJY 090LELDH Reaktor... -
Seite 38: Ajy 108Leldh
16.2 AJY 108LELDH Reaktor... -
Seite 39: Ajy 126Leldh, Ajy 144Leldh
16.3 AJY 126LELDH, AJY 144LELDH... -
Seite 40: Ajy 162Leldh
16.4 AJY 162LELDH... -
Seite 41: Elektro-Anschluss
17. Elektro-Anschluss Anschlüsse Beschreibung Klemme Spannungsversorgung Zuleitung Spannungsversorgung 400V / 50Hz der Außeneinheit L1, L2, L3, N, Gnd Kommunikation 1 LON-BUS-Leitung zu den Inneneinheiten - zur Kommunikation von Betriebsdaten X1, X2, Gnd Kommunikation 3 LON-BUS-Leitung zu anderen Kältekreisen - zur Kommunikation von Betriebsdaten Z1, Z2, Gnd Externe Eingänge Beschreibung... -
Seite 42: Schalldruck
18. Schalldruck 18.1 AJY 072LELDH Kühlen Heizen NC-65 NC-65 Rated NC-60 NC-60 Rated Low noise mode Low noise mode level 1 NC-55 NC-55 level 1 NC-50 NC-50 NC-45 NC-45 NC-40 NC-40 Low noise mode Low noise mode NC-35 NC-35 level 2 level 2 NC-30 NC-30... -
Seite 43: Ajy 108Leldh
18.3 AJY 108LELDH Heizen Kühlen Rated Rated NC-65 NC-65 Low noise mode Low noise mode level 1 NC-60 NC-60 level 1 NC-55 NC-55 NC-50 NC-50 NC-45 NC-45 Low noise mode Low noise mode NC-40 NC-40 level 2 level 2 NC-35 NC-35 NC-30 NC-30... -
Seite 44: Ajy 144Leldh
18.5 AJY 144LELDH Heizen Kühlen Rated Rated Low noise mode NC-65 NC-65 Low noise mode level 1 level 1 NC-60 NC-60 NC-55 NC-55 NC-50 NC-50 NC-45 NC-45 Low noise mode Low noise mode NC-40 NC-40 level 2 level 2 NC-35 NC-35 NC-30 NC-30... -
Seite 45: Messpunkt Für Den Schalldruck
18.7 Messpunkt für den Schalldruck Luftrichtung Mikrofon... -
Seite 46: Leistungstabellen
19. Leistungstabellen AJY 072LELDH - Kühlen Kühlen Leistung: 22,4 kW Raumtemperatur Außen- Nennleis- tempera- tung aller 18°CDB / 20°CDB / 23°CDB / 24°CDB / 26°CDB / 27°CDB / 28°CDB / 30°CDB / 32°CDB / Innen- 14 °CWB 15 °CWB 16 °CWB 17 °CWB 18 °CWB 19 °CWB... - Seite 47 Kühlen Raumtemperatur Außen- Nennleis- tempera- tung aller 18°CDB / 20°CDB / 23°CDB / 24°CDB / 26°CDB / 27°CDB / 28°CDB / 20 30°CDB / 22 32°CDB / 23 Innen- 14 °CWB 15 °CWB 16 °CWB 17 °CWB 18 °CWB 19 °CWB °CWB °CWB °CWB...
- Seite 48 Kühlen Außen- Raumtemperatur Nennleis- tempera- tung aller 18°CDB / 20°CDB / 15 23°CDB / 24°CDB / 26°CDB / 27°CDB / 28°CDB / 20 30°CDB / 22 32°CDB / 23 Innen- 14 °CWB °CWB 16 °CWB 17 °CWB 18 °CWB 19 °CWB °CWB °CWB °CWB...
- Seite 49 AJY 072LELDH -Heizen Heizen Leistung: 22,4 kW Raumtemperatur Nennleis- Außen- tung aller temperatur 16°CDB 18°CDB 20°CDB 21°CDB 22°CDB 24°CDB 26°CDB Inneneinhei- (°CDB) (°CWB) -19,3 -20,0 17,7 3,87 17,7 4,15 17,7 4,43 17,7 4,57 17,6 4,71 17,6 4,99 17,6 5,26 -15,0 -16,0 19,5 4,29...
- Seite 50 Heizen Raumtemperatur Nennleis- Außen- tung aller temperatur 16°CDB 18°CDB 20°CDB 21°CDB 22°CDB 24°CDB 26°CDB Inneneinhei- (°CDB) (°CWB) -19,3 -20,0 17,6 5,23 17,6 5,51 17,5 5,78 17,5 5,92 17,5 6,05 17,3 6,21 15,8 5,67 -15,0 -16,0 19,2 5,71 19,1 5,96 19,1 6,22 19,0 6,35...
- Seite 51 AJY 090LELDH - Kühlen Kühlen Leistung: 28,0 kW Raumtemperatur Außen- Nennleis- tempera- tung aller 18°CDB / 20°CDB / 23°CDB / 24°CDB / 26°CDB / 27°CDB / 28°CDB / 30°CDB / 32°CDB / Innen- 14 °CWB 15 °CWB 16 °CWB 17 °CWB 18 °CWB 19 °CWB 20 °CWB...
- Seite 52 Kühlen Außen- Raumtemperatur Nennleis- tempera- tung aller 18°CDB / 20°CDB / 15 23°CDB / 24°CDB / 26°CDB / 27°CDB / 28°CDB / 30°CDB / 32°CDB / Innen- 14 °CWB °CWB 16 °CWB 17 °CWB 18 °CWB 19 °CWB 20 °CWB 22 °CWB 23 °CWB einheiten...
- Seite 53 Kühlen Außen- Raumtemperatur Nennleis- tempera- tung aller 18°CDB / 20°CDB / 23°CDB / 24°CDB / 26°CDB / 27°CDB / 28°CDB / 30°CDB / 32°CDB / Innen- 14 °CWB 15 °CWB 16 °CWB 17 °CWB 18 °CWB 19 °CWB 20 °CWB 22 °CWB 23 °CWB einheiten...
- Seite 54 AJY 090LELDH - Heizen Heizen Leistung: 28,0 kW Raumtemperatur Nennleistung Außen- aller temperatur 16°CDB 18°CDB 20°CDB 21°CDB 22°CDB 24°CDB 26°CDB Inneneinhei- (°CDB) (°CWB) 19,8 6,48 19,6 6,64 19,4 6,80 19,3 6,89 19,2 6,97 19,0 7,13 18,9 7,29 -19,3 -20,0 -15,0 -16,0 21,9 6,72...
- Seite 55 Heizen Raumtemperatur Nennleistung Außen- aller temperatur 16°CDB 18°CDB 20°CDB 21°CDB 22°CDB 24°CDB 26°CDB Inneneinhei- (°CDB) (°CWB) -19,3 -20,0 19,0 7,17 18,8 7,32 18,6 7,48 18,6 7,55 18,5 7,63 18,3 7,79 18,1 7,94 -15,0 -16,0 20,8 7,45 20,6 7,59 20,4 7,74 20,3 7,81 20,2...
- Seite 56 AJY 108LELDH - Kühlen Kühlen Leistung: 33,5 kW Raumtemperatur Außen- Nennleis- tempera- tung aller 18°CDB / 20°CDB / 23°CDB / 24°CDB / 26°CDB / 27°CDB / 28°CDB / 30°CDB / 32°CDB / Innen- 14 °CWB 15 °CWB 16 °CWB 17 °CWB 18 °CWB 19 °CWB 20 °CWB...
- Seite 57 Kühlen Raumtemperatur Außen- Nennleis- tempera- tung aller 18°CDB / 20°CDB / 23°CDB / 24°CDB / 26°CDB / 27°CDB / 28°CDB / 30°CDB / 32°CDB / Innen- 14 °CWB 15 °CWB 16 °CWB 17 °CWB 18 °CWB 19 °CWB 20 °CWB 22 °CWB 23 °CWB einheiten...
- Seite 58 Kühlen Raumtemperatur Außen- Nennleis- tempera- tung aller 18°CDB / 20°CDB / 23°CDB / 24°CDB / 26°CDB / 27°CDB / 28°CDB / 30°CDB / 32°CDB / Innen- 14 °CWB 15 °CWB 16 °CWB 17 °CWB 18 °CWB 19 °CWB 20 °CWB 22 °CWB 23 °CWB einheiten...
- Seite 59 AJY 108LELDH - Heizen Heizen Leistung: 33,5 kW Raumtemperatur Außen- Nennleistung temperatur aller 16°CDB 18°CDB 20°CDB 21°CDB 22°CDB 24°CDB 26°CDB Inneneinheiten (°CDB) (°CWB) -19,3 -20,0 21,2 6,57 21,0 6,80 20,9 7,03 20,8 7,14 20,7 7,25 20,6 7,48 20,4 7,71 -15,0 -16,0 23,6 6,91...
- Seite 60 Heizen Raumtemperatur Außen- Nennleistung temperatur aller 16°CDB 18°CDB 20°CDB 21°CDB 22°CDB 24°CDB 26°CDB Inneneinheiten (°CDB) (°CWB) 20,6 7,44 20,4 7,66 20,3 7,88 20,2 7,99 20,1 8,10 20,0 8,31 19,8 8,53 -19,3 -20,0 -15,0 -16,0 22,7 7,82 22,5 8,03 22,3 8,24 22,2 8,34 22,1...
- Seite 61 AJY 126LELDH - Kühlen Kühlen Leistung: 40,0 kW Raumtemperatur Nennleis- Außen- tung aller temperatur 18°CDB / 20°CDB / 23°CDB / 24°CDB / 26°CDB / 27°CDB / 28°CDB / 30°CDB / 32°CDB / Innen- 14 °CWB 15 °CWB 16 °CWB 17 °CWB 18 °CWB 19 °CWB 20 °CWB...
- Seite 62 Kühlen Raumtemperatur Nennleis- Außen- tung aller temperatur 18°CDB / 20°CDB / 23°CDB / 24°CDB / 26°CDB / 27°CDB / 28°CDB / 30°CDB / 32°CDB / Innen- 14 °CWB 15 °CWB 16 °CWB 17 °CWB 18 °CWB 19 °CWB 20 °CWB 22 °CWB 23 °CWB einheiten...
- Seite 63 Kühlen Raumtemperatur Außen- Nennleis- tung aller temperatur 18°CDB / 20°CDB / 23°CDB / 24°CDB / 26°CDB / 27°CDB / 28°CDB / 30°CDB / 32°CDB / Innen- 14 °CWB 15 °CWB 16 °CWB 17 °CWB 18 °CWB 19 °CWB 20 °CWB 22 °CWB 23 °CWB einheiten...
- Seite 64 AJY 126LELDH - Heizen Heizen Leistung: 40,0 kW Raumtemperatur Außen- Nennleistung temperatur aller 16°CDB 18°CDB 20°CDB 21°CDB 22°CDB 24°CDB 26°CDB Inneneinheiten (°CDB) (°CWB) -19,3 -20,0 24,0 8,88 23,7 9,12 23,3 9,35 23,2 9,47 23,0 9,59 22,7 9,82 22,3 10,06 -15,0 -16,0 27,5 9,26...
- Seite 65 Heizen Raumtemperatur Außen- Nennleistung temperatur aller 16°CDB 18°CDB 20°CDB 21°CDB 22°CDB 24°CDB 26°CDB Inneneinheiten (°CDB) (°CWB) -19,3 -20,0 22,8 9,72 22,5 9,94 22,2 10,16 22,0 10,27 21,8 10,39 21,5 10,61 21,2 10,83 -15,0 -16,0 25,9 10,18 25,6 10,39 25,2 10,60 25,0 10,71 24,8...
- Seite 66 AJY 144LELDH - Kühlen Kühlen Leistung: 45,0 kW Raumtemperatur Nennleis- Außen- temperatur tung aller 18°CDB / 20°CDB / 23°CDB / 24°CDB / 26°CDB / 27°CDB / 28°CDB / 30°CDB / 32°CDB / Innen- 14 °CWB 15 °CWB 16 °CWB 17 °CWB 18 °CWB 19 °CWB 20 °CWB...
- Seite 67 Kühlen Raumtemperatur Nennleis- Außen- temperatur tung aller 18°CDB / 20°CDB / 23°CDB / 24°CDB / 26°CDB / 27°CDB / 28°CDB / 30°CDB / 32°CDB / Innen- 14 °CWB 15 °CWB 16 °CWB 17 °CWB 18 °CWB 19 °CWB 20 °CWB 22 °CWB 23 °CWB einheiten...
- Seite 68 Kühlen Raumtemperatur Nennleis- Außen- temperatur tung aller 18°CDB / 20°CDB / 23°CDB / 24°CDB / 26°CDB / 27°CDB / 28°CDB / 30°CDB / 32°CDB / Innen- 14 °CWB 15 °CWB 16 °CWB 17 °CWB 18 °CWB 19 °CWB 20 °CWB 22 °CWB 23 °CWB einheiten...
- Seite 69 AJY 144LELDH - Heizen Heizen Leistung: 45,0 kW Raumtemperatur Außen- Nennleistung temperatur aller 16°CDB 18°CDB 20°CDB 21°CDB 22°CDB 24°CDB 26°CDB Inneneinheiten (°CDB) (°CWB) -19,3 -20,0 24,0 9,46 23,7 9,73 23,3 10,01 23,2 10,15 23,0 10,29 22,7 10,56 22,3 10,84 -15,0 -16,0 27,9 9,90...
- Seite 70 Heizen Raumtemperatur Außen- Nennleistung temperatur aller 16°CDB 18°CDB 20°CDB 21°CDB 22°CDB 24°CDB 26°CDB Inneneinheiten (°CDB) (°CWB) -19,3 -20,0 22,9 10,33 22,6 10,60 22,3 10,86 22,1 10,99 22,0 11,12 21,6 11,38 21,3 11,64 -15,0 -16,0 26,4 10,87 26,1 11,12 25,7 11,37 25,5 11,50 25,3...
- Seite 71 AJY 162LELDH - Kühlen Kühlen Leistung: 50,0 kW Raumtemperatur Außen- Nennleistung temperatur 18°CDB / 20°CDB / 23°CDB / 24°CDB / 26°CDB / 27°CDB / 28°CDB / 30°CDB / 32°CDB / aller 14 °CWB 15 °CWB 16 °CWB 17 °CWB 18 °CWB 19 °CWB 20 °CWB 22 °CWB...
- Seite 72 Kühlen Raumtemperatur Außen- Nennleis- temperatur 18°CDB / 20°CDB / 23°CDB / 24°CDB / 26°CDB / 27°CDB / 28°CDB / 30°CDB / 32°CDB / tung aller Innen- 14 °CWB 15 °CWB 16 °CWB 17 °CWB 18 °CWB 19 °CWB 20 °CWB 22 °CWB 23 °CWB einheiten...
- Seite 73 Kühlen Raumtemperatur Außen- Nennleis- temperatur 18°CDB / 20°CDB / 23°CDB / 24°CDB / 26°CDB / 27°CDB / 28°CDB / 30°CDB / 32°CDB / tung aller Innen- 14 °CWB 15 °CWB 16 °CWB 17 °CWB 18 °CWB 19 °CWB 20 °CWB 22 °CWB 23 °CWB einheiten...
- Seite 74 AJY 162LELDH - Heizen Heizen Leistung: 50,0 kW Raumtemperatur Außen- Nennleistung temperatur aller 16°CDB 18°CDB 20°CDB 21°CDB 22°CDB 24°CDB 26°CDB Inneneinheiten (°CDB) (°CWB) -19,3 -20,0 24,4 9,51 24,1 9,90 23,8 10,29 23,7 10,48 23,5 10,68 23,2 11,07 22,9 11,45 -15,0 -16,0 28,9 10,14...
- Seite 75 Heizen Raumtemperatur Außen- Nennleistung temperatur aller 16°CDB 18°CDB 20°CDB 21°CDB 22°CDB 24°CDB 26°CDB Inneneinheiten (°CDB) (°CWB) -19,3 -20,0 23,5 10,65 23,2 11,02 22,9 11,40 22,8 11,58 22,6 11,77 22,3 12,13 22,0 12,50 -15,0 -16,0 27,6 11,42 27,3 11,78 26,9 12,13 26,7 12,31 26,5...
-
Seite 76: Rohrleitungen
20. Rohrleitungen 20.1 Hinweis zur Rohrleitungs- und Füllmengen- berechnung Hinweis • Es wird empfohlen, alle Kältemittelleitungen gegen Schwitz- wasser, bzw. Wärmeabstrahlung zu isolieren. • Bei angeschlossener Leistung von mehr als 100% ist es möglich, dass vereinzelte Inneneinheiten (wenn alle Inneneinheiten auf höchster Leistungsstufe betrieben werden sollen) nicht die volle Kapazität erbringen. -
Seite 77: Leitfaden Zum Arbeitsablauf
20.3 Leitfaden zum Arbeitsablauf Arbeitsablauf vorbereiten Kältemittel prüfen • Vorgeschriebenes Kältemittel verwenden! • Kältemittel vor Verwendung prüfen! • Entsprechendes Material/Werkzeug bereitlegen! Planung der Arbeitsschritte Installation der Inneneinheiten Verlegen der Kältemittelleitungen • Nur Kupferrohre verwenden, die in der Materialbeschaffenheit den Anforderungen entsprechen! •... -
Seite 78: Maximale Leitungslängen
20.4 Maximale Leitungslängen Bei einer Außeneinheit Einschränkungen Diagramm Absolute Leitungslänge 400 m*1 Maximal erlaubte Zwischen der Außeneinheit und der am weitest entfernten Inneneinheit 120 m a + b Leitungslänge Zwischen dem ersten Einzelverteiler und der am weitest entfernten Inneneinheit 90 m Maximal erlaubte Zwischen der am weitest entfernten Inneneinheit und der am nächsten 60 m... -
Seite 79: Hinweise Leitungslängen
20.5 Hinweise Leitungslängen Wenn der Leitungsquerschnitt die erlaubten Werte unter- schreitet, ist mit folgenden Fehlern zu rechnen: Fehler Folge Massenstrom fälllt ungenügende Leistung Hinweis Höhere Druckverluste ungenügende Leistung Für einen einwandfreien Betrieb der Anlage dürfen die Größere Fließgeschwindigkeit Geräuschbildung maximalen Leitungslängen nicht überschritten werden! 20.5.4 Anschließbare Inneneinheiten Wenn die Anzahl der Inneneinheiten höher ist als für die 20.5.1 Erlaubte Höhendifferenz... -
Seite 80: Leitungsauswahl
20.6 Leitungsauswahl 20.6.1 Schmierstoffe R410A Kältemittel Schmierstoff synthetisches Öl (PVE Öl) 20.6.2 Querschnitt, Material und Wandstärke Hinweis Auswahl der Leitungen nach Stand der Technik Nennquerschnitt Inch 1 1/8 Durchmesser 6,35 9,52 12,70 15,88 19,05 22,22 28,58 Kupfer Material JIS H3300 C1220T-O oder äquivalent *1 Wandstärke* *1 Erlaubte Zugspannung ≥... - Seite 81 20.6.3 Querschnitt Tabelle A zwischen Außeneinheit und Verteilern Leitungsquerschnitt in mm (inch) Nennkühlleistung (kW) Flüssigkeit Sauggas 22,4 19,05 (3/4) 9,52 (3/8) 28,0 22,22 (7/8) 33,5 40,0 12,7 (1/2) 28,58 (1 1/8) 45,0 50,0 20.6.4 Querschnitt Tabelle B Zwischen den Einzelverteilern. Wenn der Querschnitt zwischen den Einzelverteilern (nach Tabelle B) größer als der gewählte Querschnitt zwischen Außeneinheit-Verteiler und erstem Einzelverteiler (nach...
-
Seite 82: Auswahl Der Rohrisolation
20.7 Auswahl der Rohrisolation Bitte beachten: • Es wird empfohlen, alle Kältemittelleitungen gegen Schwitzwasser, bzw. Wärmeabstrahlung zu isolieren. • Bestimmen Sie die Stärke des Isolationsmaterials entsprechend der empfohlenen Mindeststärke (siehe Tabelle 1). • Wenn die Außeneinheit räumlich höher positioniert ist als die Inneneinheit, füllen Sie eventuelle Lücken der Verbindungsleitung mit Kitt o. -
Seite 83: Berechnung Der Zusätzlichen Kältemittelmenge
20.8 Berechnung der zusätzlichen Kältemittelmenge Die zusätzliche Kältemittelmenge ist abhängig von der Ge- samtleitungslänge und muss entsprechend der Leitungsdimen- sionierung berechnet werden (siehe nachfolgende Tabellen). Bei Verwendung von metrischen Leitungen ist der angepasste Faktor für metrische Leitungen zu verwenden, um eine Fehl- befüllung zu vermeiden. -
Seite 84: Einzelverteiler
20.9 Einzelverteiler Nennleistung aller Inneneinheiten (kW) Einzelverteiler 0 bis 15,5 UTR-BP054M / UTP-AX054X 0 bis 28,0 UTR-BP090M / UTP-AX090X 28,0 bis 50,0 UTR-BP180M / UTP-AX180X zur Inneneinheit oder zur Inneneinheit oder zur Außeneinheit oder einem Verteiler-Set zur Außeneinheit oder einem Verteiler-Set einem Verteiler-Set einem Verteiler-Set zur Inneneinheit oder... -
Seite 85: Kopfverteiler
20.10 Kopfverteiler Nennleistung aller Inneneinheiten (kW) 3 bis 6 Anschlüsse 3 bis 8 Anschlüsse 0 bis 28,0 UTR-H0906L UTR-H0908L 28,0 bis 50,0 UTR-H1806L UTR-H1808L Sie brauchen Einzelverteiler, wenn die Gesamtkühlleistung der angeschlossenen Inneneinheiten 56,0 kW überschreitet. Flüssigkeitsleitung Sauggasleitung • Rohrverbindung Wenn sie die Verbindungsleitungen der Inneneinheiten mit zur Inneneinheit dem Kopfverteiler zusammenschließen, achten Sie auf die... -
Seite 86: Kondensatverlegung
20.11 Kondensatverlegung Umwelthinweis Außeneinheiten beinhalten Kältemaschinenöle die wasser- gefährdendes Potenzial aufweisen. Im Falle eines Schadens muss ein Eintritt dieser Stoffe in das Erdreich nach Wasser- haushaltsgesetz, VAwS und Umweltschadensgesetz verhindert werden. Dies muss durch geeignete, bauseitige Maßnahmen sichergestellt werden. Hinweis Bitte schließen Sie einen Kondensatablauf an, wenn die Aufstellungsörtlichkeit keinen freien Ablauf gewährleistet, wie z. -
Seite 87: Verdrahtung
21. Verdrahtung 21.1 Sicherheitshinweise Die Festlegung von Leitungsdurchmesser und Haupt- schalter müssen entsprechend der örtlichen Gegeben- heiten bestimmt werden. Achtung 1. Keine Spannungszuschaltung während der Installation. 2. Grundsätzlich ist ein Haupschalter an der Spannungs- zufuhr empfehlenswert. 3. Bevor Sie die Arbeiten beginnen, stellen Sie sicher, dass keinerlei Spannung auf der Anlage liegt. -
Seite 88: Verdrahtungsschema
21.2 Verdrahtungsschema (Fernbedienung / Kälte- Kälte- Kälte- Darstellungsseite) kreislauf 1 kreislauf 2 kreislauf 3 USB Adapter (bauseits) Touch- Controller (Fernbedienung / Darstellungsseite) Sicherung Verbindungsleitung Non polar 2-adrig, AJY 072-090-108LELDH abgeschirmt Level 4, 400V / 50Hz / 1 Ph / N 0,33mm 230V / 50Hz / 1 Ph / N Netzwerk-Konverter... -
Seite 89: Spannungsversorgung
21.3 Spannungsversorgung Hinweis 1. Folgende Angaben zu „Kabelquerschnitt“ und „Absiche- 7. Falls die Inneneinheiten am 400V-Netz angeschlossen rung“ sind Minimalwerte. werden, ist auf eine symetrische Netzbelastung zu 2. Auswahl der Kabeldaten und Sicherungen muss nach achten. Teilen Sie, falls notwendig, die Spannungsversor- den örtlichen Vorschriften geschehen. -
Seite 90: Bus-System
21.5 BUS-System 21.5.1 BUS-Leitungen 21.5.1.1 Spezifikation der BUS-Leitung Querschnitt mm Kabeltyp Anwendung 22AWG (0,65mm) Level 4 Kabel mit Schirmung (Natio- nal Electrical Manufactures Association NEMA) unter- LonWorks® BUS- z.B. 0,33 kompatibles scheidet sich zu Kategorie 4 Spezifikation bevorzugt vom Leitung UTY-WMBUS Kabel Elektronikindustrie Verband (Telecommunication Industry... -
Seite 91: Bus-Auslastung
Warnung • Niemals BUS-Leitungen gemeinsam mit span- nungsführenden Kabeln verlegen. • Niemals unterschiedliche Qualitäten von Lei- tungen verwenden. • Schirmung immer beidseitig auflegen/erden. Bei Nichtbeachtung können Schäden im System die Folge sein, bis hin zur Zerstörung des Verdichters. 21.5.2 BUS-Auslastung 21.5.2.1 Maximale Länge der Verbindungsleitungen Verbindungsleitung Maximale Länge... -
Seite 92: Maximale Leitungslängen Im Bus-System
21.5.3 Maximale Leitungslängen im BUS-System • Ein Signalverstärker wird benötigt, wenn… … die BUS-Leitung 500 m überschreitet. Hinweis AB+BC+BD+DE+EF > 500m (Fig.1) … mehr als 64 Einheiten in einem BUS verbaut sind. • Maximale BUS-Leitungslänge zwischen Einheiten (Inneneinheiten, Außeneinheiten, Touch-Controller, System-Controller, Schnittstellen usw.) beträgt ≤... -
Seite 93: Maximale Einheiten In Einem Bus-System
Bitte beachten Sie bei der Auslegung des Systems darauf, dass die Leistungslängen und die Anzahl der zu verwendenden Einheiten den Vorgaben entsprechen. Bei Überschreitung der Vorgaben ist das System zu segmen- tieren, da sonst ein einwandfreier Betrieb der Anlage nicht gewährleistet werden kann. Name Bezeichnung max. -
Seite 94: Externe Ein- Und Ausgänge
21.6 Externe Ein- und Ausgänge Hinweis Die maximal erlaubten Kabellängen entnehmen Sie bitte der nebenstehenden Tabelle: L (m) Modell Eingang /Ausgang Außeneinheit 150 / 150 Inneneinheit 150 / 25 Kabel Touch-Controller 25 / 25 Komfort-Controller bauseits Maximale Länge: L 21.6.1 Außeneinheiten Steckplatz externer Eingang externer Ausgang... - Seite 95 21.6.1.1 Eingänge CN131 CN132 CN133 CN134 CN135 (Gelb) (Grün) (Weiß) (Rot) (Orange) Eingang 4 Eingang 5 Eingang 1 Eingang 2 Eingang 3 bauseits bauseits bauseits bauseits bauseits Die Einstellungen für „Geräuscharmer Modus“, „Priorität Kühlen/Heizen“, „Lastabwurf“ und „Not-Aus“ können über die Platine der Außeneinheit programmiert werden. Hinweis Stecker Signal...
- Seite 96 21.6.1.2 Ausgänge Gehäuseheizung Bei einer Außentemperatur von 4 °C oder weniger. Ein bei + 2 °C, Aus bei 4 °C. Spannungsaus- Stecker Status gang Normal Gehäuseheizung CN115 CN136 (schwarz) AC 240V (schwarz) DC 12-24 V *4 Störung Stopp CN137 (blau) bauseits DC 12-24 V *4 Betrieb...
-
Seite 97: Konfiguration
22. Konfiguration 22.1 Leitfaden zur Systemeinstellung 22.1.1 Konfiguration der Außeneinheiten Hinweis Im Folgenden finden Sie eine konkrete Anweisung wie und in welcher Reihenfolge das System zu konfigurieren ist. Bitte befolgen Sie den Leitfaden korrekt und verwenden Sie keine DIP- und SW-Einstellungen, die nicht beschrieben sind! Beachten Sie, dass Sie erst die Außeneinheit konfigurieren müssen, bevor Sie die Anlage ans Stromnetz anschließen. -
Seite 98: Adressarten Und Einstellbereiche
22.2 Adressarten und Einstellbereiche Einheit Einstellung/Adresstyp Einstellbereich Methode Außeneinheit Kältekreislaufadresse 00 - 99 frei wählbar manuell (Dreh SW) manuell (Dreh SW) manuell (Infrarot-FB) Kältekreislaufadresse 00 - 99 frei wählbar manuell (Hotel-FB) manuell (Kabel-FB) automatisch (A.E.) Inneneinheit manuell (Dreh SW) manuell (Infrarot-FB) frei wählbar Adresse der Inneneinheiten 00 - 63... -
Seite 99: Konfiguration Der Außeneinheiten
22.3 Konfiguration der Außeneinheiten 22.3.1 DIP-Schaltereinstellungen SET 1 Leistung der Außeneinheiten SET 1 AJY 072LELDH 22,4 kW AJY 090LELDH 28,0 kW AJY 108LELDH 33,5 kW AJY 126LELDH 40,0 kW AJY 144LELDH 45,0 kW AJY 162LELDH 50,0 kW SET 2 SET 2 AJY 072-162LELDH SET 3 nicht vorhanden... - Seite 100 22.3.2 Endabschlusswiderstand Der Widerstandswert, direkt an der Klemme gemessen, beträgt ca. 56 Ohm und muss zuzüglich Leitungswider- stand im gesamten BUS-Netz gemessen werden können. Hier ist es unerheblich, ob unter oder ohne Spannung Achtung gemessen wird. Vor der automatischen Adressierung muss zwingend ein Der gemessene Gesamtwiderstand sollte an keiner Endabschlusswiderstand in jedem Netzwerksegment Stelle des LON-Bus-Netzwerkes 100 Ohm überschreiten.
-
Seite 101: Funktionseinstellungen Der Außeneinheit
22.3.3 Funktionseinstellungen der Außeneinheit 22.3.3.1 Schalterposition LED-Anzeige LEDs Drehschalter POWER ERROR MODE LED101 LED102 (GREEN) (RED) REF AD LED105 LED104 SW106 SW105 X 10 MODE SET1 SET2 SET3 SET4 SELECT ENTER /EXIT SW107 SW108 SW109 Druck-Taster DIP-Schalter Hauptplatine der Außeneinheit Stellen Sie die Funktionen der Außeneinheit mit den Druck-Schaltern (SW 107, SW 108 und SW 109) auf der Steuerplatine der Außeneinheit ein. -
Seite 102: Funktionseinstellung
22.3.3.3 Funktionseinstellung MODE SELECT ENTER /EXIT SW107 SW108 SW109 1. Nachdem sichergestellt wurde, dass kein Fehler anliegt, LED105 LED104 LED105 LED104 drücken Sie einmal die Taste SW 107 (Mode/Exit). 2. Drücken Sie die Taste SW 108 (Select) bis auf dem Display LED 104 „F2“... - Seite 103 LED105 LED104 LED105 LED104 Hinweis Die Anzeige LED 105 wechselt nach fünf Sekunden auto- matisch zu einer blinkenden Anzeige, wenn die Taste SW 109 (Enter) nicht gedrückt wurde. LED105 LED104 LED105 LED104 7. Um den Funktionseinstellungsmodus zu beenden, drücken Sie die Taste SW 107 (Mode/Exit) 22.3.3.4 F2 –...
- Seite 104 Funktion Funktionsnr. Einstellwert Einstellung Werkseinstellung Aktiv Passiv Intelligente Kältemittelregelung nur Verdampfungstemperatur nur Kondensationstemperatur Einstellung 1 für freie Adressvergabe des Strom- zählers der an CN 135 Pulssignal liefert Einstellung 2 für freie Adressvergabe des Stromzählers der an CN 135 Pulssignal liefert xx00 xx01 Pulseinstellung 1 für Stromzähler (CN 135) Anzahl...
-
Seite 105: Inbetriebsetzung
23. Inbetriebsetzung 23.1 Adressierung 23.1.1 Automatische Adressierung 1. Prüfung der ordnungsgemäßen Verlegung der Bus-Leitung sowie des Endabschlusswiderstandes 2. Manuelle Adressierung der Außeneinheiten • Kältekreislaufadresse 3. Spannungszuschaltung aller Komponenten 4. Automatische Adressierung der Signalverstärker (wenn vorhanden) über Steuerplatine der Master-Au- ßeneinheit eines VRF-Bus-Netzes anhand der Funkti- onsebene F3 - Funktionsnummer 10. - Seite 106 23.1.2 F3 - Funktionsebene Funktionsnummer Funktion ENTER-Taste Testbetrieb Kühlen für 1 Stunde Testbetrieb Heizen für 1 Stunde Testbetrieb beenden Zwangs-Ölrückführung (verboten) Zwangs-Abtauung (verboten) Automatische Adressierung der Signalverstärker Automatische Adressierung der Inneneinheiten* Installationstest angeschlossener Inneneinheiten (Anzahl und Auslastung) 3 Sekunden drücken Vakuumbetrieb (Öffnen der EEV der Inneneinheiten, Reset durch Spannungsfall) Löschen des Fehlerspeichers der Außeneinheit (F9) Rücksetzung des Stundenzählers der Spannungsversorgung...
- Seite 107 4. Durch Drücken der SELECT-Taste wählen Sie mit Hilfe der Funktionstabelle (1.2 F3 - Funktionsebene) die LED105 LED104 LED105 LED104 gewünschte Funktionsnummer. Die ausgewählte Funktionsnummer wird auf dem Display LED 105 angezeigt. Nach Auswahl der Funktionsnummer drücken Sie die Taste ENTER-Taste für mindestens 3 Sekunden. Die LEDs 104 und 105 beginnen zu blinken, dieser Vorgang LED105 LED104...
-
Seite 108: Schnell-Inbetriebnahme-Leitfaden
23.2 Schnell-Inbetriebnahme-Leitfaden Nachfolgender Schnell-Inbetriebnahme-Leitfaden ist gedacht bei Aufstellungsbedingungen von nur einer Außeneinheit im Gebäude, ohne zentrale Steuerung wie z. B. Touch-Controller. 23.3 Schnell-Inbetriebnahme mit automa- tischer Adressierung Sämtliche Elektroarbeiten inkl. BUS-Leitung sind fachge- recht abgeschlossen, Anlage ist evakuiert und das berechnete Kältemittel ist eingefüllt. - Seite 109 Anzeige erlischt Mode/Exit Taste erneut drücken F1 blinkt im Display Select-Taste kurz drücken bis F3 blinkt im Display Enter-Taste kurz drücken 00 blinkt im Display Select-Taste kurz drücken bis 12 blinkt im Display Enter-Taste 3 Sekunden drücken run erscheint im Display ca.
-
Seite 110: Inbetriebnahme-/ Wartungsprotokolle
24. Inbetriebnahme-/ Wartungsprotokolle Folgende Vorlage können Sie für Ihre Inbetriebnahmen und Wartungen verwenden. Die Protokolle sind Vorschläge und garantieren keine Vollständigkeit. Je nach Örtlichkeit und Stand der Technik bedarf es weiterer Prüfpunkte. Prüfen Sie daher stets vor Verwendung, ob alle notwen- digen Punkte aufgeführt sind und ergänzen Sie fehlende bei Bedarf. - Seite 111 Inbetriebnahme-Protokoll J-IV L Für jeden Kältekreislauf auszufüllen. Inbetriebnahme Wartung Service-Auftragsnummer Inbetriebnahme Datum Aufstellungsort: Anlagenbauer (Firmenstempel): Verantwortlicher Betreiber: Außeneinheit Wärmepumpe: Nein Seriennummer Einstellung Drehschalter Kältekreisadresse REF AD x1 REF AD x10 Bitte notieren Sie die DIP Schalter Einstellungen der einzelnen Außeneinheiten...
- Seite 112 Bitte notieren Sie die DIP-Schalter-Einstellungen der Außeneinheit: Außeneinheit SET 1 SET 2 SET 5...
-
Seite 113: Einzelheiten Der Inneneinheiten
Einzelheiten der Inneneinheiten Adresse Modell Einbauort... - Seite 114 Für jeden Kältekreislauf auszufüllen. Elektroanschluss Einspeisung der Außeneinheit Leitungsquerschnitt _________ mm Absicherung _________ A Einspeisung der Inneneinheiten mit Leitungsquerschnitt 2,5 mm und 20A Absicherung Nein Bus-Leitung zu den Einheiten Leitungsquerschnitt min 0,33 mm² Nein mit Abschirmung (beidseitig aufgelegt) Widerstand der Bus-Leitung gemessen: - an der Außeneinheit _________ Ω...
- Seite 115 Leitungsprüfung Rohrleitung mit getrocknetem Stickstoff (5.0) bei 24 bar min. 24 Std. abgedrückt Nein Evakuierung bis auf 27 mbar zuzüglich 30 Minuten Nein Vakuum mit getrocknetem Stickstoff (5.0) gebrochen Nein Bis auf 27 mbar evakuiert und min. 6 Std. stehen gelassen Nein Abschließende Kontrolle vor Testbetrieb Sind alle Einheiten richtig angeschlossen (Flussrichtung beachtet)
- Seite 116 Für jeden Kältekreislauf auszufüllen. Die Daten sind ergänzend zum Ausdruck der ServiceTool Software auszufüllen. Testbetrieb Testlauf Kühlen (via Funktionsparameter F3) Nein alle Inneneinheiten im Kühlbetrieb Nein Stromaufnahme Verdichter _________A Testlauf Heizen (via Funktionsparameter F3) Nein alle Inneneinheiten im Heizbetrieb Nein Stromaufnahme Verdichter _________A Inneneinheiten...
- Seite 117 Bitte tragen Sie die vorgenommenen Einstellungen des Funktionseinstellmodus ein Funktionsnummer Einstellung Auswahl der Leitungslänge Kühlleistungsänderung Heizleistungsänderung Funktionsauswahl des externen Eingangs Ein/Aus Auswahl der Priorität Einstellung für Lastabwurf Priorität im Nachtbetrieb Nachtbetrieb Stufe 1 Nachtbetrieb Stufe 1+2 Die ordnungsgemäße Prüfung der Inbetriebnahme bestätigt Ort: Datum: Unterschrift des Servicetechnikers...
-
Seite 118: Systemskizze Des Rohrleitungsaufbaues
Systemskizze des Rohrleitungsaufbaues:... -
Seite 119: Displayanzeige
25. Displayanzeige 25.1 F1 – Überwachungsmodus - Abfrage Ist-Werte Funktionsnr. Bauteil Einheit Anzahl der angeschlossenen Inneneinheiten Software-Version der Hauptplatine Software-Version der Inverterplatine Software-Version der Signalplatine Lüfterdrehzahl (Auswahl oberer/ unterer Lüfter mit „Select“) 1/min Drehzahl des Inverterverdichters 1/min Stromaufnahme des Inverterverdichters Ventilstellung des EEV1 Schritte Ventilstellung des EEV2... - Seite 120 3. Sobald „F1“ auf dem Display angezeigt wird, drücken LED105 LED104 LED105 LED104 Sie die ENTER-Taste. Die blinkende Anzeige „F1“ des Display LED 104 wechselt auf eine leuchtende Nummern-Anzeige und auf dem Display LED 105 blinkt eine Ziffer. LED105 LED104 LED105 LED104 4.
-
Seite 121: F2 - Funktionseinstellungsmodus
25.2 F2 – Funktionseinstellungsmodus Funktion Funktionsnr. Einstellwert Einstellung Werkseinstellung 40 - 65 < 40 m Einstellung der Rohrleitungslänge zur ersten Inneneinheit (m) 65 - 90 90 - 120 Verdampfungstemperatur (°C) Verflüssigertemperatur (°C) Extern Aus - keine Verriegelung ext. Eingang (CN 134) Not-Aus, Sperrung der FB Erstbefehl FB Priorität der Betriebsart... - Seite 122 Funktion Funktionsnr. Einstellwert Einstellung Werkseinstellung xx00 xx01 Pulseinstellung 1 für Stromzähler (CN 135) Anzahl der Pulse / kWh xx98 xx99 00xx 01xx Pulseinstellung 2 für Stromzähler (CN 135) Anzahl der Pulse / kWh 98xx 99xx...
-
Seite 123: Funktionseinstellung
25.2.1 Funktionseinstellung MODE SELECT ENTER /EXIT SW107 SW108 SW109 1. Nachdem sichergestellt wurde, dass kein Fehler anliegt, drücken Sie einmal die Taste SW 107 (Mode/Exit). LED105 LED104 LED105 LED104 2. Drücken Sie die Taste SW 108 (Select) bis auf dem Display LED 104 „F2“... - Seite 124 Hinweis LED105 LED104 LED105 LED104 Die Anzeige LED 105 wechselt nach fünf Sekunden automatisch zu einer blinkenden Anzeige, wenn die Taste SW 109 (Enter) nicht gedrückt wurde. LED105 LED104 LED105 LED104 7. Um den Funktionseinstellungsmodus zu beenden, drücken Sie die Taste SW 107 (Mode/Exit)
-
Seite 125: F3 - Funktionsebene
25.3 F3 - Funktionsebene Funktionsnummer Funktion ENTER-Taste Testbetrieb Kühlen für 1 Stunde Testbetrieb Heizen für 1 Stunde Testbetrieb beenden Zwangs-Ölrückführung (verboten) Zwangs-Abtauung (verboten) Automatische Adressierung der Signalverstärker Automatische Adressierung der Inneneinheiten* Installationstest angeschlossener Inneneinheiten (Anzahl und Auslastung) 3 Sekunden drücken Vakuumbetrieb (Öffnen der EEV der Inneneinheiten, Reset durch Spannungsfall) Löschen des Fehlerspeichers der Außeneinheit (F9) Rücksetzung des Stundenzählers der Spannungsversorgung... - Seite 126 4. Durch Drücken der SELECT-Taste wählen Sie mit Hilfe LED105 LED104 LED105 LED104 der Funktionstabelle (1.2 F3 - Funktionsebene) die gewünschte Funktionsnummer. Die ausgewählte Funktionsnummer wird auf dem Display LED 105 angezeigt. Nach Auswahl der Funktionsnummer drücken Sie die Taste ENTER-Taste für mindestens 3 Sekunden. Die LEDs 104 und 105 beginnen zu blinken, dieser Vorgang kann bis zu 10 Minuten dauern.
-
Seite 127: F9 - Fehlerspeicher Außeneinheit
25.4 F9 - Fehlerspeicher Außeneinheit Mittels der Ebene F9 sind die letzten 10 Störmeldungen abruf- und auslesbar. Eine Kurz- oder Detailmeldung wird ausgegeben. Die Meldung mit der Ordnungsnum- mer 00 ist die jüngste, die Meldung mit der Ordnungs- nummer 09 die älteste gespeicherte Störung. Die Zuordnung der angezeigten Fehlercodes finden Sie im Kapitel 27 ab Seite 105. -
Seite 128: Meldungen
26. Meldungen 26.1 Betriebsmeldungen Anzeige Synonym Bedeutung Beschreibung Rücksetzung LED105 LED104 keine Keine Anforderung von einer – Anzeige Inneneinheit und keine Störung LED105 LED104 Mindestens eine Inneneinheit Cool Kühlbetrieb angefordert – fordert Kühlbetrieb an. LED105 LED104 Mindestens eine Inneneinheit Heat Heizbetrieb angefordert –... - Seite 129 26.1.1 F1 – Überwachungsmodus - Abfrage Ist-Werte Funktionsnr. Bauteil Einheit Anzahl der angeschlossenen Inneneinheiten Software-Version der Hauptplatine Software-Version der Inverterplatine Software-Version der Signalplatine Lüfterdrehzahl (Auswahl oberer/ unterer Lüfter mit „Select“) 1/min Drehzahl des Inverterverdichters 1/Sek. Stromaufnahme des Inverterverdichters Ventilstellung des EEV1 Schritte Ventilstellung des EEV2 Schritte...
- Seite 130 4. Die blinkende Anzeige „F1“ des Display LED 104 LED105 LED104 LED105 LED104 wechselt auf eine leuchtende Nummern-Anzeige und auf dem Display LED 105 blinkt eine Ziffer. 5. Durch Drücken der SELECT-Taste wählen Sie mit Hilfe der Funktionstabelle (1.1 F1 - Überwachungsmodus) die Funktionsnummer aus, die Sie anzeigen möchten.
-
Seite 131: Störmeldungen An Fernbedienungen
26.2 Störmeldungen an Fernbedienungen Touch-Fernbedienung (2-adrig) Wenn ein Fehler auftritt, wird folgende Anzeige in der Oberfläche der 2-adrigen Touch-Fernbedienung darstellt. Status Fr 10:00AM Seite 1/ 3 Fehler-information Seite 1/ Modus Sollwert Ausblasrichtung Adresse 26.0 2- 1 Kühl. Auto Fehler code °C Eco betrieb Frostschutz... -
Seite 132: Störmeldungen An Außeneinheit
26.3 Störmeldungen an Außeneinheit LED105 LED104 7-Segment-Anzeige MODE SELECT ENTER /EXIT Mikrotaster SW107 SW108 SW109 Im Fehlerfall wird mit der vierstelligen 7-Segment-Anzei- ge auf der Hauptplatine der Außeneinheit die Anzahl der Fehler angezeigt. Um diese Fehler auszulesen, nutzen Sie die Mikrotaster und gehen Sie wie folgt vor: Grundanzeige im Fehlerfall LED105... - Seite 133 7-Segment-Anzeige der Außeneinheit Detailmeldung 14.2 Netzwerk-Kommunikationsfehler der Inneneinheiten (Master-Slave) Klemme X1-X2 14.5 Inneneinheiten verloren 22.1 Fehler Leistungsindex aller angeschlossenen Inneneinheiten 24.2 Fehler Anzahl Inneneinheiten 26.1 Fehler durch doppelte Adressvergabe der Inneneinheiten 28.1 Fehler bei Automatischer Adressie rung der Inneneinheiten 28.4 Fehler bei Automatischer Adressierung der Signalverstärker 5U.1 Fehler I.E.
- Seite 134 26.3.1 F9 - Fehlerspeicher Außeneinheit Mittels der Ebene F9 sind die letzten 10 Störmeldungen abruf- und auslesbar. Eine Kurz- oder Detailmeldung wird ausgegeben. Die Meldung mit der Ordnungsnum- mer 00 ist die jüngste, die Meldung mit der Ordnungs- nummer 09 die älteste gespeicherte Störung. Die Zuordnung der angezeigten Fehlercodes finden Sie im ab Seite 297.
