Fujitsu swegon ARXC 036GTEH Montage- Und Betriebsanleitung Seite 21

*c *c
Ch 1 Ch 2
*c
Ch 3

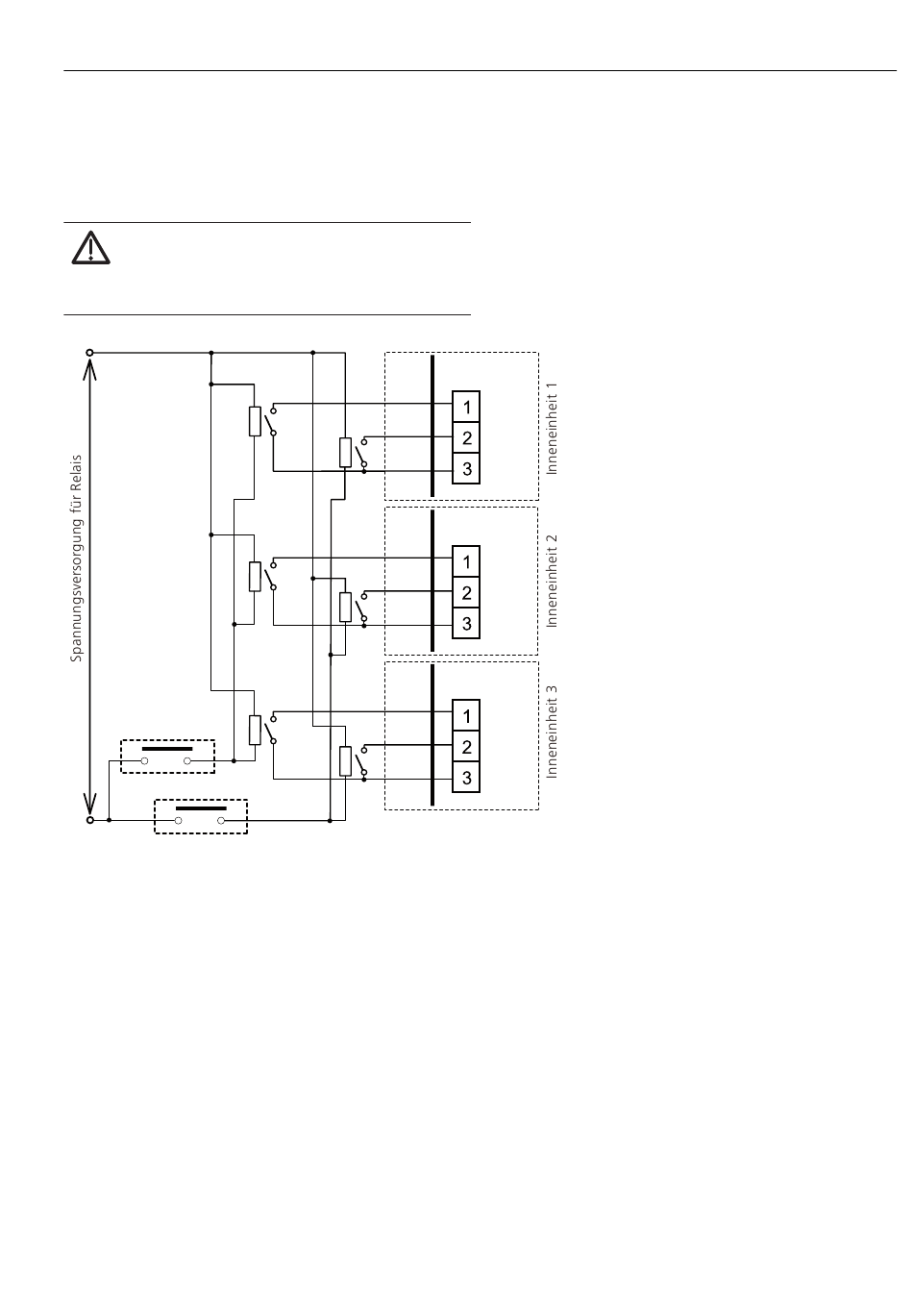

Schaltschema potentialfreier Kontakte (Parallelschaltung)
Bei Parallelschaltung der Kontakte verschiedener Inneneinheiten
bauseits
müssen diese Kontakte voneinander galvanisch getrennt sein.
Achtung!
Bei direkter Verbindung der Kontakte verschiedener Inneneinheiten
kann ein Kurzschluss auftreten, der die Einheiten zerstören kann!
Eingabeeinheit 1
Eingabeeinheit 2
K1
K4
K2
K5
K3
K6
K1 - K6 : Relais
(Baustein für Gleichstrom)
2 CNA02
3
GND
*d
1
CNA04
2
CNA02
CNA02
CNA02
21
