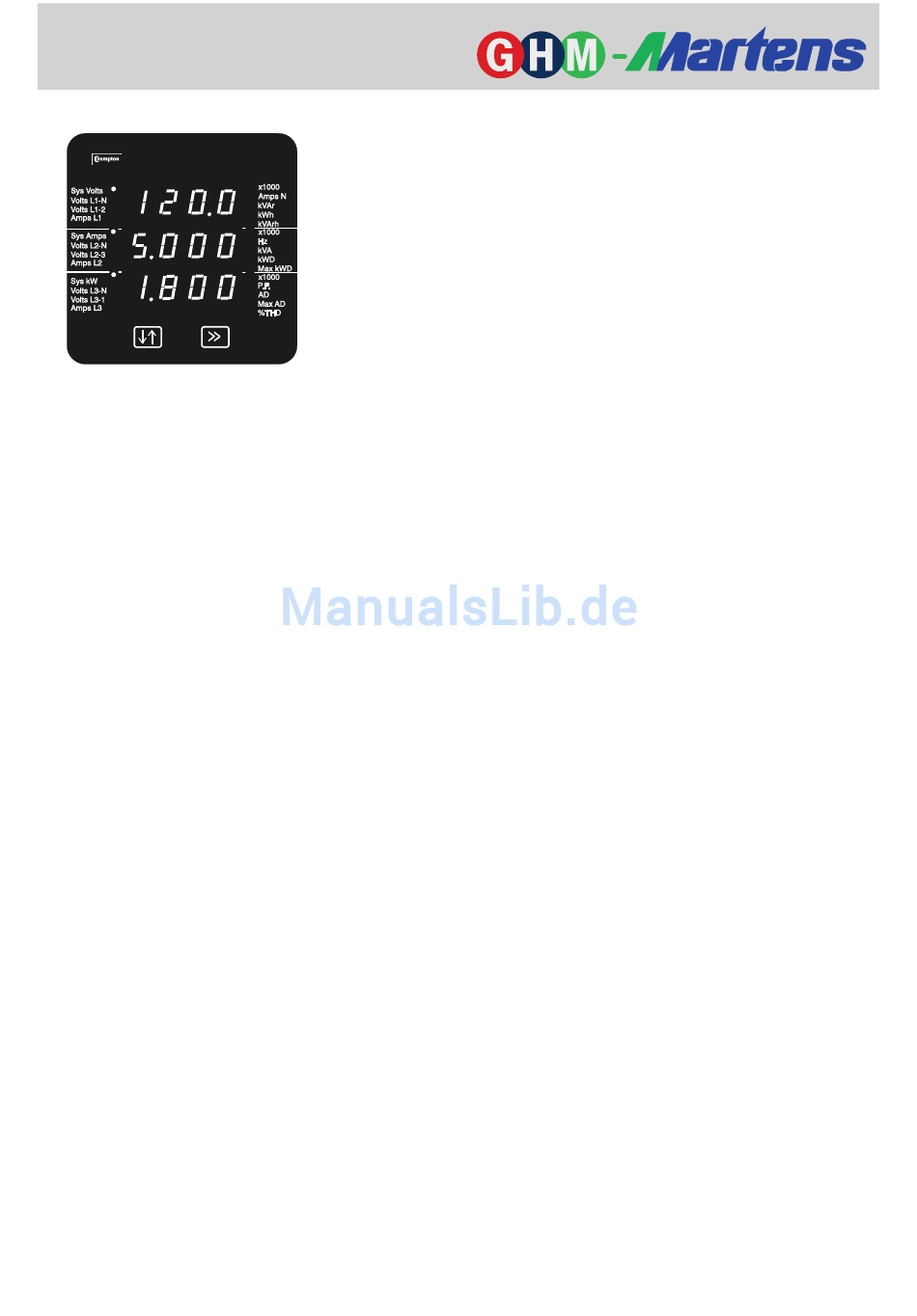

Standardanzeige
(nach dem Einschalten)
1.2 Maximale Leistungsmessung
Das Integra ist auf eine maximale Leistungsanzeige von 360 MW beschränkt. Während des Einrich-
tens überprüft das Integra die Einstellungen für Primärspannung und -strom. Eingaben, die eine
Leistung von mehr als 360 MW ergeben, werden nicht angenommen. Detaillierte Angaben hierzu
finden Sie in dem Kapitel über das Einrichten von Primärspannung und -strom. Die Begrenzung auf
eine Maximalleistung von 360 MW bezieht sich auf 120 % des Nennstroms und 120 % der Nenn-
spannung, d.h. eine System-Nennleistung von 250 MW.
1.1 Messfunktionen
Das Integra zeigt folgende Messgrößen (je nach Schaltungsart) an:
Systemspannung (Durchschnittsspannung aller Phasen gegen N)
Systemstrom (Durchschnittsstrom aller Phasen)
Gesamtoberwellengehalt (THD%) von Spannung und Strom
Systemfrequenz (Hz)
Spannung Phase-N für jede Phase (nicht bei Drehstrom-Dreileiter-
systemen)
Spannung zwischen den Phasen (verkettete Spannung) für jede
Phase (berechnet in Vierleiter-Drehsstromsystemen, gemessen in
Dreileiter-Drehstromsystemen)
Strom in jeder Phase
Neutralleiterstrom
Leistungsfaktor
Wirkleistung (kW)
Blindleistung (kVAr)
Scheinleistung (kVA)
Wirkenergie (kWh) Import und Export
Blindenergie (kVarh) Import und Export
Mittelwert des zeitlich integrierten Stroms im System (AD)
Mittelwert der zeitlich integrierten Leistung im System (kWD)
Maximalwert des zeitlich integrierten Stroms im System (Max AD)
Maximalwert der zeitlich integrierten Leistung im System
(Max kWD)
Das Integra verfügt über Einrichtdisplays für:
Maximalstrom (im Regelfall Primärwert der Stromwandler)
Spannungswandler – Primär- und Sekundärspannungen,
Integrationszeit für den Strom- und Energiemittelwert (Bezug)
Impulsdauer und Frequenzteiler für den Impulsausgang (Option)
Modbus-Parameter der seriellen Schnittstelle RS485 (Option)
1 oder 2 Analogausgänge (Option)
Ein oder Zwei Impuls-Relaisausgänge (Option)
Die Einbindung von optional vorhandenen LonWorks™-
oder Profibus™-Schnittstellen erfolgt extern
entsprechend den systembedingten Standards.
8
Integra 1530 Ausgabe 2 DE 05.04 26.04.05
