2. Displays
Das Display wird hauptsächlich in zwei Betriebsarten verwendet: Zur Darstellung von Messwerten
und zum Einrichten von Parametern.

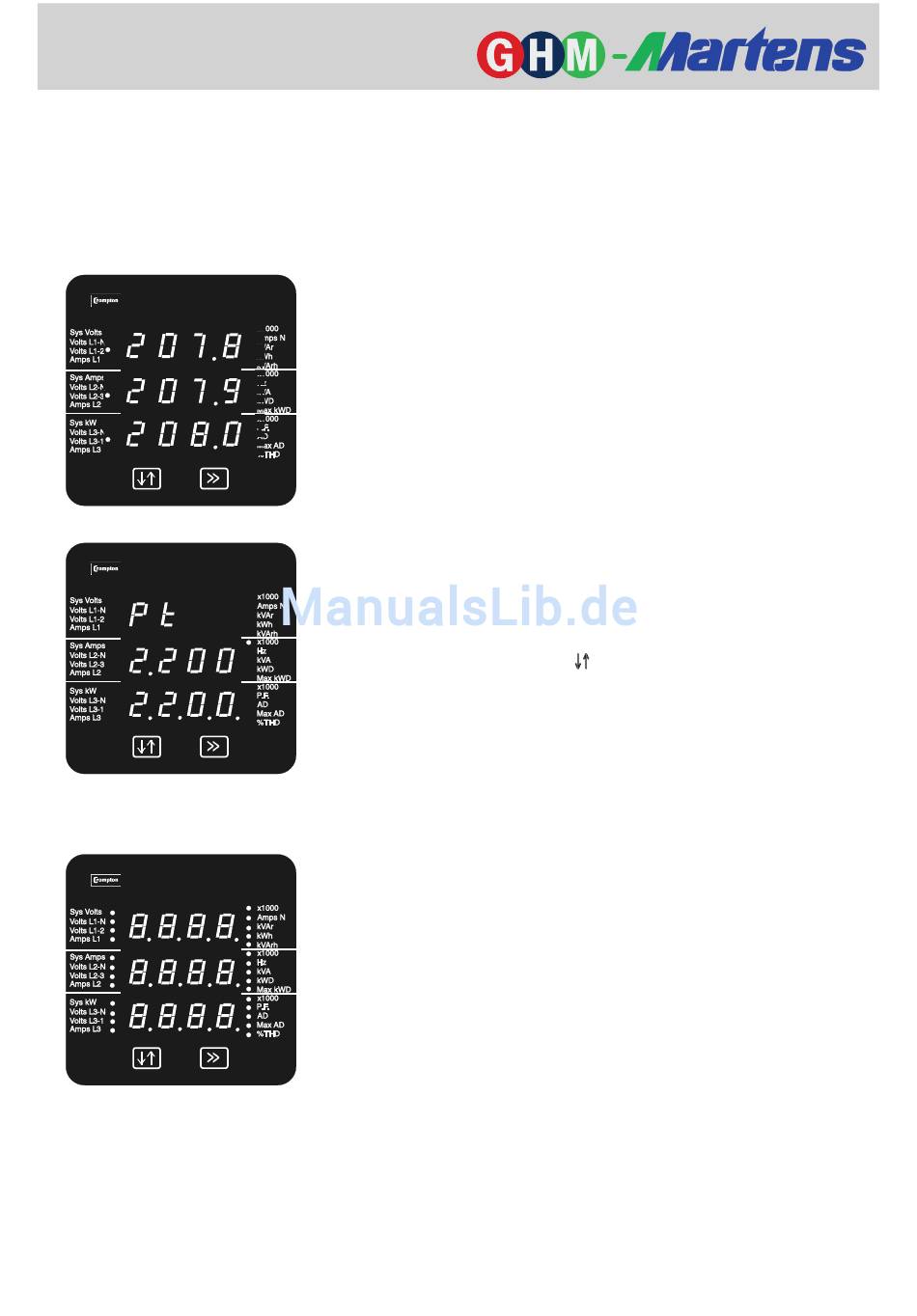

2.1 Layout
Eingabedisplay
Bestätigungsdisplay
2.2 Einschaltdisplay
Im Anzeigebetrieb können drei Messwerte in drei Zeilen dargestellt
werden. In jeder Zeile werden dabei der Messwert und die Einheit
des Parameters angezeigt.
Mit der Taste >> werden die Displays nacheinander aufgerufen.
Im Einrichtbetrieb wird in der obersten Zeile die Abkürzung des
Parameters dargestellt. Die mittlere Zeile enthält den Wert des
Parameters und die unterste Zeile dient zur Bestätigung des
eingegebenen Werts.
In der Regel wird mit der Taste ?B der Wert eines Parameters
geändert und mit der Taste >> bestätigt.
Danach erfolgt ein Wechsel zum nächsten Einrichtdisplay.
Das Beispiel zeigt das Display zur Bestätigung der Primärspannung
des Spannungswandlers.
Bei Einschalten der Spannung werden zwei Displays angezeigt.
Im ersten Display werden die LEDs eingeschaltet und daher kann
dieses Display zur LED-Funktionsprüfung verwendet werden.
