3.5 Skalenendwert des Stroms*
Dieser Parameter ist der Wert des Stroms am Skalenendwert (meist der Primär-Nennstrom der
Stromwandler), der als Phasenstrom angezeigt wird. Das Display erlaubt die Darstellung der Phasen-
ströme unter Berücksichtigung von Übersetzungsverhältnisse der Stromwandler. Die dargestellten
Werte geben den Strom in Ampere (A) an. Wird in diesem Display beispielsweise 800 eingegeben,
werden 800 A angezeigt, wenn der höchste Nennstrom [normalerweise 5 A (oder wenn werkseitig
vorgesehen, 1 A)] durch die Stromeingänge des Integra fließt. Bei Verwendung eines 4. Strom-
wandlers (Neutralleiter-Strom) ist die Skalierung identisch mit der für 3 Stromwandler (Phase).
Die Begrenzung auf eine Höchstleistung von 360 Megawatt bezieht sich auf 120 % des Nennstroms
und 120 % der Nennspannung, d.h. eine System-Nennleistung von 250 Megawatt.
Wird nach der Eingabe der niedrigsten Stelle die Taste >> betätigt, erfolgt ein Wechsel zum
Bestätigungsmodus des Skalenendstroms.
Der zulässige Bereich liegt zwischen 1 und 9999 A. Mit der Taste >> wird automatisch eine
1 gesetzt, wenn eine Null angezeigt wird.
3.6 Primärspannung der Spannungswandler (sofern vorhanden)*
Dieser Wert ist der Skalenendwert der Spannung, der bei einem Vierleitersystem als UL1-N ; UL2-N
bzw. UL3-N und bei einem Dreileitersystem als UL1-L2 ; UL2-L3 bzw. UL3-L1 oder bei einem ein-
phasigen System als U angezeigt wird. Mit diesem Display wird die Spannung Phase-N und Phase-
Phase einschließlich des jeweiligen Übersetzungsverhältnisses der Spannungswandler bis max.
400 kV angezeigt. Angezeigt wird die Spannung in kV (Multiplikator x1000 beachten). Bei einer
Systemspannung von 2,2 kV und einem Spannungswandler mit einer Sekundärspannung von
110 V ist beispielsweise ein Wert von 2.200 einzustellen.
Wird das Integra ohne Spannungswandler betrieben, d.h. die zu messende Spannung ist direkt an
den Eingangsklemmen angeschlossen, kann dieser Einrichtschritt übersprungen werden.
Sind die Primär- und die Sekundärspannung der Spannungswandler eingegeben worden und soll
das Integra dann ohne Spannungswandler betrieben werden, müssen sowohl die Primär- als auch
die Sekundärspannung der Spannungswandler auf den höchsten Nennwert der zulässigen Span-
nung des Integra eingestellt werden. Gehen Sie beim Einstellen der Spannungswandler-Primär-
spannung wie folgt vor:
1
Mit der Taste >> wird die aktuelle Einstellung übernommen und
das nächste Einrichtdisplay angezeigt.
Mit der Taste ?B wechseln Sie in den Eingabemodus zur Änderung
des Skalenendwerts des Stroms (siehe Abschnitt 3.2 Ziffernein-
gabe).
Mit der Taste >> wird die aktuelle Einstellung übernommen und
das nächste Einrichtdisplay angezeigt.
Mit der Taste ?Berfolgt die Rückkehr in den Eingabemodus.
Ein Produkt aus Primärstrom und Primärspannung, das eine abso-
lute Höchstleistung (120 % des Nennstroms und der Spannung)
von 360 Megawatt überschreitet, ist nicht zulässig. Der Einstellbe-
reich der höchsten Stelle kann daher je nach der aktuellen Einstel-
lung der Primärspannung begrenzt sein.
*

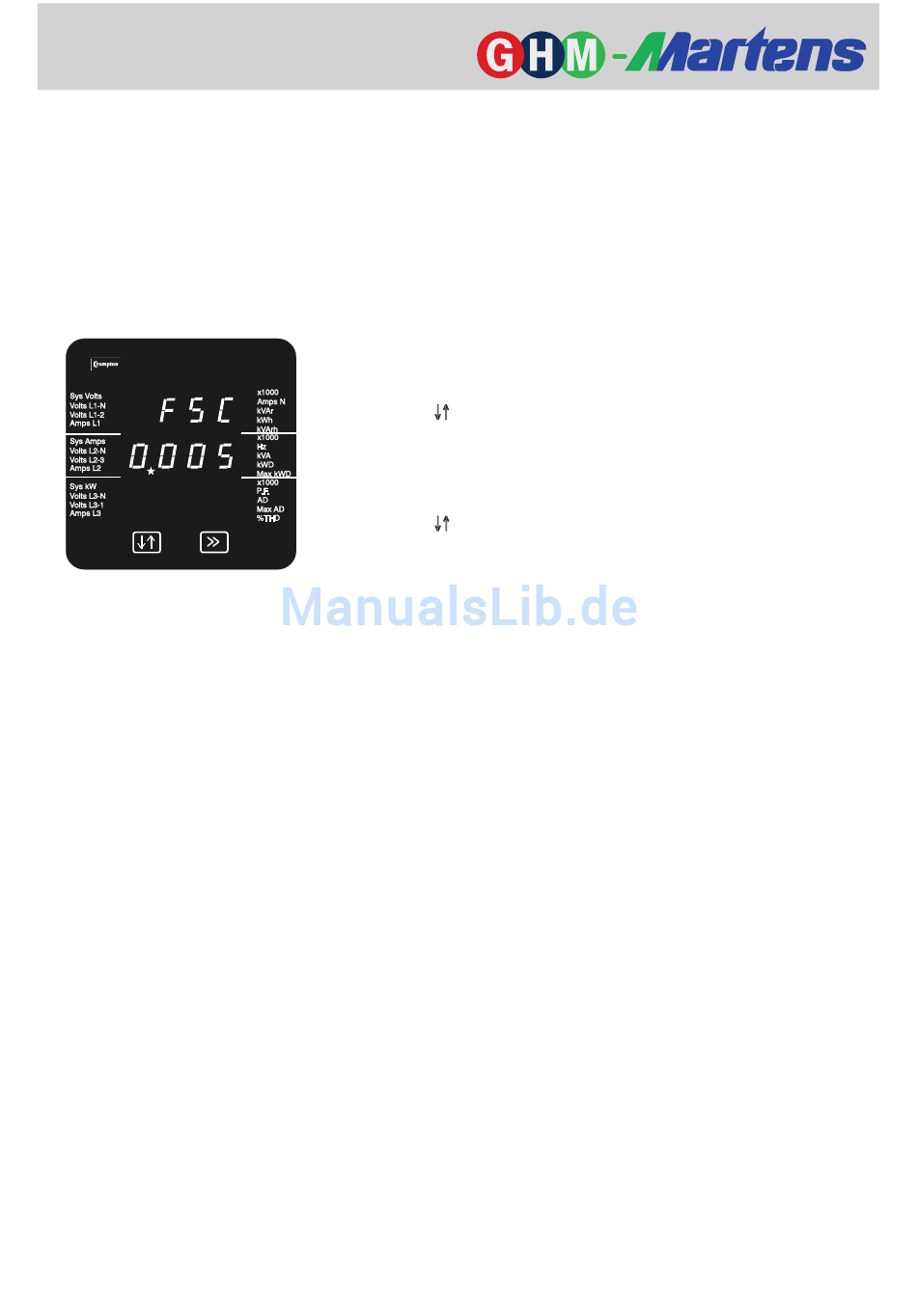

FSG = Full Scale Current = Skalenendwert des Stroms
1
*
Pt = Phase transformen (US) = Spannungswandler
2
22
2
Integra 1530 Ausgabe 2 DE 05.04 26.04.05
