System 300S

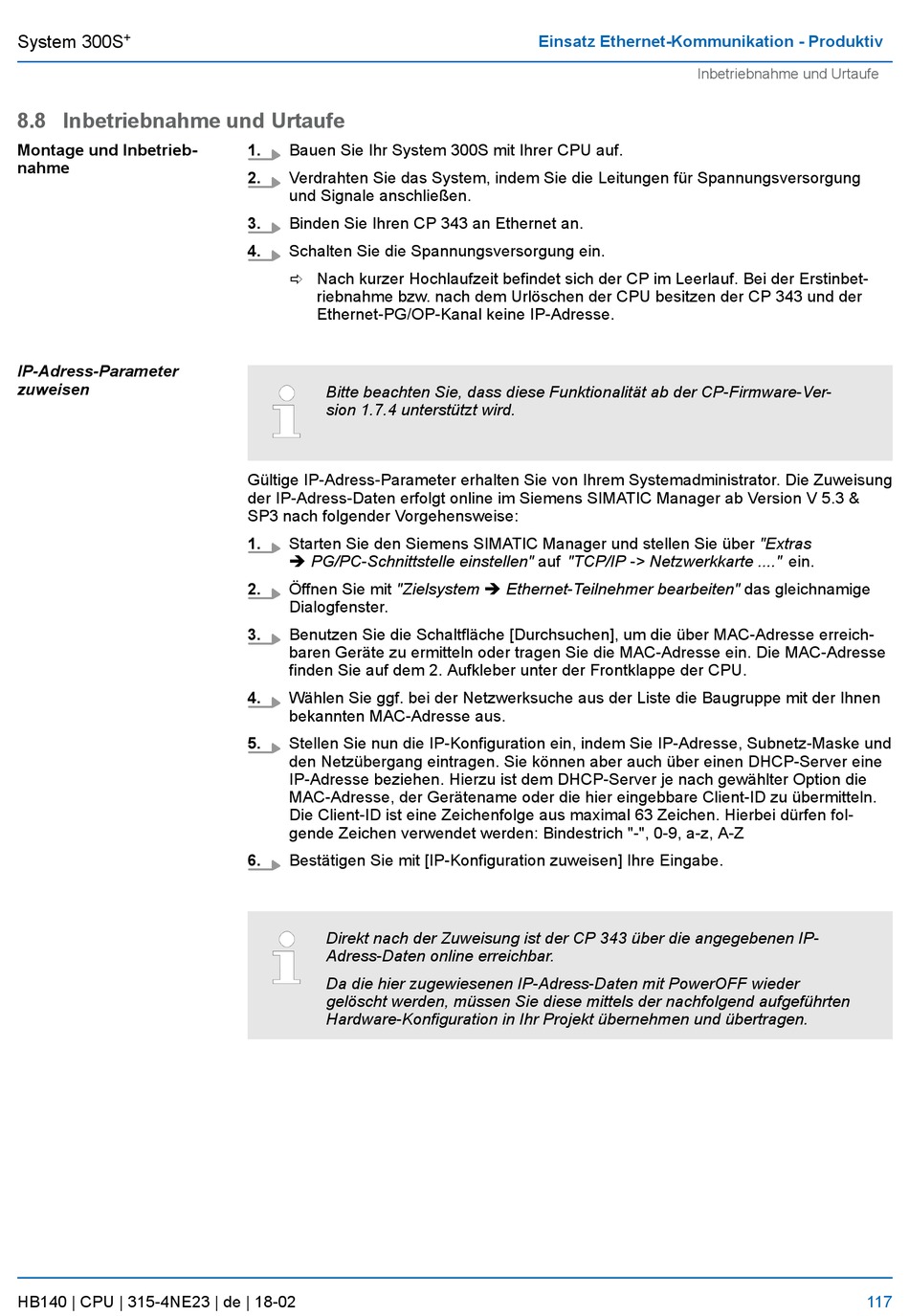

8.8 Inbetriebnahme und Urtaufe
Montage und Inbetrieb-
nahme
IP-Adress-Parameter
zuweisen
HB140 | CPU | 315-4NE23 | de | 18-02
1.
Bauen Sie Ihr System 300S mit Ihrer CPU auf.
2.
Verdrahten Sie das System, indem Sie die Leitungen für Spannungsversorgung
und Signale anschließen.
3.
Binden Sie Ihren CP 343 an Ethernet an.
4.
Schalten Sie die Spannungsversorgung ein.
ð Nach kurzer Hochlaufzeit befindet sich der CP im Leerlauf. Bei der Erstinbet-
riebnahme bzw. nach dem Urlöschen der CPU besitzen der CP 343 und der
Ethernet-PG/OP-Kanal keine IP-Adresse.
Bitte beachten Sie, dass diese Funktionalität ab der CP-Firmware-Ver-
sion 1.7.4 unterstützt wird.
Gültige IP-Adress-Parameter erhalten Sie von Ihrem Systemadministrator. Die Zuweisung
der IP-Adress-Daten erfolgt online im Siemens SIMATIC Manager ab Version V 5.3 &
SP3 nach folgender Vorgehensweise:
1.
Starten Sie den Siemens SIMATIC Manager und stellen Sie über "Extras
è PG/PC-Schnittstelle einstellen" auf "TCP/IP -> Netzwerkkarte ...." ein.
2.
Öffnen Sie mit "Zielsystem è Ethernet-Teilnehmer bearbeiten" das gleichnamige
Dialogfenster.
3.
Benutzen Sie die Schaltfläche [Durchsuchen], um die über MAC-Adresse erreich-
baren Geräte zu ermitteln oder tragen Sie die MAC-Adresse ein. Die MAC-Adresse
finden Sie auf dem 2. Aufkleber unter der Frontklappe der CPU.
4.
Wählen Sie ggf. bei der Netzwerksuche aus der Liste die Baugruppe mit der Ihnen
bekannten MAC-Adresse aus.
5.
Stellen Sie nun die IP-Konfiguration ein, indem Sie IP-Adresse, Subnetz-Maske und
den Netzübergang eintragen. Sie können aber auch über einen DHCP-Server eine
IP-Adresse beziehen. Hierzu ist dem DHCP-Server je nach gewählter Option die
MAC-Adresse, der Gerätename oder die hier eingebbare Client-ID zu übermitteln.
Die Client-ID ist eine Zeichenfolge aus maximal 63 Zeichen. Hierbei dürfen fol-
gende Zeichen verwendet werden: Bindestrich "-", 0-9, a-z, A-Z
6.
Bestätigen Sie mit [IP-Konfiguration zuweisen] Ihre Eingabe.
Direkt nach der Zuweisung ist der CP 343 über die angegebenen IP-
Adress-Daten online erreichbar.
Da die hier zugewiesenen IP-Adress-Daten mit PowerOFF wieder
gelöscht werden, müssen Sie diese mittels der nachfolgend aufgeführten
Hardware-Konfiguration in Ihr Projekt übernehmen und übertragen.
Einsatz Ethernet-Kommunikation - Produktiv
Inbetriebnahme und Urtaufe
117
