GYS AUTOPULSE T1 Betriebsanleitung Seite 43

Betriebsanleitung
Start und Stromanstieg, der Schweißzyklus beginnt. Beim Loslassen des Brennertasters beginnt der Stromabsenkung bis der Crater Filler-Strom
erreicht wird. Danach schneidet die Stopp-Phase den Draht ab und es folgt die Gasnachströmung. Wie im Standardmodus kann der Schweißvorgang
während der Gasnachströmung ohne Hotstartphase neugestartet werden.

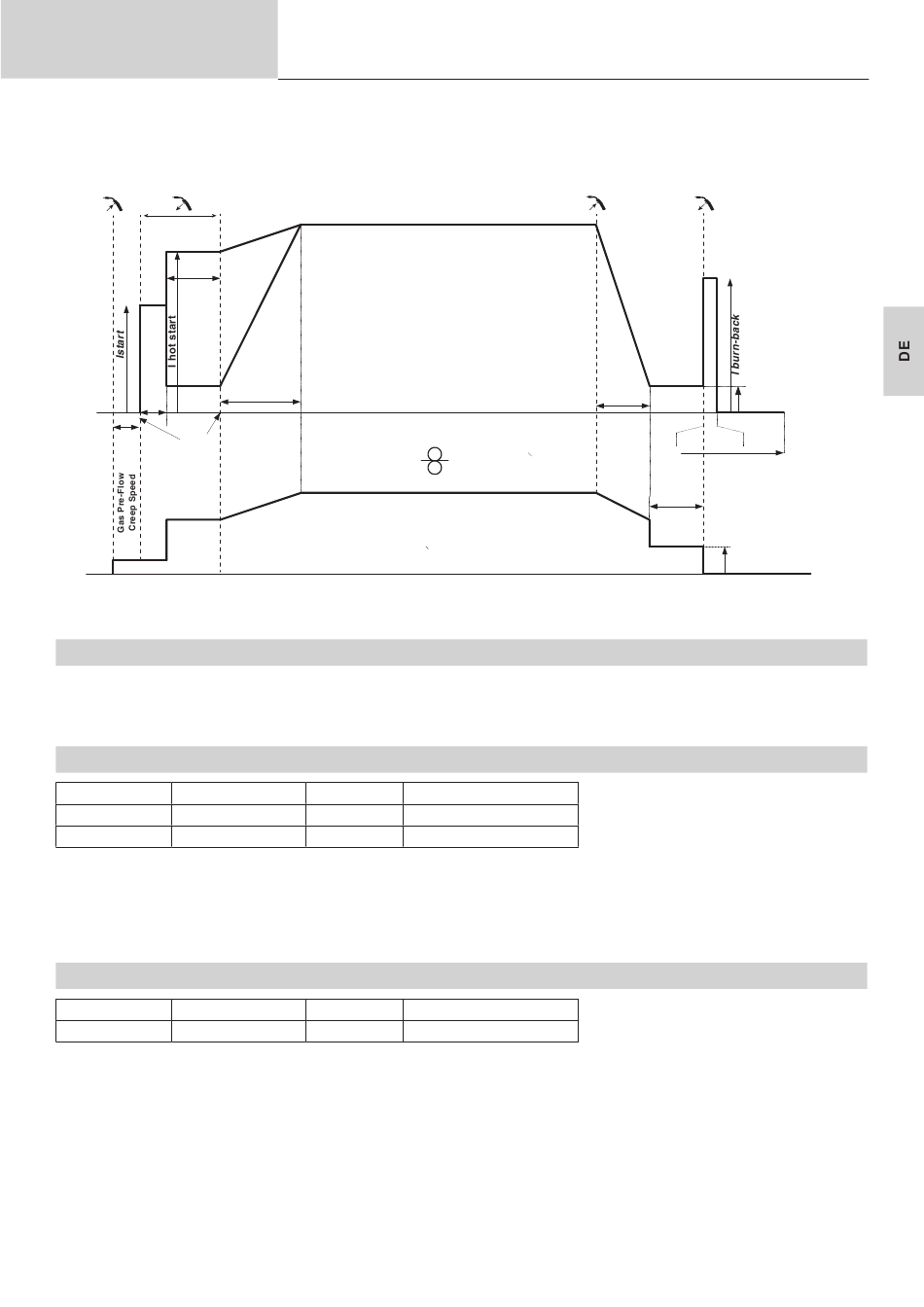

4T Puls:
T hotstart
Dstart
4T
Soft-start
Beim 4T Pulsverfahren wird die Dauer der Gasvorströmung und Gasnachströmung zeitgesteuert. Hot Start und Kraterfüller mittels Brennertaster
ENERGIE
Modus, der zum Schweißen mit Energieregelung entwickelt wurde, und für den eine Schweißbeschreibung (WPS) beiliegt. Dieser Modus er-
möglicht, zusätzlich zur Energieanzeige der Naht nach dem Schweißen die Einstellung des Wärmekoeffizienten entsprechend der verwendeten
Norm: 1 für ASME-Normen und 0,6 (WIG) oder 0,8 (MMA/MIG-MAG) für europäische Normen. Die angezeigte Energie wird berechnet unter
Berücksichtigung dieses Koeffizienten.
PUSH-PULL-BRENNER (OPTIONAL)
Referenz Drahtdurchmesser
044111 0.6 > 1.0 mm
046283 0.6 > 1.2 mm
Ein Push-Pull-Brenner kann über den Anschluss (I-12) an den Generator angeschlossen werden. Dieser Brennertyp ermöglicht die Verwendung
von AlSi-Draht auch in Ø 0,8 mm mit einem 8 m langen Brenner. Der Brenner kann in allen MIG-MAG-Schweißmodi verwendet werden.
Die Erkennung des Push-Pull-Brenners erfolgt durch einfaches Drücken der Brennertaste.
Bei Verwendung eines Potentiometer-Push-Pull-Brenner wird über die Einstellung an der Schnittstelle der Maximalwert des Einstellbereichs einges-
tellt.
Das Potenziometer ermöglicht es dann, zwischen 50 % und 100 % dieses Wertes zu variieren.
SPOOL GUN-BRENNER (OPTIONAL)
Referenz Drahtdurchmesser
041486 0.6 > 1.0 mm
Ein Spool Gun-Brenner kann über den Anschluss (I-13) an den Generator angeschlossen werden. Sie kann nur im Synergie-, Standard- und ma-
nuellen Modus verwendet werden.
- Im manuellen Modus ist nur der Einstellknopf für die Drahtgeschwindigkeit an den Brenner verlagert (keine Einstellung über die Maschinensch-
nittstelle möglich).
- Im synergischen Modus kann der Einstellknopf zwischen 50% und 100% des am HMI eingestellten Wertes wirken.
Die Erkennung des Push-Pull-Brenners erfolgt durch einfaches Drücken des Auslösers.
Für weitere Einzelheiten lesen Sie bitte die mit dem Brenner gelieferte Anleitung.
Übersetzung der
Originalbetriebsanleitung
T upslope
Mindest
4 m
4 m
Mindest
4 m
I
T downslope
Art der Kühlung
Luft
Luft
Art der Kühlung
Luft
AUTOPULSE T1-T3
I Blackout
Gas post-Flow
T burn-back
4T
T crater Filler
I crater Filler
