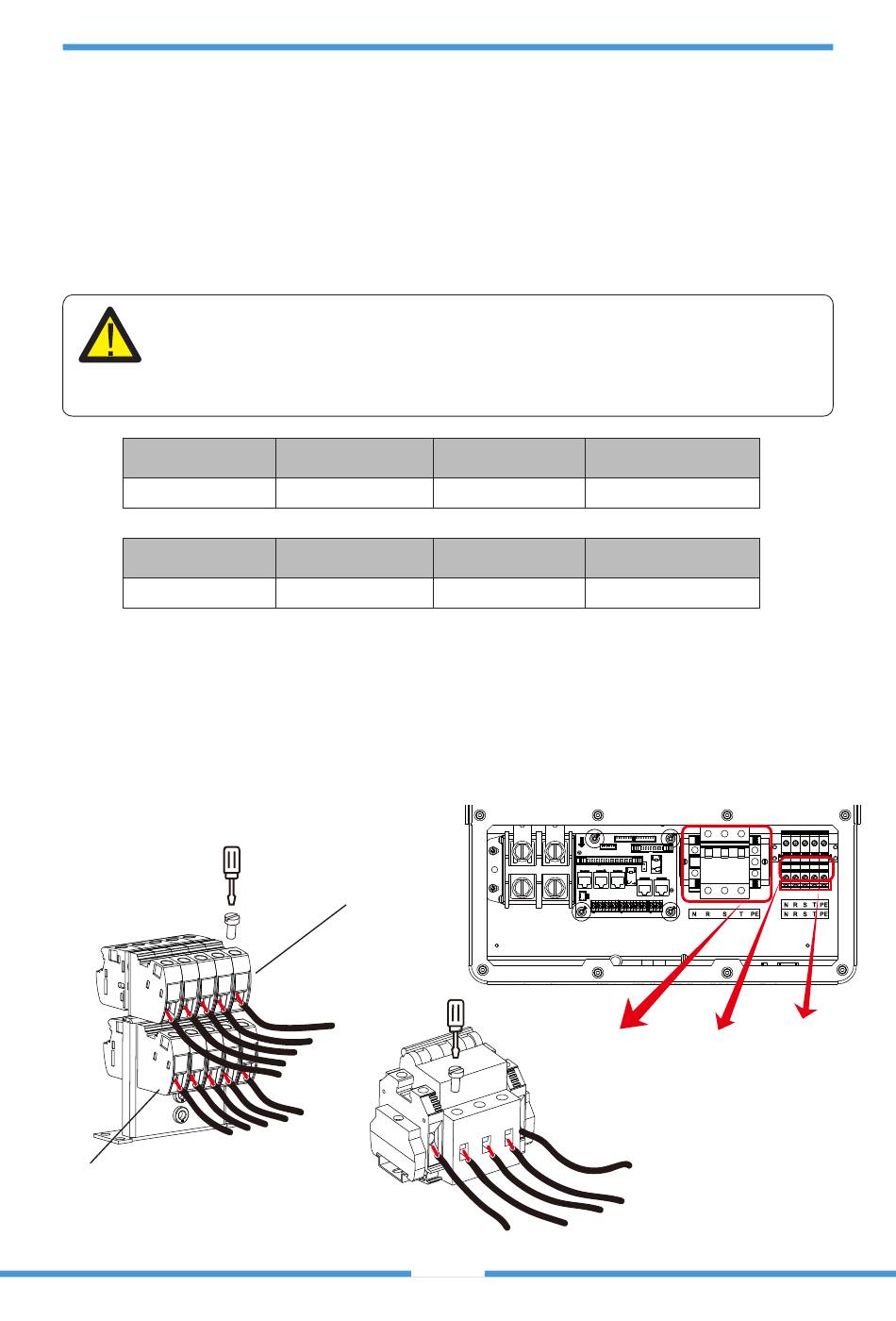

3.4 Netzanschluss und Ersatzlastanschluss

· Vor dem Anschluss an das Stromnetz installieren Sie bitte einen separaten AC-Schutzschalter
zwischen Wechselrichter und Netz. Dadurch wird sichergestellt, dass der Wechselrichter während der
Wartung sicher getrennt werden kann und vollständig vor Überstrom geschützt ist. 20A für 8kW, 32A
für 10kW und 32A für 12KW sind die empfohlenen Werte für den AC-Schutzschalter für den
Lastanschluss. Der empfohlene AC-Schutzschalter für den Netzanschluss ist 63A für 8kW, 63A für
10kW und 63A für 12KW.
· Es gibt drei Klemmenblöcke mit den Markierungen "Grid"(Netz) "Load"(Last) und "GEN"(Generator).
Bitte schließen Sie die Eingangs- und Ausgangsanschlüsse nicht falsch an.
Es ist sehr wichtig für die Sicherheit und den effizienten Betrieb des Systems, ein
geeignetes Kabel für den AC-Eingangsanschluss zu verwenden. Um die
Verletzungsgefahr zu verringern, verwenden Sie bitte die unten aufgeführten
empfohlenen Kabel.
Model
5/6/8/10/12KW
Model
8/10/12KW
Bitte f hren Sie die folgenden Schritte aus, um den Grid(Net
ü
(Generator)-Anschlu
1.Bevor Sie den Netz-, Last- und Generatoranschluss verdrahten, schalten Sie zuerst den
AC-Schalter oder Trennschalter aus.
2.Entfernen Sie die 10mm lange Isolierhülse, schrauben Sie die Schrauben ab, führen Sie die
Drähte entsprechend der auf der Klemmenleiste angegebenen Polarität ein und ziehen Sie
die Klemmenschrauben fest. Achten Sie auf vollständigen Anschluss.
GEN-Anschluss
Ersatzlastanschluss
Drahtst r
ä k
11AWG
Netzanschluss
Drahtst r
ä k
11AWG
Tabelle 3-3 Empfohlene Größe für AC-Leitungen
u verdrahten:
ß z
Last
PE
T （L3）
S （L2）
R （L1）
N
PE
T （L3）
S （L2）
R （L1）
N
Netz
e Kabel (mm )
²
4
e Kabel (mm )
²
4
z
PE
N
T
R S
N
- 12 -
Touque-Wert (max)
1.2Nm
Touque-Wert (max)
1.2Nm
)-, Load(Last)- und Gen
Netz
Last GEN-Anschluss
PE
T （L3）
S （L2）
R （L1）
