3. Aufbau und Funktion
3.2 Screen
Im Screen wird das Bild erzeugt. Der Screen ist aus einer Fresnel-Linse und einem Frontelement aufgebaut.
Fresnel Lens
Die Fresnel-Linse lenkt das vom Objektiv kommende Licht so ab, dass es senkrecht auf das folgende Front Ele-
ment fällt.
Front Element
Das Front Element sorgt für eine gezielte Lichtverteilung sowohl in horizontaler als auch in vertikaler Richtung
und trägt zum hohen Kontrast bei.
Textur der Screen Oberfläche
Die Oberfläche des Screens hat eine spezielle Textur. Diese Textur minimiert direkte Reflexionen des Umge-
bungslichts und trägt damit ebenfalls zum hohen Kontrast bei.
3.3 Prinzip der DMD Projektion
In Projektoren, die ein single Chip DMD einsetzen, wird das DMD nacheinander mit den drei Primärfarben (rot,
grün, blau) beleuchtet.

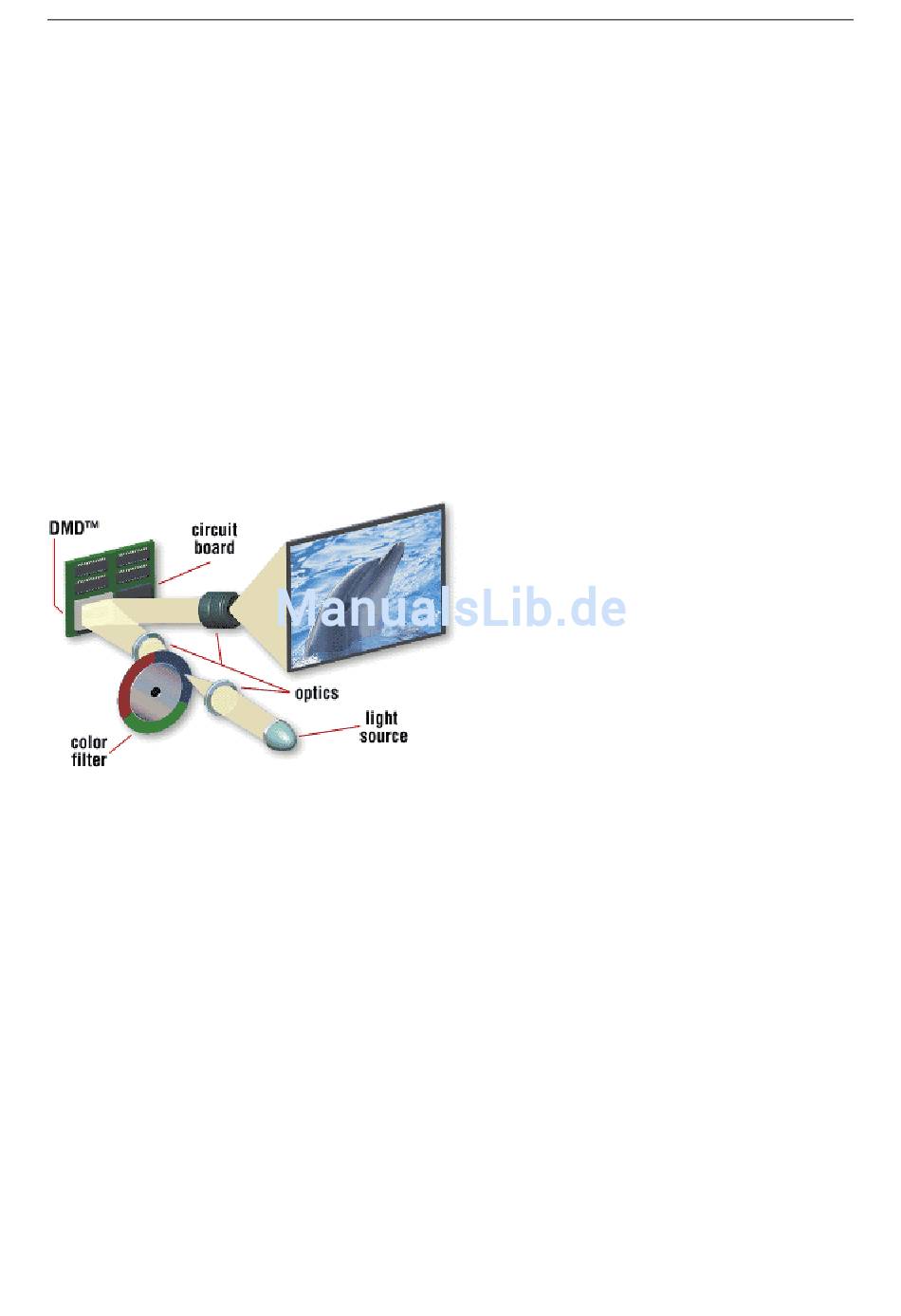

Abbildung 3-2
Prinzip eines single Chip DMD Projektors
Ein Kondensor sammelt das abgestrahlte Licht der Lichtquelle und beleuchtet die Oberfläche des Farbfilterrades.
Ein zweiter Kondensor sammelt das Licht, das durch das Farbfilterrad transmittiert wurde, und sorgt für eine
gleichmäßige Ausleuchtung der Oberfläche des DMD. Je nachdem, in welcher Position die Spiegelchen stehen
(+12°/+10° oder –12°/-10°), wird das Licht entweder auf die Eingangspupille des Objektivs reflektiert (AN) oder
vom Objektiv weg reflektiert (AUS).
Das Objektiv erfüllt zwei Aufgaben: es sammelt das Licht eines jeden Spiegelchens, das sich in der "An-Stellung"
(+12°/+10°) befindet, und projiziert ein vergrößertes Bild des Micro-Spiegels auf den Projektionsschirm.
Das Beispiel zeigt ein Farbfilterrad mit drei Segmenten, eines für rot, grün, und blau. Es gibt auch Typen, wo es
für die Primärfarben je zwei Segmente gibt (RGBRGB), oder wo es neben den Segmenten für die Primärfarben
auch ein Segment für weiß gibt (RGBW).
Als Lichtquelle in O
V
D Projektionsmodulen werden zwei UHP Lampen eingesetzt, die als redundantes Dop-
VER
IEW
pellampensystem angeordnet sind. Ein Lampenlift fährt die jeweils aktive Lampe vor die stationäre Optik.
____________________________________________________________________
Barco - OverView D Serie - Doc-3353-0 - Benutzerhandbuch - Revision 05 - Aug 2005
3-4
