Wartungsfläche
Hinter jedem Projektionsmodul muss über die gesamte Breite eine Wartungsfläche zur Verfügung stehen. Diese
muss begehbar und ständig zugänglich sein. Die genauen Richtlinien für eine solche Wartungsfläche sind der
Arbeitsstättenverordnung zu entnehmen. .
Maße
a
96.5
mm
b
66.5
mm
c
664.5
mm
d
803
mm
*600: Bitte beachten Sie die in Ihrem Land geltenden Gesetze zur Arbeitsstättenverordnung!
Die Projektionsmodule können linear oder auch polygonal angeordnet werden. Der Winkel zwischen zwei Modu-
len beträgt 5 oder 8 Grad (50" Systeme), bzw. 3 Grad, 5 Grad oder 8 Grad (67" Systeme). Andere Winkel sind
auf Anfrage lieferbar.
Barco - OverView D Serie - Doc-3353-0 - Benutzerhandbuch - Revision 05 - Aug 2005
10. Hinweise zur Projektierung
Linearer und polygonaler Aufbau vonOverView mDG50-DL
__________________________________________________________________

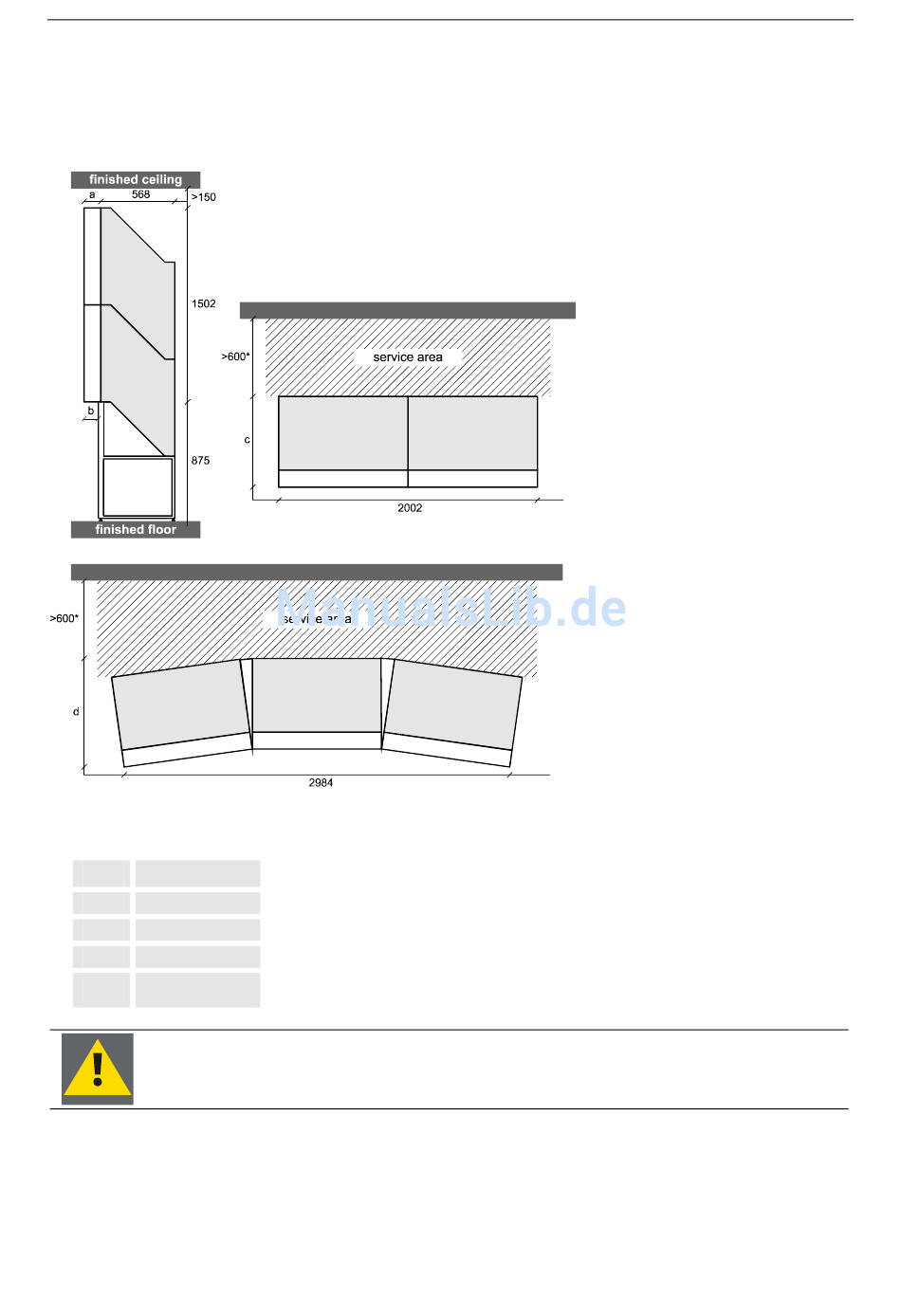

Abbildung 10-1
(Alle Angaben in mm)
