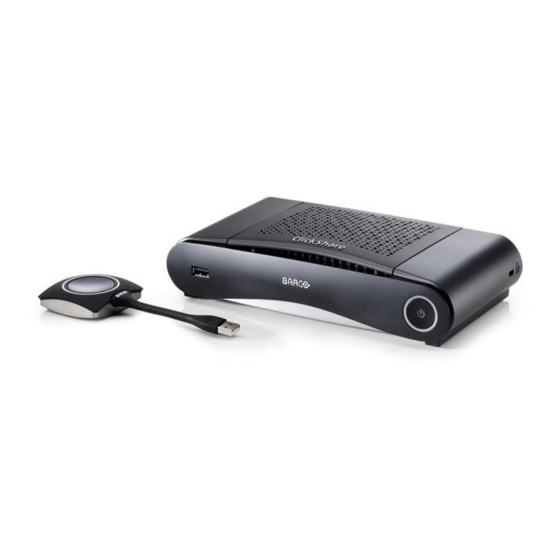

Barco ClickShare CS-100 Installationshandbuch
  1. Anleitungen
  2. Marken
  3. Barco Anleitungen
  4. Beamer-Zubehör
  5. ClickShare CS-100
  6. Installationshandbuch
Barco ClickShare CS-100 Installationshandbuch

Barco ClickShare CS-100 Installationshandbuch

Vorschau ausblenden Andere Handbücher für ClickShare CS-100:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

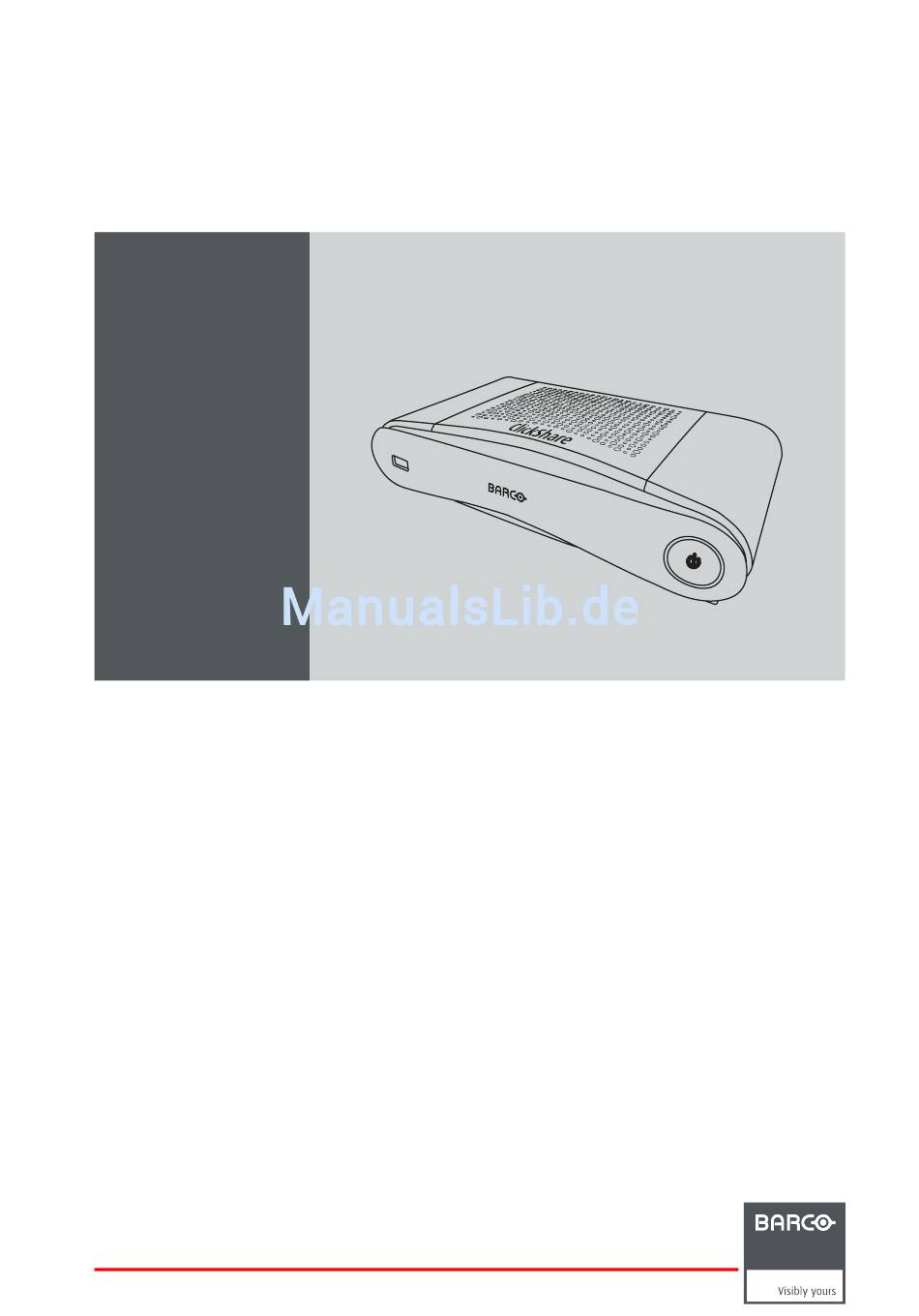

ClickShare CS-100
Installationshandbuch
R5900022DE/04
14/07/2016

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Barco ClickShare CS-100

Inhaltszusammenfassung für Barco ClickShare CS-100

  • Seite 1 ClickShare CS-100 Installationshandbuch R5900022DE/04 14/07/2016...
  • Seite 2 Barco NV President Kennedypark 35, 8500 Kortrijk, Belgium Fon: +32 56.23.32.11 Fax: +32 56.26.22.62 Support: www.barco.com/en/support Besuchen Sie uns im Internet:: www.barco.com Gedruckt in China...

  • Seite 3: Änderungen

    RUNG EINVERSTANDEN. Die Software ist lizensiert und wird Ihnen von BARCO nicht verkauft, sondern auf einer nicht exklusiven Basis und nur unter den Bedin- gungen dieser Lizenz zur Verfügung gestellt. BARCO behält sich alle Rechte vor, die Ihnen nicht ausdrücklich eingeräumt werden. Auch wenn Sie Eigentümer des Datenträgers sind, auf dem die Software zur Verfügung gestellt wird, bleiben Eigentum und Urheberrechte der...
  • Seite 4 Freistellung einer Software oder eines zugehörigen Teils verpflichtet, (i) das auf Spezifikationen, Zeichnungen, Modellen oder anderen, von Ihnen zur Verfügung gestellten, Daten beruht, (ii) das nicht von Barco zur Verfügung gestellt wurde, (iii) das von Ihnen entgegen des Verbots modifiziert wurde, (iv) falls eine mutmaßliche Verletzung von Rechten durch Sie vorliegt, nachdem Ihnen Modifikationen zur Verfügung gestellt wurden, mit denen eine solche mutmaßliche Verletzung von Rechten verhindert wird, oder (v)
  • Seite 5 Softwareauswahl durch Sie erfolgt und auf Ihrer eigenen Wahl und Entscheidung beruht. Diese Softwarelizenz ist die einzige Vereinbarung zwischen Ihnen und Barco für die Verwendung der Software durch Sie und/oder autorisierte Benutzer. Die Softwarelizenz ersetzt jegliche andere Kommunikation, Übereinkünfte oder Vereinbarungen, die vor die- ser Softwarelizenz zwischen Ihnen und Barco getroffen wurden (mit der Ausnahme, dass die Vertraulichkeitsvereinbarung weiterhin bestehen bleibt), auch wenn nichts im Rahmen dieser Softwarelizenz darauf ausgelegt ist, die Haftbarkeit für arglistige Täuschung...
  • Seite 6 Beispiele verwendet (auch hinsichtlich der Kompatibilität) und sind nicht als Unterstützung der betreffenden Eigentümer für Barco oder Barco-Produkte anzusehen. Daten zu funktionellen Informationen Ihnen ist bewusst, dass die Software mit einer Funktion zur Verbindung mit Barco ausgestattet ist und dass Barco (automatisch oder über einen manuellen Prozess) technische Daten zu folgenden Aspekten abrufen kann: •...
  • Seite 7 JEDE SEPARATE OPEN SOURCE-SOFTWARE-KOMPONENTE UND JEDE DARAUF BEZOGENE DOKUMENTATION WIRD SO WIE SIE IST ZUR VERFÜGUNG GESTELLT, OHNE ZUSICHERUNG, WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND, INSBESON- DERE, ABER NICHT AUSSCHLIESSLICH, FÜR DIE BESCHREIBUNGEN DER ALLGEMEINEN GEBRAUCHSTAUGLICHKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. IN KEINEM FALL IST DER URHEBERRECHTEINHABER ODER EIN ANDERER MIT- WIRKENDER HAFTBAR FÜR DIREKTE, INDIREKTE, BESONDERE, BUßGELDBEZOGENE ODER FOLGESCHÄDEN, AUCH WENN SIE ÜBER DIE MÖGLICHKEIT SOLCHER SCHÄDEN INFORMIERT WURDEN, UNGEACHTET DER URSACHE UND UNABHÄNGIG VON JEGLICHER HAFTUNGSTHEORIE, GLEICHGÜLTIG OB VERTRAGSHAFTUNG, VERSCHULDENSUNABHÄNGIGE HAFTUNG...
  • Seite 8 e2fsprogs http://www.gnu.org/licenses/old-licenses/lgpl-2.1.html eglibc http://www.gnu.org/licenses/lgpl.html ethtool http://www.gnu.org/licenses/gpl.html gdbserver http://www.gnu.org/licenses/gpl.html grub http://www.gnu.org/licenses/gpl.html gstreamer http://www.gnu.org/licenses/gpl.html hdparm http://opensource.org/licenses/BSD-3-Clause hostapd http://opensource.org/licenses/BSD-3-Clause i2c-tools http://www.gnu.org/licenses/old-licenses/gpl-2.0.html iftop http://www.gnu.org/licenses/old-licenses/gpl-2.0.html iperf http://opensource.org/licenses/BSD-3-Clause iptables http://opensource.org/licenses/BSD-3-Clause http://opensource.org/licenses/BSD-3-Clause http://www.gnu.org/licenses/old-licenses/gpl-2.0.html attr http://www.gnu.org/licenses/old-licenses/gpl-2.0.html libcap2 http://www.gnu.org/licenses/gpl.html libdaemon0 http://www.gnu.org/licenses/old-licenses/lgpl-2.1.html libdrm2 http://opensource.org/licenses/MIT libexpat1 http://opensource.org/licenses/MIT libfontconfig1 http://opensource.org/licenses/BSD-3-Clause libfontenc1 http://opensource.org/licenses/BSD-3-Clause freetype http://freetype.sourceforge.net/FTL.TXT http://www.gnu.org/licenses/old-licenses/gpl-2.0.html...
  • Seite 9 libpcap http://opensource.org/licenses/BSD-3-Clause libpcre0 http://opensource.org/licenses/BSD-3-Clause libpixman-1-0 http://changelogs.ubuntu.com/changelogs/pool/main/p/pix- man/pixman_0.10.0-0ubuntu1/libpixman-1-0.copyright libpng12-0 http://www.libpng.org/pub/png/src/libpng-LICENSE.txt libpopt0 http://opensource.org/licenses/MIT libsm6 libstdc++6 http://www.gnu.org/licenses/gpl.html libtalloc2 http://www.gnu.org/licenses/lgpl.html libusb http://www.gnu.org/licenses/old-licenses/lgpl-2.1.html libxml2 http://opensource.org/licenses/MIT libz1 Freie Lizenz lighttpd http://opensource.org/licenses/BSD-3-Clause lmsensors http://www.gnu.org/licenses/gpl.html logrotate http://www.gnu.org/licenses/gpl.html makedevs http://www.gnu.org/licenses/gpl.html memtest86plus http://www.gnu.org/licenses/gpl.html mesa http://opensource.org/licenses/MIT module-init-tools http://www.gnu.org/licenses/old-licenses/gpl-2.0.html modutils http://www.gnu.org/licenses/old-licenses/gpl-2.0.html monit http://www.gnu.org/licenses/gpl.html ncurses http://opensource.org/licenses/MIT...

  • Seite 10: Angaben Der Federal Communication Commission (Regulierungsbehörde Für Telekommunikation Und Rundfunk In Den Usa) Zu Störungen

    splashutils http://www.gnu.org/licenses/gpl.html strace http://opensource.org/licenses/BSD-3-Clause sysfsutils http://www.gnu.org/licenses/old-licenses/gpl-2.0.html sysvinit http://www.gnu.org/licenses/old-licenses/gpl-2.0.html tcpdump http://opensource.org/licenses/BSD-3-Clause ttf-arphic-uming ttf-dejavu-common ttf-dejavu-sans-mono ttf-dejavu-sans ttf-sazanami-gothic ttf-sazanami-mincho ttf-un-fonts udev http://www.gnu.org/licenses/old-licenses/gpl-2.0.html update-modules http://www.gnu.org/licenses/old-licenses/gpl-2.0.html update-rc http://www.gnu.org/licenses/old-licenses/gpl-2.0.html usbutils http://www.gnu.org/licenses/old-licenses/gpl-2.0.html util-linux-ng http://www.gnu.org/licenses/gpl.html xserver-xorg http://opensource.org/licenses/MIT zeroconf http://www.gnu.org/licenses/gpl.html EN55022-CISPR22 Klasse B ITE (Informationstechnologiegeräte) Das vorliegende Produkt ist ein Klasse B-Produkt. In einer häuslichen Umgebung kann das Produkt unter Umständen Störeinstreuungen hervorrufen, sodass der Benutzer geeignete Gegenmaßnahmen ergreifen muss.

  • Seite 11: Informationen Zur Strahlenbelastung Durch Radiofrequenz (Rf)

    Informationen zur Strahlenbelastung durch Radiofrequenz (RF) Die Ausgangsleistung der Radiofrequenzstrahlung dieses drahtlosen Barco-Geräts unterschreitet die Grenzwerte für Radiofrequenzbe- lastung von Industry Canada (IC). Dieses drahtlose Barco-Gerät sollte so verwendet werden, dass potenzieller menschlicher Kontakt während des normalen Betriebs minimiert wird.

  • Seite 12: Informations Concernant L'exposition Aux Fréquences Radio (Rf)

    Informations concernant l’exposition aux fréquences radio (RF) La puissance de sortie émise par l’appareil de sans fil Barco est inférieure à la limite d’exposition aux fréquences radio d’Industry Canada (IC). Utilisez l’appareil de sans fil Barco de façon à minimiser les contacts humains lors du fonctionnement normal.

  • Seite 13: Inhaltsverzeichnis

    Importeurkontaktinformationen..................... . 57 R5900022DE CLICKSHARE CS-100 14/07/2016...
  • Seite 14 Inhaltsverzeichnis R5900022DE CLICKSHARE CS-100 14/07/2016...

  • Seite 15: Einführung In Das Installationshandbuch

    Eine Druckausgabe des Sicherheitshandbuchs sowie eine elektronische Version des Benutzer- und Installationshandbuchs auf ei- nem USB-Stick sind im Lieferumfang von CS-100 enthalten. Die aktuelle Version des Handbuchs finden Sie immer unter www.barco.com/clickshare. Klicken Sie auf ClickShare-Produktseite und rufen Sie die Registerkarte Downloads auf.

  • Seite 16: Formatierungsübersicht

    Auf einen Schritt bezogene Hinweise, Tipps, Warnungen oder Hinweise zur Vorsicht sind kursiv gedruckt. • Auf eine Vorgehensweise bezogene Hinweise, Tipps, Warnungen oder Hinweise zur Vorsicht werden in Fettschrift zwei Zeilen nach dem entsprechenden Symbol angezeigt. R5900022DE CLICKSHARE CS-100 14/07/2016...

  • Seite 17: Cs-100-Spezifikationen

    Ein CS-100-Standardset besteht aus einer Base Unit und 1 Buttons. Bei Bedarf können zusätzliche Buttons und ein Tray zur Auf- bewahrung der Buttons erworben werden. Abbildung 2-1 Base Unit Button Mitgeliefertes Zubehör Je nach Land, in dem Sie das Produkt kaufen, ist das folgende regionalisierte Zubehör ebenfalls im Lieferumfang des CS-100 enthalten. R5900022DE CLICKSHARE CS-100 14/07/2016...

  • Seite 18: Cs-100-Spezifikationen

    Storage: -20°C to +60°C (-4°F to +140°F) Humidity Storage: 0 to 90% relative humidity, non-condensing Operation: 0 to 85% relative humidity, non-condensing Anti-theft system Kensington lock Certifications FCC/CE Warranty 3 years standard 1. xx=EU, CN, NA, R5900022DE CLICKSHARE CS-100 14/07/2016...

  • Seite 19: Informationen Zur Base Unit

    Firmware des Buttons aktuell sind. Falls nicht, aktualisiert die Base Unit die Software und/oder die Firmware. Laden Sie die aktuelle Softwareversion von der Barco-Website, um die Software der Base Unit zu aktualisieren. Kopieren Sie die Datei auf einen USB-Stick und schließen Sie diesen an den USB-Anschluss der Base Unit an. Folgen Sie dem Verlauf und den Anweisungen auf dem Monitor.
  • Seite 20 Befindet sich das System im Standby-Modus, bewirkt ein einmaliges Betätigen der Taste, dass das System startet und in den normalen Betriebsmodus wechselt. Die Rückseite der Base Unit Auf der Rückseite der Base Unit befindet sich die Anschlussplatte. Abbildung 2-3 Die Rückseite der Base Unit Stromversorgungsanschluss Resettaste LAN-Ethernet-Verbindung HDMI-Anschluss USB-Anschluss Audioausgang R5900022DE CLICKSHARE CS-100 14/07/2016...

  • Seite 21: Mechanische Vorrichtungen

    Die mechanischen Vorrichtungen befinden sich an der Unterseite der Base Unit Antenne Die Antenne ist in CS-100 integriert. Die Unterseite der Base Unit Das Seriennummernetikett mit der Barco-Teilenummer, Revisionsnummer, Produktionsdatum (Woche/Jahr) und der Seriennummer. Das Produktetikett mit den entsprechenden Zertifizierungslogos. Das Produktetikett enthält folgende Informationen: •...

  • Seite 22: Support Für Mobile Geräte

    Bevor Sie ClickShare auf Ihrem mobilen Gerät verwenden können, müssen Sie die ClickShare-Base Unit mit dem WiFi des mobilen Geräts verbinden. Folgen Sie den Anweisungen im Benutzerhandbuch Ihres mobilen Geräts. Verwendet auf Logo ClickShare App Android R5900022DE CLICKSHARE CS-100 14/07/2016...

  • Seite 23: Anschlüsse, Die Von Der Cs-100-Base Unit Verwendet Werden

    2. CS-100-Spezifikationen Anschlüsse, die von der CS-100-Base Unit verwendet werden Übersicht Sender CS-100 Base Unit ClickShare- 6541; 6542; 6543; 6544; 6545 Button ClickShare 6541; 6542; 6543; 6544; 6545 Presenter 5353 WebUI 80; 443 R5900022DE CLICKSHARE CS-100 14/07/2016...
  • Seite 24 2. CS-100-Spezifikationen R5900022DE CLICKSHARE CS-100 14/07/2016...

  • Seite 25: Erste Schritte

    Weitere Informationen zu den verschiedenen Konfigurationsarten von CS-100 siehe vgl. "CS-100 Configurator", Seite 23. Weitere Informationen zur Verwendung von CS-100 finden Sie im CS-100-Benutzerhandbuch. Dieses Hand- buch finden Sie auf der Website von Barco unter www.barco.com/clickshare. Klicken Sie auf ClickShare-Pro- duktseite und rufen Sie die Registerkarte Downloads auf.
  • Seite 26 3. Erste Schritte R5900022DE CLICKSHARE CS-100 14/07/2016...

  • Seite 27: Cs-100-Installation

    Schraubendreher (abhängig von den verwendeten Schrauben) Erforderliche Teile • 2 Montageschrauben, maximaler Kopfdurchmesser 6,5 mm • 2 Dübel Vorgehen bei der Installation 1. Bohren Sie, wie auf der Zeichnung dargestellt, zwei Löcher in die Wand oder Decke. Horizontale Distanz: 162 mm, R5900022DE CLICKSHARE CS-100 14/07/2016...

  • Seite 28: Videosignalverbindungen Zu Der Base Unit

    Anmerkung:Im Lieferumfang von ClickShare sind keine Monitorkabel enthalten. Verbinden Sie bei der Einrichtung einer Monitorkonfiguration das HDMI-Kabel mit dem Monitor. Falls erforderlich, verwenden Sie einen Adapter, um eine Verbindung zu einem DisplayPort oder DVI-Port auf der Monitorseite herzustellen. HDMI Abbildung 4-2 Monitorverbindung R5900022DE CLICKSHARE CS-100 14/07/2016...

  • Seite 29: Audioverbindung

    Ausgangsleistung von mindestens 12 V Gleichstrom 1,5 A aufweist. Ein externes Netzteil ist im Lieferumfang enthalten. Die Base Unit schaltet sich ein, sobald Sie an die Stromversorgung angeschlossen wurde. Die Ein-/Ausschalt- taste kann jetzt zum Ein- und Ausschalten verwendet werden. R5900022DE CLICKSHARE CS-100 14/07/2016...
  • Seite 30 Setzen Sie die Verriegelung (2) des Adapters in Aussparung (3) ein. Abbildung 4-3 Montage des Adapters Abbildung 4-4 Abbildung 4-5 Abbildung 4-6 Abbildung 4-7 Abbildung 4-8 Typ A Typ A Typ C Typ G Type I 3. Verbinden Sie das Netzkabel mit der Wandsteckdose. R5900022DE CLICKSHARE CS-100 14/07/2016...

  • Seite 31: Vorbereiten Der Buttons

    Sie können den Button von der Base Unit trennen. Wenn die LEDs rot leuchten ist der Button an die Base Unit gekoppelt und die Softwareaktualisierung ist abgeschlossen. Sie können den Button von der Base Unit trennen. R5900022DE CLICKSHARE CS-100 14/07/2016...

  • Seite 32: Vorinstallation Des Startprogrammdienstes

    Bei dieser Konfiguration kann ein Benutzer oder ein IT-Admin das ClickShare-Startprogramm über die Windows-Eingabeaufforde- rung installieren. Die folgende Beschreibung dient als Beispiel für eine automatische Installation (Versionsnummern werden hier lediglich zu Beispielzwecken benutzt. Die aktuellste Version ist grundsätzlich auf der Website von Barco verfügbar): msiexec.exe /i ClickShare_Launcher_01_06_00_0144_Setup_Win.msi ACCEPT_EULA=YES INSTALLDIR=C:\...
  • Seite 33 Die folgende Befehlszeile kann für die automatische Deinstallation des ClickShare-Startprogramms verwendet werden: msiexec.exe /x ClickShare_Launcher_01_06_00_0144_Setup_Win.msi /qn Windows-Umgebungsvariable Eine Windows-Umgebungsvariable kann integriert werden und von einem beliebigen Standort aus starten. Die zu verwendende Variable ist CLICKSHARE_LAUNCHER_CLIENT_PATH. Der Wert sollte der Pfad zur Client-Software sein. R5900022DE CLICKSHARE CS-100 14/07/2016...
  • Seite 34 5. Vorbereiten der Buttons R5900022DE CLICKSHARE CS-100 14/07/2016...

  • Seite 35: Cs-100 Configurator

    2. Navigieren Sie zu der IP-Adresse, die Sie in der oberen linken Ecke des Startbildschirms finden. Anmerkung:Die verdrahtete IP-Adresse wird nur angezeigt, wenn die Base Unit mit dem LAN verbunden ist. Falls nicht, wird die standardmäßige verdrahtete IP-Adresse angezeigt. Ein Anmeldebildschirm wird angezeigt. R5900022DE CLICKSHARE CS-100 14/07/2016...
  • Seite 36 3. Klicken Sie zum Ändern der Sprache auf das Dropdown-Listenfeld neben der aktuellen Sprache, und wählen Sie die gewünschte Sprache für den Configurator aus. Abbildung 6-2 Configurator-Sprachen Folgende Sprachen stehen zur Auswahl: Arabisch Vereinfachtes Chinesisch Traditionelles Chinesisch Dänisch Niederländisch Englisch Finnisch Französisch Deutsch Italienisch Japanisch R5900022DE CLICKSHARE CS-100 14/07/2016...
  • Seite 37 1. Verbinden Sie Ihren Laptop über ein Ethernet-Kabel mit der Base Unit. 2. Öffnen Sie einen Browser auf Ihrem Laptop. Anmerkung:Die Browser Internet Explorer, Firefox und Safari werden unterstützt. 3. Navigieren Sie zu http://192.168.1.23. Ein Anmeldebildschirm wird angezeigt. R5900022DE CLICKSHARE CS-100 14/07/2016...

  • Seite 38: Funktionsübersicht

    Die Bildschirmsprache kann unabhängig von der Configurator-Sprache eingestellt werden. Die Textgröße auf dem Bildschirm kann auf klein, mittel oder groß eingestellt werden. Sprachauswahl 1. Melden Sie sich am Configurator an. 2. Klicken Sie auf Personalisierung → Bildschirm-ID. R5900022DE CLICKSHARE CS-100 14/07/2016...
  • Seite 39 1. Melden Sie sich am Configurator an. 2. Klicken Sie auf Personalisierung → Bildschirm-ID. 3. Klicken Sie auf das Dropdown-Listenfeld neben Größe des Bildschirmtexts und wählen Sie die gewünschte Schriftgröße aus. Folgende Größen stehen zur Auswahl: Klein Mittel Groß R5900022DE CLICKSHARE CS-100 14/07/2016...

  • Seite 40: Informationen Zum Besprechungsraum

    Aktiviert: Der Name des Besprechungsraums, der Standort und die Willkommensnachricht werden auf dem Bildschirm angezeigt, wenn keine Inhalte freigegeben sind. Nicht aktiviert: Auf dem Bildschirm wird nichts angezeigt. 4. Aktivieren Sie das Kontrollkästchen vor Info zu Netzwerk anzeigen. R5900022DE CLICKSHARE CS-100 14/07/2016...

  • Seite 41: Personalisierung, Hintergrundbild

    Das Auswahlfenster Hintergrundbild wird angezeigt. Das aktuell ausgewählte Hintergrundbild wird mit einer roten Umrandung angezeigt. 3. Wählen Sie eines der verfügbaren Hintergrundbilder aus und klicken Sie auf Änderungen speichern. Anmerkung:Standardmäßig sind ein allgemeines Barco CS-100- und ein CS-100-Schnellstarthandbuch-Hintergrundbild verfüg- bar. Diese werden automatisch entsprechend dem Seitenverhältnis des Bildschirms skaliert.

  • Seite 42: Aktivieren Und Deaktivieren Des Hintergrundbilds

    2. Klicken Sie auf Personalisierung → Hintergrundbild. Das Auswahlfenster Hintergrundbild wird angezeigt. Das aktuell ausgewählte Hintergrundbild wird mit einer roten Umrandung angezeigt. 3. Bewegen Sie den Mauszeiger über die freie Stelle und klicken Sie Bild auswählen. R5900022DE CLICKSHARE CS-100 14/07/2016...
  • Seite 43 Die Nachricht Erfolgreich angewandte Änderungen wird oben auf der Seite angezeigt. Ändern des personalisierten Bilds 1. Klicken Sie auf Personalisierung → Hintergrundbild. 2. Bewegen Sie den Mauszeiger über die freie Stelle und klicken Sie Bild ändern. R5900022DE CLICKSHARE CS-100 14/07/2016...

  • Seite 44: Löschen Des Personalisierten Hintergrundbilds

    Base Units verwendet werden kann. Daher kann eine übertragbare Version heruntergeladen werden. Diese übertrag- bare Version kann über die Schaltfläche „Konfiguration heraufladen“ auf die anderen Base Units (selber Typ) geladen werden. Über dieselbe Schaltfläche kann auch die vollständige Sicherung auf die Original-Base Unit heraufgeladen werden. R5900022DE CLICKSHARE CS-100 14/07/2016...

  • Seite 45: So Verwalten Sie Die Konfigurationsdateien

    Base Unit nicht geändert wurden. Monitoreinrichtung Auflösung Die Ausgabeauflösung des Monitors ist auf „Automatisch“ eingestellt. Das bedeutet, dass die CS-100-Ausgabeauflösung automa- tisch an die Auflösung des Monitors angepasst wird. Für HDMI-Monitore ist eine Hot Plug-Erkennung verfügbar. R5900022DE CLICKSHARE CS-100 14/07/2016...

  • Seite 46: Einrichtung Des Bildschirmschoners

    Unit verwendeten Buttons. So nehmen Sie eine Änderung vor 1. Melden Sie sich am Configurator an. 2. Klicken Sie auf Anzeige und Audio → Anzeige und Audio. 3. Aktivieren bzw. deaktivieren Sie das Kontrollkästchen neben „Audio aktivieren“. R5900022DE CLICKSHARE CS-100 14/07/2016...

  • Seite 47: Wifi-Einstellungen

    Abbildung 6-14 WiFi-Einstellungen Das Ändern der IP-Adresse erfordert eine Wiederherstellung der mit dieser Base Unit verwendeten Buttons. IP-Adresse und Subnetzmaske 1. Melden Sie sich am Configurator an. 2. Klicken Sie auf Wi-Fi und Netzwerk → WiFi-Einstellungen. R5900022DE CLICKSHARE CS-100 14/07/2016...

  • Seite 48: Lan-Einstellungen

    IP-Adresse senden, wenn ein Computer an anderer Stelle im Netzwerk angeschlossen wird. Hostname und Verfahren 1. Melden Sie sich am Configurator an. 2. Klicken Sie auf Wi-Fi und Netzwerk → LAN-Einstellungen. R5900022DE CLICKSHARE CS-100 14/07/2016...

  • Seite 49: Verwenden Eines Proxy-Servers

    Verwenden Sie nicht die IP-Adresse 192.168.2.x für eine Subnetzmaske 255.255.255.0 und nicht die IP-Adresse 192.168.x.x für eine Subnetzmaske 255.255.0.0 Verwenden eines Proxy-Servers Diese Einstellung ist wichtig für die automatische Aktualisierungsfunktion der Base Unit, für die Internetzugriff erforderlich ist. 1. Aktivieren Sie das Kontrollkästchen neben „ Proxy-Sever verwenden“. R5900022DE CLICKSHARE CS-100 14/07/2016...

  • Seite 50: Dienste, Mobile Geräte

    3. Um das Teilen von Inhalten über die ClickShare-App zu ermöglichen, aktivieren Sie das Kontrollkästchen Über ClickShare-App teilen. 4. Um ein Passwort hinzuzufügen, klicken Sie auf das Dropdown-Listenfeld, und wählen Sie die gewünschte Passwortoption aus. Folgende Optionen sind möglich: Kein Passwort Numerisches Passwort R5900022DE CLICKSHARE CS-100 14/07/2016...

  • Seite 51: Sicherheit, Passwort

    Aktuelle Betriebszeit: Zeit seit dem letzten Start • Gesamte Betriebszeit: Zeit seit dem ersten Start • Gesamtstatus Neustart der Base Unit 1. Melden Sie sich am Configurator an. 2. Klicken Sie auf Support → Base Unit-Status. R5900022DE CLICKSHARE CS-100 14/07/2016...

  • Seite 52: Manuelles Festlegen Von Datum Und Uhrzeit

    Das Datum und die Uhrzeit können manuell festgelegt werden. Hierzu wird die Zeitzonenanzeige oder mindestens ein NTP-Server verwendet. Einrichtung 1. Melden Sie sich am Configurator an. 2. Klicken Sie auf System → Datum und Uhrzeit. Abbildung 6-20 Manuelles Aktualisieren der Uhrzeit und des Datums Die aktuelle Zeit wird neben Aktuelle Zeit angezeigt. R5900022DE CLICKSHARE CS-100 14/07/2016...

  • Seite 53: Festlegen Von Datum Und Uhrzeit, Zeit-Server

    Weitere Zeit-Server können hinzugefügt werden. Solange keine Synchronisierung mit einem Zeit-Server erfolgt, wird der Status als „Deaktiviert“ angezeigt. Einrichtung 1. Melden Sie sich am Configurator an. 2. Klicken Sie auf System → Datum und Uhrzeit. R5900022DE CLICKSHARE CS-100 14/07/2016...

  • Seite 54: Energiesparen

    Wird die Base Unit in den Deep-Standby-Modus versetzt, werden alle Prozesse einschließlich Wi-Fi-Zugriffspunkt und LAN-Verbin- dung heruntergefahren. Die LEDs der Base Unit leuchten nicht, um diesen Standby-Modus anzuzeigen. Energieverbrauch im Deep-Standby: 0,4W Die Base Unit wird nur aktiviert, wenn die Standby-Taste der Base Unit gedrückt wird. R5900022DE CLICKSHARE CS-100 14/07/2016...

  • Seite 55: So Ändern Sie Das Anzeigezeitlimit Und Den Standby-Modus

    Sie können die Software der Buttons über Wi-Fi aktualisieren. Alle in der Base Unit verwendeten Buttons werden in der Liste mit Buttons aufgeführt. Die Liste enthält Informationen zum Status, der Signalstärke, der Seriennummer, der Firmware-Version, der Anzahl der Verbindungen und zur letzten Verbindung. R5900022DE CLICKSHARE CS-100 14/07/2016...

  • Seite 56: So Aktivieren Sie Eine Aktualisierung Über Wi-Fi

    3. Aktivieren Sie das Kontrollkästchen für Buttons über Wi-Fi aktualisieren. 6.18 Firmware-Aktualisierung Informationen zur Aktualisierung der Software Die Software der Base Unit kann über die Webschnittstelle aktualisiert werden. Die aktuelle Version der Software ist auf der Barco- Website verfügbar. Abbildung 6-26...

  • Seite 57: Über Automatische Firmware-Aktualisierungen

    Ein Browserfenster wird angezeigt. 5. Navigieren Sie zu der Datei mit der neuen Software und klicken Sie auf Öffnen, um das Hochladen zu starten. Anmerkung:Die Datei sollte eine nad-Datei sein. Möglicherweise müssen Sie die von der Barco-Website geladene Datei extra- hieren.

  • Seite 58: Werkseinstellungen

    Wenn der Startprogrammdienst nicht ausgeführt wird: halten Sie die Shift-Taste gedrückt, während Sie gleichzeitig die ClickS- hare-Anwendung durch einen Doppelklick starten. In der Systemleiste wird folgende Nachricht angezeigt: Abbildung 6-28 Clientprotokollierung 6.20 Werkseinstellungen Informationen zu Standardeinstellungen Die ClickShare-Base Unit kann auf die standardmäßigen Werkseinstellungen zurückgesetzt werden. R5900022DE CLICKSHARE CS-100 14/07/2016...

  • Seite 59: So Setzen Sie Auf Werkseinstellungen Zurück

    Sie auf No, I changed my mind (Nein, ich habe meine Meinung geändert). Sobald Sie auf „Ja“ geklickt haben, startet das System neu. Alternativmethode: Die Base Unit kann auf die Werkseinstellungen zurückgesetzt werden, indem Sie das Spannungsversorgungskabel anschließen und gleichzeitig die Resettaste gedrückt halten. R5900022DE CLICKSHARE CS-100 14/07/2016...
  • Seite 60 6. CS-100 Configurator R5900022DE CLICKSHARE CS-100 14/07/2016...

  • Seite 61: Softwareaktualisierungen

    So aktualisieren Sie die Software der Base Unit durch das Kopieren der Software auf einen USB- Stick 1. Laden Sie die aktuelle Version der Software von der Barco-Website, , www.barco.com/clickshare. Klicken Sie auf ClickShare- Produktseite und rufen Sie die Registerkarte Downloads auf 2.
  • Seite 62 7. Softwareaktualisierungen R5900022DE CLICKSHARE CS-100 14/07/2016...

  • Seite 63: Fehlerbehebung

    Wenn möglich, ändern Sie die Richtlinie • Einige USB-Geräte sind für den USB-Anschluss am Laptop. möglicherweise aufgrund einer Unternehmensrichtlinie blockiert. • Die USB-Anschlusseinstellungen auf dem Laptop schränken möglicherweise die Verwendung von Hochleistungs-USB-Geräten ein, wenn der Laptop über den Akku versorgt wird. R5900022DE CLICKSHARE CS-100 14/07/2016...
  • Seite 64 Base Unit oder schließen Sie einen Button an und führen Sie die ClickShare-Software aus. Schlechte WiFi-Konnektivität Verwenden Sie Scan-Tools für Überlastung des Funkkanals Drahtlosnetzwerke, um nach freien oder am geringsten überlasteten Kanälen zu suchen. R5900022DE CLICKSHARE CS-100 14/07/2016...
  • Seite 65 Es besteht keine LAN-Verbindung zur Falsche IP-Adresse Die IP-Adresse liegt nicht in Ihrer Base Unit LAN-Reichweite DHCP ist nicht aktiviert. Es besteht keine WiFi-Verbindung zur Die SSID ist nicht korrekt Geben Sie die korrekte SSID ein Base Unit R5900022DE CLICKSHARE CS-100 14/07/2016...
  • Seite 66 8. Fehlerbehebung R5900022DE CLICKSHARE CS-100 14/07/2016...

  • Seite 67: Umweltschutzinformationen

    (auch als RoHS für das chinesische Festland bezeichnet) werden in der Tabelle unten Namen und Inhalte toxischer und/oder gefähr- licher Substanzen aufgeführt, die Produkte von Barco enthalten können. Die RoHS für das chinesische Festland sind im MCV-Stan- dard des Ministry of Information Industry of China im Abschnitt „Limit Requirements of toxic substances in Electronic Information Products“...

  • Seite 68: Produktionsadresse

    Festlands entsprechen, gekenn- zeichnet durch das Environmental Friendly Use Period (EFUP)-Logo. Die Nummer in dem EFUP-Logo, das Barco verwendet (siehe Foto), basiert auf den „General guidelines of environment-friendly use period of electronic information products“ des chinesischen Festlands.

  • Seite 69: Importeurkontaktinformationen

    9. Umweltschutzinformationen Importeurkontaktinformationen Kontakt Um Ihren lokalen Importeur zu finden, wenden Sie sich bitte direkt an Barco oder mithilfe der Kontaktinformationen auf der Website von Barco, www.barco.com, an eine der regionalen Niederlassungen von Barco. R5900022DE CLICKSHARE CS-100 14/07/2016...
