3.1 Projektionsmodul
Abhängig von der Screen Diagonalen, erfolgt der mechanische Aufbau von O
oder mittels Darkbox und Untergestell. Diese Unterschiede betreffen nur das mechanische Konzept; hinsichtlich
Optik und Elektronik sind alle System identisch.
Es wird besonders darauf geachtet, dass kein Umgebungslicht auf die Rückseite des Screen fällt und den Kontrast
vermindert
Im Projektionsmodul sind folgende Komponenten installiert und integriert: Projektionseinheit mit dem DMD Chip
(single Chip), dem Farbfilterrad, Beleuchtungs- und Projektionsoptik; die Beleuchtungseinheit mit Doppellampen-
system, und das Kühlsystem.
Das Bild wird über einen Umlenkspiegel auf die Rückseite des Screen projiziert.
1
Projektionseinheit
2
Beleuchtungseinheit
3
Netzteil
4
Filter
5
Struktur / Darkbox
6
Spiegel
7
Screen
Barco - OverView D Serie - Doc-3353-0 - Benutzerhandbuch - Revision 05 - Aug 2005
3. Aufbau und Funktion
V
D über eine flexible Struktur
VER
IEW
____________________________________________________________________

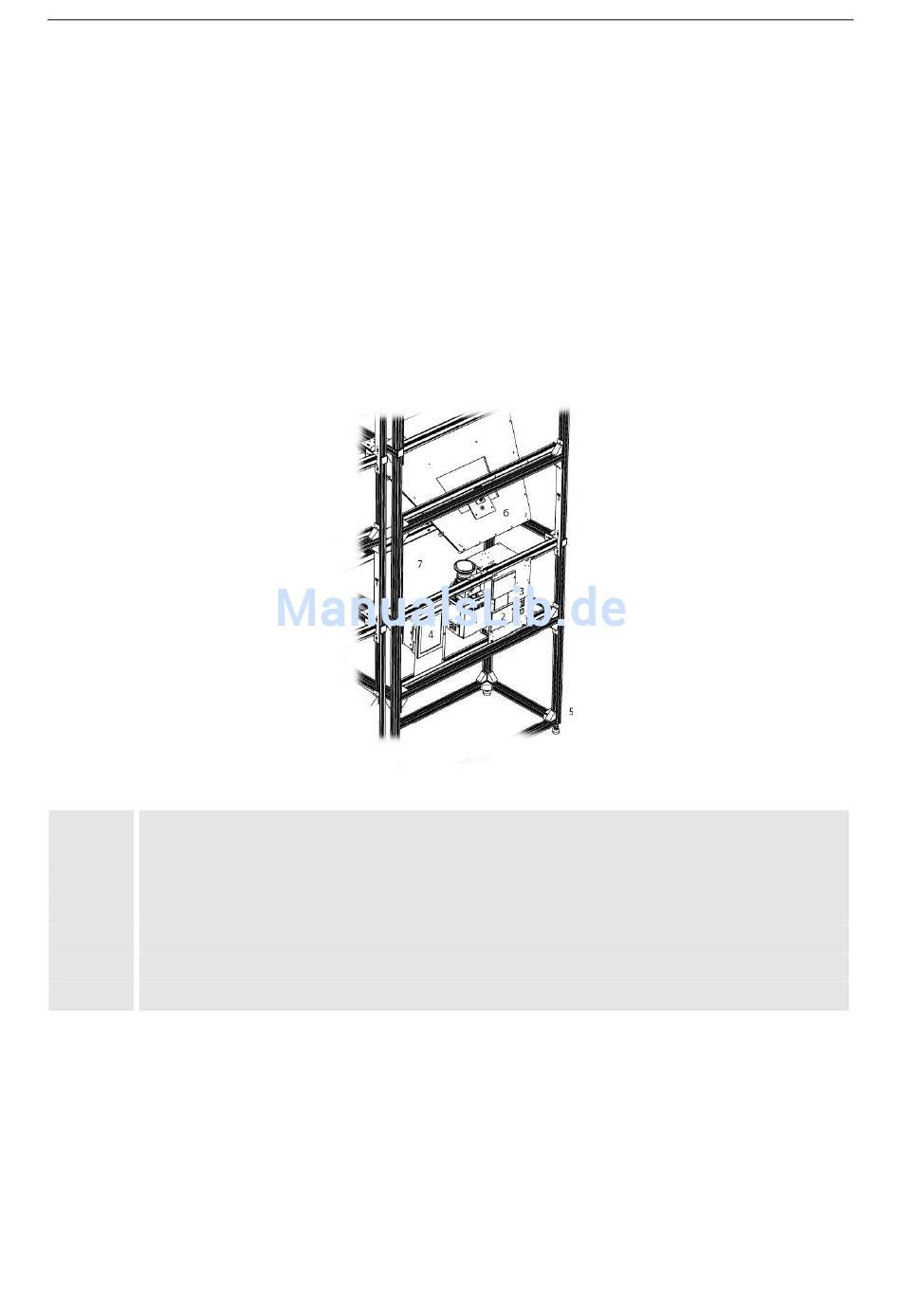

Abbildung 3-1
