2. OverView D in Stichworten
2.2 Komponenten des O
V
D Bildwandsystems
VER
IEW
Ein O
V
D Bildwandsystem besteht aus zwei Hauptkomponenten: den Projektionsmodulen und der Ansteue-
VER
IEW
rung.
2.2.1 Projektionsmodul
Das Projektionsmodul ist die bildgebende Komponente von O
V
D. Das Licht einer UHP™ Lampe bestrahlt
VER
IEW
über eine Optik ein Digital Mirror Device (DMD), dessen Bild über ein Hochleistungs-Objektiv auf die Rückseite
einer Mattscheibe (Screen) projiziert wird.
Dank des Doppellampen-Systems besitzt die Bildwand eine Verfügbarkeit von nahezu 100%: Falls eine Lampe
ausfällt, wird automatisch die 2. Lampe in den Strahlengang geschaltet und die Projektion fortgesetzt.
Da die Mattscheibe bis an die Ränder ausgeleuchtet ist, können durch Aneinanderreihen und Stapeln von mehre-
ren Modulen stegfreie Bildflächen beliebiger Größe aufgebaut werden.

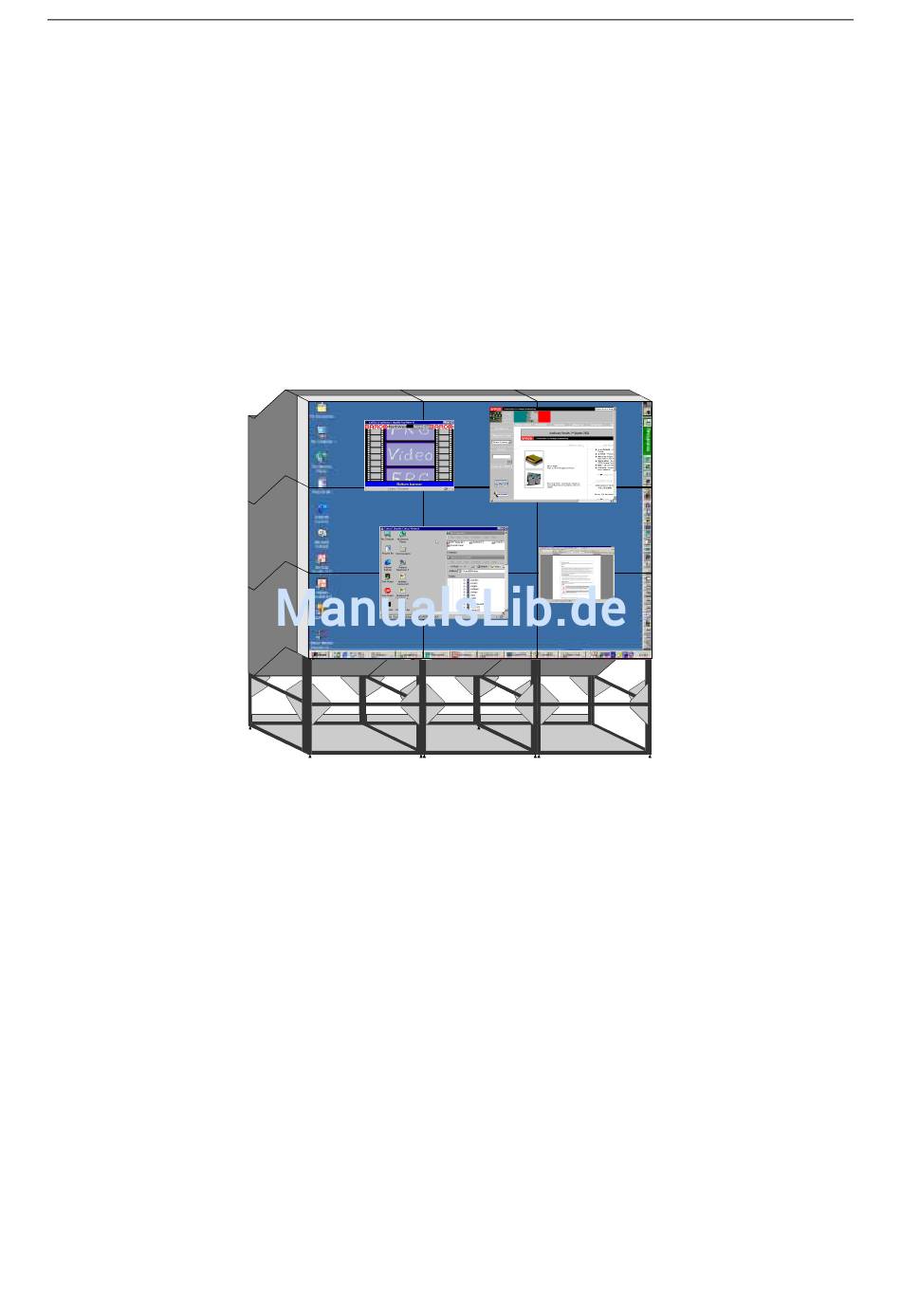

Abbildung 2-2
Bildwand bestehend aus 9 OverView mDG50-DL Projektionsmodulen
