10. Hinweise zur Projektierung
Der Screen von O
V
D besitzt eine sehr gute Seitensichtigkeit, so dass auch die Betrachtung aus Winkeln
VER
IEW
größer 45 Grad noch problemlos ist. Auch der vertikale Sichtwinkel ist so ausgelegt, dass sich für stehende und
sitzende Betrachter kein Unterschied ergibt.
Neben den Sichtwinkeln sollte auch die Raumbeleuchtung bei der Installation von O
V
DG50-DL mit be-
VER
IEW M
rücksichtigt werden. Diffuses Umgebungslicht von bis zu 300 Lux horizontal gemessen und bis zu 500 Lux vertikal
stellen bei genügend kontrastreichem Bildmaterial kein Problem dar.

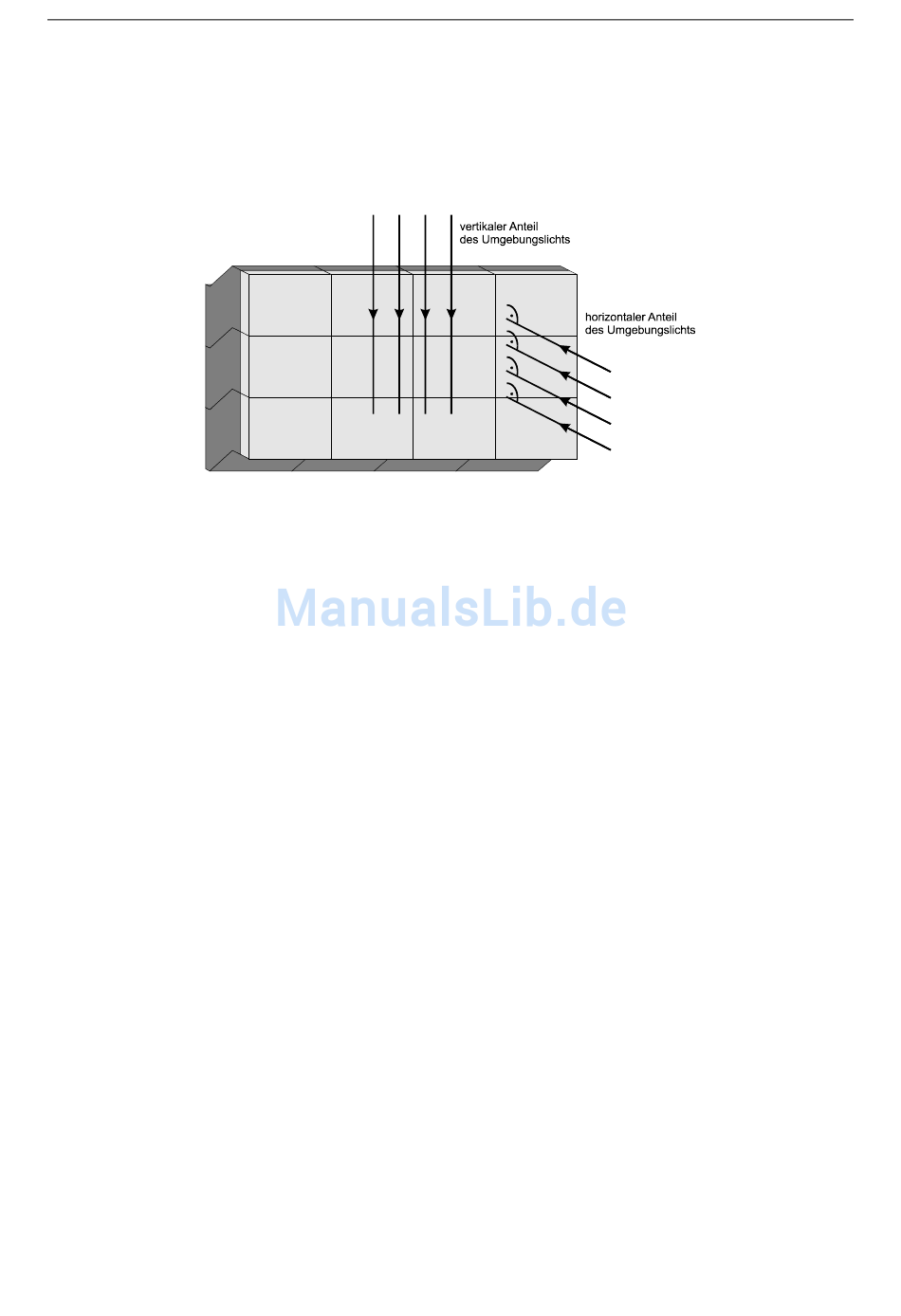

Abbildung 10-5
Raumbeleuchtung
10.4 Belüftung des Raumes
Der Raum muss so belüftet werden, dass die Raumtemperatur zwischen 0 und 40 Grad beträgt. Für die Wärme-
abgabe von O
V
D in diesen Raum kann vom elektrischen Anschlusswert von typischerweise 210 W (Cold
VER
IEW
Standby) oder 350 W (Hot Standby) je Beleuchtungseinheit 120W (bzw. 190 W (Cold Standby) oder 285 W (Hot
Standby, Beleuchtungseinheit 100W) ausgegangen werden.
Es ist günstig, die Frischluft durch Lüftungsschächte im Boden unterhalb der Beleuchtungseinheiten zuzuführen.
Die Eintrittsöffnungen sollten mit auswechselbaren Staubfiltern versehen sein.
Die elektrischen Platinen sind äußerst empfindlich gegen Staubpartikel, insbesondere gegen Kohlestaub, der
Kurzschlüsse verursachen kann. Beim Einsatz von O
V
D in kritischer Umgebung wie beispielsweise in Kohle-
VER
IEW
kraftwerken muss sichergestellt sein, dass sich keine Kohlestaubpartikel in der Zuluft befinden.
__________________________________________________________________
Barco - OverView D Serie - Doc-3353-0 - Benutzerhandbuch - Revision 05 - Aug 2005
10-6
