Klemmenbelegung - Endress+Hauser Proline Promag E 100 Betriebsanleitung

Proline Promag E 100 Modbus RS485
Endress+Hauser
7.1.3

Klemmenbelegung

Messumformer
Anschlussvariante Modbus RS485
Bestellmerkmal "Ausgang", Option M
Je nach Gehäuseausführung können die Messumformer mit Klemmen oder Gerätesteckern
bestellt werden.
Verfügbare Anschlussarten
Bestellmerkmal
"Gehäuse"
Ausgang
Option A Klemmen
Option A Gerätestecker
Option A Gerätestecker
Bestellmerkmal "Gehäuse":
Option A: Kompakt, beschichtet Alu

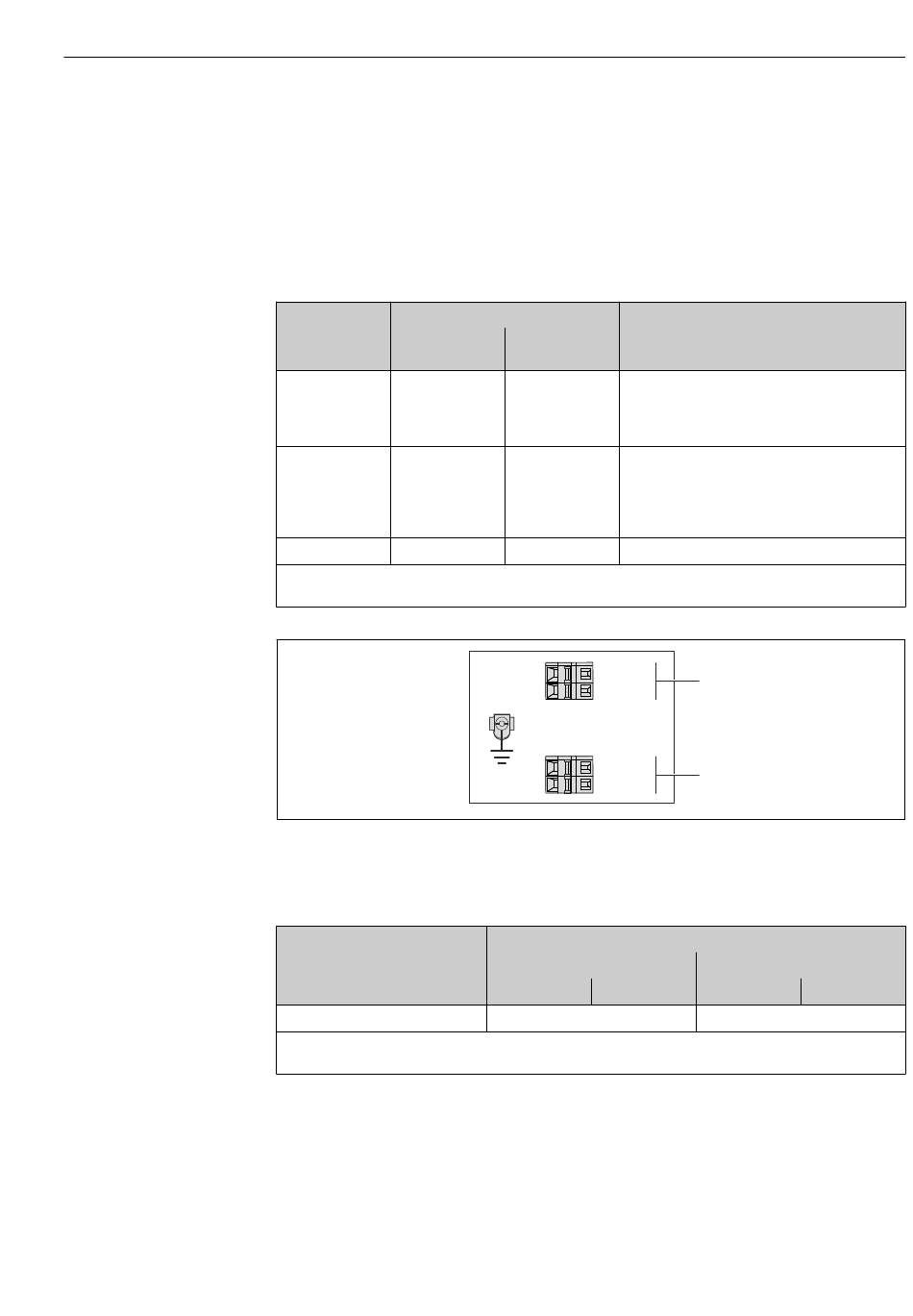

 6 Klemmenbelegung Modbus RS485
1 Energieversorgung: DC 24 V
2 Modbus RS485
Bestellmerkmal
"Ausgang"
Option M
Bestellmerkmal "Ausgang":
Option M: Modbus RS485
Mögliche Auswahl Bestellmerkmal
Energie-
"Elektrischer Anschluss"
versorgung
Klemmen • Option A: Verschraubung M20x1
• Option B: Gewinde M20x1
• Option C: Gewinde G ½"
• Option D: Gewinde NPT ½"
Klemmen • Option L: Stecker M12x1 + Gewinde NPT ½"
• Option N: Stecker M12x1 + Verschraubung
M20
• Option P: Stecker M12x1 + Gewinde G ½"
• Option U: Stecker M12x1 + Gewinde M20
Gerätestecker Option Q: 2 x Stecker M12x1
26 A
27 B
1 +
L
_
2
L
Klemmennummer
Energieversorgung
2 (L–) 1 (L+)
DC 24 V
Elektrischer Anschluss
2
1
A0019528
Ausgang
27 (B) 26 (A)
Modbus RS485
29
