Symbole in der Gebrauchsanweisung WARNUNG! ACHTUNG! Allgemeine Nicht mit dem (Falls Menschen verletzt (Falls eine Sache Erläuterungen, ohne Hausmüll entsorgen werden können) beschädigt werden kann) Gefahr für Mensch oder Sache Vorsicht! Nach dem Bundesrecht der USA ist der Verkauf dieses Produkts nur durch oder auf Anweisung eines Zahnarztes, eines Arztes, eines Veterinärs oder eines anderen Mediziners mit einer Zulassung in dem Bundesstaat zulässig, in dem der Arzt praktiziert und dieses Produkt einsetzen oder dessen Einsatz veranlassen will.
Symbole auf dem Medizinprodukt / auf der Verpackung CE-Kennzeichnung Gebrauchsanweisung Datenstruktur nach mit Kennnummer der beachten Health Industry Bar Code XXXX benannten Stelle Artikelnummer Sterilisierbar bis zur Thermodesinfizierbar angegebenen Temperatur Seriennummer Medizinprodukt DataMatrix Code für Produktinformation inklusive UDI (Unique Device Identification) Herstellungsdatum UL Prüfzeichen für anerkannte...
1. Einleitung Kundenzufriedenheit steht in der Qualitätspolitik von W&H an erster Stelle. Das vorliegende Medizinprodukt wurde gemäß den gültigen gesetzlichen und normativen Bestimmungen entwickelt, hergestellt und geprüft. Zu Ihrer Sicherheit und zur Sicherheit Ihrer Patienten Lesen Sie bitte vor erstmaliger Anwendung die Gebrauchsanweisung. Diese soll Ihnen die Handhabung Ihres Medizinprodukts erklären und eine störungsfreie, wirtschaftliche und sichere Behandlung gewährleisten.
Seite 7
Qualifikation des Anwenders Bei der Entwicklung und Auslegung des Medizinprodukts sind wir von der Zielgruppe Zahnarzt/-ärztin, Dentalhygieniker/-in, Zahnmedizinische Fachangestellte (Prophylaxe) und Zahnmedizinische Fachassistenten-/ innen ausgegangen. Verantwortlichkeit des Herstellers Der Hersteller kann sich nur dann für die Auswirkungen auf die Sicherheit, Zuverlässigkeit und Leistung des Medizinprodukts als verantwortlich betrachten, wenn nachstehende Hinweise eingehalten werden: >...
Seite 8
Fachkundige Anwendung Das Medizinprodukt ist nur für fachkundige Anwendung gemäß der Zweckbestimmung sowie den geltenden Arbeitsschutzbestimmungen, Unfallverhütungsmaßnahmen und unter Beachtung dieser Gebrauchsanweisung bestimmt. Das Medizinprodukt darf nur von Personen aufbereitet und gewartet werden, die in Infektions-, Selbst- und Patientenschutz unterwiesen wurden. Unsachgemäßer Gebrauch (z.
2. Sicherheitshinweise > Stellen Sie immer richtige Betriebsbedingungen und Kühlmittelfunktion sicher. > Stellen Sie immer ausreichende und geeignete Kühlmittel bereit und sorgen Sie für angemessene Absaugung. > Setzen Sie das Medizinprodukt bei Ausfall der Kühlmittelversorgung sofort außer Betrieb. > Verwenden Sie zum Betrieb des Medizinprodukts nur von Dentalkompressoren aufbereitete Luft, die gefiltert, ölfrei und gekühlt ist.
Seite 10
> Lagern Sie das Medizinprodukt vor erstmaliger Inbetriebnahme 24 Stunden bei Raumtemperatur. > Der Betrieb des Medizinprodukts ist nur an Versorgungseinheiten gestattet, die den Normen IEC 60601-1 (EN 60601-1) und IEC 60601-1-2 (EN 60601-1-2) entsprechen. Hygiene und Pflege vor der erstmaligen Anwendung >...
4. Inbetriebnahme Aufstecken / Abnehmen Das Medizinprodukt nicht während des Betriebs aufstecken oder abnehmen! Stecken Sie das Medizinprodukt auf den Motor und drehen Sie, bis es hörbar einrastet. Prüfen Sie den sicheren Halt. Nehmen Sie das Medizinprodukt ab.
Seite 13
Feilen/Spitzen Der verwendete Einsatz führt eine Hubbewegung aus. > Verwenden Sie nur einwandfreie Feilen/Spitzen. Beachten Sie die Angaben des Herstellers. > Setzen Sie die Feile/Spitze nur bei stillstehendem Medizinprodukt ein. > Greifen Sie nie in laufende oder auslaufende Feilen/Spitzen.
Seite 14
Wechseln der Feilen/Spitzen Setzen Sie die Feile/Spitze in den Winkelstückkopf bis sie spürbar einrastet. > Die Feile/Spitze ist frei drehbar (360°) und in 12 Positionen (30° Schritte) fixierbar (A). > Drücken Sie die Feile/Spitze in der gewählten Stellung bis auf Anschlag ein (B). P rüfen Sie den sicheren Halt.
Probelauf Halten Sie das Medizinprodukt nicht in Augenhöhe! > Setzen Sie die Feile/Spitze ein. > Nehmen Sie das Medizinprodukt in Betrieb. Bei Betriebsstörungen (z. B. Vibrationen, ungewohnten Geräuschen, Heißwerden, Kühlmittelausfall bzw. Undichtheit) setzen Sie das Medizinprodukt sofort außer Betrieb und wenden Sie sich an einen autorisierten W&H Servicepartner.
5. Hygiene und Pflege Allgemeine Hinweise Beachten Sie Ihre lokalen und nationalen Gesetze, Richtlinien, Normen und Vorgaben für die Reinigung, Desinfektion und Sterilisation. Tragen Sie Schutzkleidung, Schutzbrille, Schutzmaske und Handschuhe. Verwenden Sie zur manuellen Trocknung nur ölfreie, gefilterte Druckluft mit maximal 3 bar Betriebsdruck.
Seite 17
Reinigungs- und Desinfektionsmittel > Befolgen Sie die Hinweise, Anweisungen und Warnungen der Hersteller von Reinigungs- und/oder Desinfektionsmitteln. > Verwenden Sie nur Detergenzien, die für die Reinigung und/oder Desinfektion von Medizinprodukten aus Metall und Kunststoff vorgesehen sind. > Die vom Hersteller des Desinfektionsmittels angegebenen Konzentrationen und Einwirkzeiten müssen unbedingt eingehalten werden.
Hygiene und Pflege Begrenzung bei der Wiederaufbereitung Die Produktlebensdauer und die Funktionsfähigkeit des Medizinprodukts sind maßgeblich durch mechanische Beanspruchung im Gebrauch und chemische Einflüssen durch die Wiederaufbereitung bestimmt. > Senden Sie abgenutzte oder beschädigte Medizinprodukte und/oder Medizinprodukte mit Materialveränderungen an einen autorisierten W&H Servicepartner. Wiederaufbereitungszyklen Beim Medizinprodukt von W&H empfehlen wir nach 1.000 Wiederaufbereitungszyklen oder einem Jahr einen regulären Service durchzuführen.
Hygiene und Pflege Erstbehandlung am Gebrauchsort Reinigen Sie das Medizinprodukt sofort nach jeder Behandlung, um eingedrungene Flüssigkeiten (z. B. Blut, Speichel etc.) auszuspülen und ein Festsetzen der Innenteile zu vermeiden. > Betreiben Sie das Medizinprodukt mindestens 10 Sekunden im Leerlauf. >...
Hygiene und Pflege Manuelle Reinigung Legen Sie das Medizinprodukt nicht in die Desinfektionslösung oder das Ultraschallbad! > Reinigen Sie das Medizinprodukt unter fließendem Trinkwasser (<35 °C / <95 °F). > Abspülen und Abbürsten aller inneren und äußeren Oberflächen. > Bewegliche Teile mehrmals hin und her bewegen. >...
Seite 21
Spraydüsen reinigen Reinigen Sie die Austrittsöffnungen mit dem Düsenreiniger vorsichtig von Schmutz und Ablagerungen. Der Düsenreiniger kann im Ultraschallbad und/oder im Reinigungs- und Desinfektionsgerät gereinigt werden. Kühlmittelkanal reinigen Blasen Sie mit Druckluft den Kühlmittelkanal durch. Bei verstopften Austrittsöffnungen oder Kühlmittel kanälen wenden Sie sich an einen autorisierten W&H Servicepartner.
Seite 22
Reinigung der Lichtquelle Vermeiden Sie ein Zerkratzen der Lichtquelle! Waschen Sie die Lichtquelle mit Reinigungsflüssigkeit und einem weichen Tuch. Trocknen Sie die Lichtquelle mit Druckluft oder vorsichtig mit einem weichen Tuch. > Führen Sie nach jeder Reinigung eine Sichtprüfung durch.
Hygiene und Pflege Manuelle Desinfektion W&H empfiehlt Wischdesinfektion. Der Nachweis der grundsätzlichen Eignung des Medizinprodukts für eine wirksame manuelle Desinfektion wurde durch ein unabhängiges Prüflabor unter Verwendung des Desinfektionsmittels „mikrozid® AF wipes“ (Schülke & Mayr GmbH, Norderstedt) und „CaviWipes™“ (Metrex) erbracht.
Hygiene und Pflege Maschinelle Reinigung und Desinfektion W&H empfiehlt die maschinelle Reinigung und Desinfektion mit einem Reinigungs- und Desinfektionsgerät (RDG). > Befolgen Sie die Hinweise, Anweisungen und Warnungen der Hersteller von Reinigungs- und Desinfektionsgeräten, Reinigungs- und/oder Desinfektionsmitteln. Der Nachweis der grundsätzlichen Eignung des Medizinprodukts für eine wirksame maschinelle Desinfektion wurde durch ein unabhängiges Prüflabor unter Verwendung des Reinigungs- und Desinfektionsgeräts „Miele PG 8582 CD“...
Hygiene und Pflege Trocknung > Achten Sie darauf, dass das Medizinprodukt nach der Reinigung und Desinfektion innen und außen komplett trocken ist. > Entfernen Sie Flüssigkeitsreste mit Druckluft.
Hygiene und Pflege Kontrolle, Pflege und Prüfung Kontrolle > Prüfen Sie das Medizinprodukt nach der Reinigung und Desinfektion auf Beschädigungen, sichtbare Restverschmutzung und Oberflächenveränderungen. > Bereiten Sie noch verschmutzte Medizinprodukte erneut auf. > Sterilisieren Sie das Medizinprodukt im Anschluss an die Reinigung, Desinfektion und Ölpflege.
Seite 27
Ölpflege Ölen Sie das trockene Medizinprodukt sofort nach der Reinigung und/oder Desinfektion. Empfohlene Pflegezyklen > Unbedingt nach jeder Innenreinigung > Vor jeder Sterilisation oder > Nach 30 Minuten Einsatz bzw. 1x täglich Mit W&H Service Oil F1, MD-400 > Befolgen Sie die Anweisungen auf der Ölspraydose und auf der Verpackung. oder Mit W&H Assistina >...
Seite 28
Prüfung nach der Ölpflege > Richten Sie das Medizinprodukt nach unten. > Nehmen Sie das Medizinprodukt in Betrieb, damit überschüssiges Öl austreten kann. > Überschüssiges Öl kann zur Überhitzung des Medizinprodukts führen.
Hygiene und Pflege Verpackung Verpacken Sie das Medizinprodukt und das Zubehör in Sterilisationsverpackungen, die folgenden Anforderungen entsprechen: > Die Sterilisationsverpackung muss hinsichtlich Qualität und Anwendung die geltenden Normen erfüllen und für das Sterilisationsverfahren geeignet sein. > Die Sterilisationsverpackung muss für das Sterilisationsgut groß genug sein. >...
Hygiene und Pflege Sterilisation W&H empfiehlt die Sterilisation entsprechend EN 13060, EN 285 oder ANSI/AAMI ST55. > Befolgen Sie die Hinweise, Anweisungen und Warnungen der Hersteller von Dampfsterilisatoren. > Das ausgewählte Programm muss für das Medizinprodukt geeignet sein. Empfohlene Sterilisationsverfahren >...
Seite 31
Der Nachweis der grundsätzlichen Eignung des Medizinprodukts für eine wirksame Sterilisation wurde durch ein unabhängiges Prüflabor unter Verwendung des Dampfsterilisators LISA 517 B17L* (W&H Sterilization S.r.l., Brusaporto (BG)), des Dampfsterilisators Systec VE-150* (Systec) und des Dampfsterilisators CertoClav MultiControl MC2-S09S273** (CertoClav GmbH, Traun) erbracht. “Dynamic-air-removal prevacuum cycle”...
Hygiene und Pflege Lagerung > Lagern Sie das Sterilgut staubfrei und trocken. > Die Haltbarkeit des Sterilguts ist abhängig von den Lagerbedingungen und Art der Verpackung.
6. Service Reparatur und Rücksendung Bei Betriebsstörungen wenden Sie sich sofort an einen autorisierten W&H Servicepartner. Reparaturen und Wartungsarbeiten dürfen nur von einem autorisierten W&H Servicepartner durchgeführt werden. Stellen Sie sicher, dass das Medizinprodukt vor der Rücksendung den gesamten Wiederaufbereitungsprozess durchlaufen hat.
7. W&H Zubehör und Ersatzteile Verwenden Sie nur Original W&H Zubehör und Ersatzteile oder von W&H freigegebenes Zubehör. Bezugsquelle: W&H Partner 000301xx W&H Assistina 30310000 W&H Assistina TWIN (MB-302) 10940021 W&H Service Oil F1, MD-400 (6 pcs) 01603400 Ausdrückdorn 02015101 Düsenreiniger 02038200 Sprayadapter für Hand- und Winkelstücke...

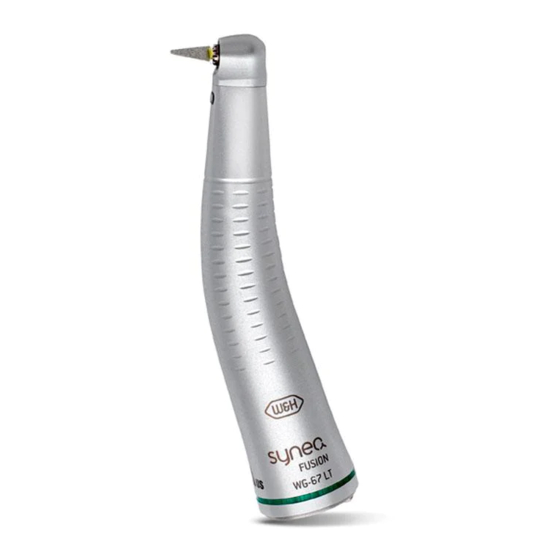

8. Technische Daten WG-67 LT / WG-67 A 2 : 1 Übersetzungsverhältnis grün Farbmarkierung ISO 3964 Anschluss motorseitig lt. Norm DENTATUS LDT und LTA * Empfohlene Feilen/Spitzen vorgegeben durch die lieferbaren Feilen/Spitzen Max. Gesamtlänge einrastend * Einspannung 20.000 max. Motordrehzahl (min >...
Seite 36
* Eine kürzere Einspannlänge ist nicht möglich. Bei Verwendung von anderen Feilen/Spitzen hat der Anwender durch richtige Wahl der Betriebsbedingungen dafür zu sorgen, dass keine Gefährdung des Anwenders, Patienten oder Dritten erfolgt. ** Chipluftdruck / Wasserdruck müssen gleichzeitig eingestellt werden. Chipluftdruck muss höher sein als Wasserdruck (Umdrehungen pro Minute)
Seite 37
Temperaturangaben Temperatur des Medizinprodukts an der Bedienerseite: maximal 55 °C (131 °F) Temperatur des Medizinprodukts an der Patientenseite: maximal 50 °C (122 °F) Temperatur des Arbeitsteils (Feile/Spitze): maximal 41 °C (105,8 °F) Umgebungsbedingungen Temperatur bei Lagerung und Transport: -40 °C bis +70 °C (-40 °F bis +158 °F) Luftfeuchtigkeit bei Lagerung und Transport: 8 % bis 80 % (relativ), nicht kondensierend Temperatur bei Betrieb:...
9. Entsorgung Stellen Sie sicher, dass die Teile bei der Entsorgung nicht kontaminiert sind. Beachten Sie Ihre lokalen und nationalen Gesetze, Richtlinien, Normen und Vorgaben für die Entsorgung. > Medizinprodukt > Verpackung...
Garantieerklärung Dieses W&H Medizinprodukt wurde von hoch qualifizierten Fachleuten mit größter Sorgfalt hergestellt. Vielfältige Prüfungen und Kontrollen garantieren eine einwandfreie Funktion. Beachten Sie bitte, dass Garantieansprüche nur bei Befolgung aller Anweisungen in der beiliegenden Gebrauchsanweisung gültig sind. W&H haftet als Hersteller ab Kaufdatum für Material- oder Herstellungsfehler innerhalb einer Garantiezeit von 24 Monaten. Zubehör und Verbrauchsmaterialien (Düsenreiniger, Ausdrückdorn) sind von der Garantie ausgenommen.
Autorisierte W&H Servicepartner Besuchen Sie W&H im Internet auf http://wh.com Unter dem Menüpunkt „Service“ finden Sie Ihren nächstgelegenen autorisierten W&H Servicepartner. Oder scannen Sie den QR Code.
Seite 42
Hersteller W&H Dentalwerk Bürmoos GmbH Ignaz-Glaser-Straße 53, 5111 Bürmoos, Austria Form-Nr. 50613 ADT Rev. 003 / 26.04.2022 t +43 6274 6236-0, f +43 6274 6236-55 Änderungen vorbehalten office@wh.com wh.com...
