- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Analysen- und Präzisionswaagen KERN ALJ/ALS/PLJ/PLS Version 3.5 10/2011 ALJ/ALS/PLJ/PLS-BA-d-1135...
-
Seite 2: Inhaltsverzeichnis
ALJ/ALS/PLJ/PLS KERN Version 3.5 10/2011 Betriebsanleitung Elektronische Analysen- und Präzisionswaagen Inhaltsverzeichnis Technische Daten ..................5 Erläuterung des grafischen Symbols „ ! “ ..........14 Grundlegende Hinweise (Allgemeines) ............. 14 Bestimmungsgemäße Verwendung ..............14 Sachwidrige Verwendung ..................14 Gewährleistung .......................14 Prüfmittelüberwachung ..................15 Grundlegende Sicherheitshinweise ............16 Hinweise in der Betriebsanleitung beachten ............16... - Seite 3 Modelle mit externem Gewicht (KERN ALS/PLS) ..........25 7.1.1 Justierung mit empfohlenem Justiergewicht (Werkseinstellung) ..........25 7.1.2 Justierung mit Gewichten anderer Nennwerte ................. 26 Modelle mit internem Gewicht (KERN ALJ/PLJ)...........28 7.2.1 Internes Justiergewicht überschreiben ..................30 Eichung ........................31 Basisbetrieb ....................32 Unterflurwägung .....................33...
- Seite 4 Fehlermeldungen ..................73 Wartung, Instandhaltung, Entsorgung ............74 13.1 Reinigen ........................74 13.2 Wartung, Instandhaltung ..................74 13.3 Entsorgung ......................74 Kleine Pannenhilfe ..................75 Konformitätserklärung ................77 ALJ/ALS/PLJ/PLS-BA-d-1135...
-
Seite 5: Technische Daten
1 Technische Daten KERN ALJ 160-4A ALJ 250-4A ALJ 310-4A Wägebereich (Max) 160 g 250 g 310 g Ablesbarkeit (d) 0.1 mg 0.1 mg 0.1 mg Reproduzierbarkeit 0.1 mg 0.1 mg 0.1 mg Linearität ± 0.3 mg ± 0.3 mg ±... - Seite 6 Gehäuse (B x T x H) mm 210 x 340 x 330 Abmessungen Windschutz 160 x 140 x 205 (innen) (B x T x H) mm 190 x 195 x 225 (außen) Wägeplatte (Edelstahl) Ø 80 mm Gewicht kg (netto) 5.7 kg Schnittstelle RS 232C ALJ/ALS/PLJ/PLS-BA-d-1135...
- Seite 7 Gehäuse (B x T x H) mm 210 x 340 x 160 Abmessungen Windschutz innen Ø 150, 60 hoch außen Ø 160, 70 hoch Wägeplatte (Edelstahl) Ø 11 cm Ø 11 cm Ø 11 cm Gewicht kg (netto) 4 kg 4.5 kg Schnittstelle RS 232C ALJ/ALS/PLJ/PLS-BA-d-1135...
- Seite 8 Gehäuse (B x T x H) mm 210 x 340 x 160 Windschutz mm innen Ø 150, 60 high außene Ø 160, 70 high Wägeplatte (Edelstahl) Ø 11 cm Ø 11 cm Ø 16 cm Gewicht kg (netto) 4.5 kg Schnittstelle RS 232C ALJ/ALS/PLJ/PLS-BA-d-1135...
- Seite 9 210 x 340 x 100 210 x 340 x 100 210 x 340 x 100 Windschutz mm innen Ø 150, 60 hoch nein nein nein außen Ø 160, 70 hoch Wägeplatte (Edelstahl) Ø 16 cm Ø 16 cm Ø 16 cm Gewicht kg (netto) 4.5 kg 5 kg 5.0 kg Schnittstelle RS 232C ALJ/ALS/PLJ/PLS-BA-d-1135...
- Seite 10 Gehäuse (B x T x H) mm 210 x 340 x 160 innen Ø 150, 60 hoch Windschutz mm außen Ø 160, 70 hoch Wägeplatte (Edelstahl) Ø 11 cm Gewicht kg (netto) 4 kg 4.5 kg Schnittstelle RS 232C ALJ/ALS/PLJ/PLS-BA-d-1135...
- Seite 11 210 x 340 x 160 210 x 340 x 160 210 x 340 x 160 Windschutz mm innen Ø 150, 60 hoch außen Ø 160, 70 hoch Wägeplatte (Edelstahl) Ø 11 cm Ø 11 cm Ø 11 cm Gewicht kg (netto) 4.5 kg 4.5 kg 4.5 kg Schnittstelle RS 232C ALJ/ALS/PLJ/PLS-BA-d-1135...
- Seite 12 210 x 340 x 100 Windschutz mm innen Ø 150, 60 hoch nein nein nein außen Ø 160, 70 hoch Wägeplatte (Edelstahl) Ø 16 cm Ø 16 cm Ø 16 cm Gewicht kg (netto) 4 kg 4 kg 4.5 kg Schnittstelle RS 232C ALJ/ALS/PLJ/PLS-BA-d-1135...
- Seite 13 210 x 340 x 100 210 x 340 x 100 210 x 340 x 100 Windschutz nein nein nein Wägeplatte (Edelstahl) Ø 16 cm Ø 16 cm 200 x 175 mm Gewicht kg (netto) 4.5 kg 4.5 kg 4 kg Schnittstelle RS 232C ALJ/ALS/PLJ/PLS-BA-d-1135...
-
Seite 14: Erläuterung Des Grafischen Symbols
• Nichtbeachten unserer Vorgaben in der Betriebsanleitung • Verwendung außerhalb der beschriebenen Anwendungen • Veränderung oder Öffnen des Gerätes • Mechanische Beschädigung und Beschädigung durch Medien, Flüssigkeiten, natürlichem Verschleiß und Abnützung • Nicht sachgemäße Aufstellung oder elektrische Installation • Überlastung des Messwerkes ALJ/ALS/PLJ/PLS-BA-d-1135... -
Seite 15: Prüfmittelüberwachung
Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie der hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. Im akkreditierten DKD- Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewich- te und Waagen kalibriert werden (Rückführung auf das nationale Normal). ALJ/ALS/PLJ/PLS-BA-d-1135... -
Seite 16: Grundlegende Sicherheitshinweise
Für den Rücktransport ist nur die Originalverpackung zu verwen- den. Vor dem Versand alle angeschlossenen Kabel und losen / beweg- lichen Teile trennen. Evtl. vorgesehene Transportsicherungen wieder anbringen. Alle Teile z.B. Glaswindschutz, Wägeplatte, Netzteil etc. gegen Verrutschen und Beschädigung sichern. ALJ/ALS/PLJ/PLS-BA-d-1135... -
Seite 17: Auspacken, Aufstellung Und Inbetriebnahme
• statische Aufladung von Wägegut, Wägebehälter vermeiden. Beim Auftreten von elektromagnetischen Feldern ( z.B. durch Mobiltelefone oder Funkgeräte), bei statischen Aufladungen sowie bei instabiler Stromversorgung sind große Anzeigeabweichungen (falsche Wägeergebnisse) möglich. Der Standort muss dann gewechselt oder die Störquelle beseitigt werden. ALJ/ALS/PLJ/PLS-BA-d-1135... -
Seite 18: Auspacken

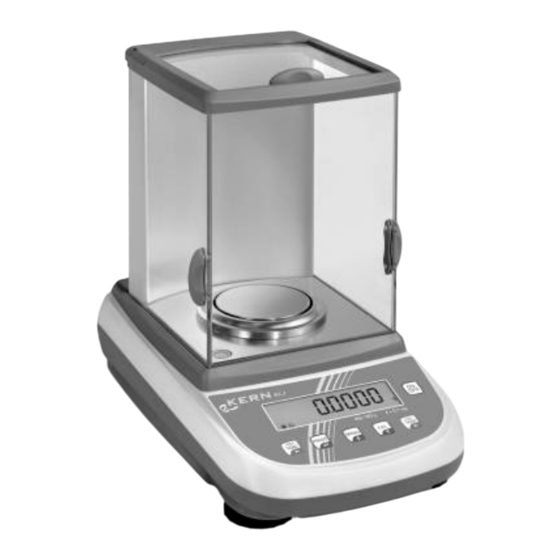

6.2 Auspacken Die Waage vorsichtig aus der Verpackung nehmen, Plastikhülle entfernen und die Waage am vorgesehenen Arbeitsplatz aufstellen. 6.2.1 Aufstellen Aufbau der Waage: Modelle ALS/ALJ Modelle PLS/PLJ, d = 1 mg ALJ/ALS/PLJ/PLS-BA-d-1135... - Seite 19 Modelle PLS/PLJ, d = 100 mg Modelle PLS/PLJ, d = 10 mg Die Waage mit Fußschrauben nivellieren, bis sich die Luft- blase in der Libelle im vorgeschriebenen Kreis befindet. ALJ/ALS/PLJ/PLS-BA-d-1135...
-
Seite 20: Lieferumfang/Serienmäßiges Zubehör
6.2.2 Lieferumfang/Serienmäßiges Zubehör • Waage (siehe Kap. 6.2.1) • Netzgerät • Betriebsanleitung 6.3 Geräteübersicht 6.3.1 Vorderseite der Waage Abdeckung Windschutz Libelle Windschutz LCD Display Funktionstasten Stellfüße ALJ/ALS/PLJ/PLS-BA-d-1135... -
Seite 21: Rück- Und Unterseite Der Waage
6.3.2 Rück- und Unterseite der Waage 1. Wägeplatte 2. RS232C-Schnittstelle 3. Fussschrauben 4. Anschluss Netzadapter 5. Gehäuseschrauben (bei Modellen mit 4 Fü- ßen zunächst die hinte- ren beiden Füße herausschrauben) 6. Unterflurwäge- einrichtung ALJ/ALS/PLJ/PLS-BA-d-1135... -
Seite 22: Bedienungselemente
• Justieren CAL-Taste/ • Menüpunkte anwählen - rückwärts blättern • numerische Eingabe - vorwärts blättern Pfeiltaste • Wägedaten über Schnittstelle übermitteln PRINT-Taste • Einstellungen bestätigen / speichern • numerischer Eingabe - Ziffernanwahl Pfeiltaste • Tarieren TARE-Taste • Nullstellen ALJ/ALS/PLJ/PLS-BA-d-1135... -
Seite 23: Stromversorgung Anschließen Und Einschalten
Befindet sich die Waage im Akkubetrieb erscheinen folgende Symbole im Display: Akku ausreichend geladen Kapazität des Akkus bald erschöpft. Baldmöglichst Netzadap- ter anschließen, um den Akku zu laden. Spannung unter das vorgeschriebene Minimum abgefallen. Netzadapter anschließen, um den Akku zu laden. ALJ/ALS/PLJ/PLS-BA-d-1135... -
Seite 24: Anschluss Von Peripheriegeräten
Messwerte zu erhalten, empfiehlt es sich zudem, die Waage auch im Wägebetrieb periodisch zu justieren. Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit (siehe Kap. 1) zur Stabilisierung ist erforderlich. Darauf achten, dass sich keine Gegenstände auf der Wägeplatte befinden. ALJ/ALS/PLJ/PLS-BA-d-1135... -
Seite 25: Modelle Mit Externem Gewicht (Kern Als/Pls)
Warten bis der Gewichtswert des erforderlichen Justiergewichtes blinkend ein- geblendet wird. Während der blinkenden Anzeige erforderliches Justiergewicht vorsichtig in die Mitte der Wägeplatte stellen. Die blinkende Anzeige erlischt. Nach erfolgreicher Justierung kehrt die Waage automatisch in den Wägemodus zurück. Justiergewicht abnehmen ALJ/ALS/PLJ/PLS-BA-d-1135... -
Seite 26: Justierung Mit Gewichten Anderer Nennwerte
Nach erfolgreicher Justierung kehrt die Waage automatisch in den Wägemodus zurück. Justiergewicht abnehmen Bei einem Justierfehler oder falschem Justiergewicht wird in der Anzeige eine Fehlermeldung eingeblendet. Warten bis sich die Waage wieder im Wägemodus befindet und Justiervorgang wiederholen. ALJ/ALS/PLJ/PLS-BA-d-1135... - Seite 27 Empfohlenes Weitere messtechnisch nicht optimale Nennwerte zur Modell Justiergewicht Justierung (siehe Kap. 7.1.2) (siehe Kap. 7.1.1) A-Modelle ALJ 160-4A ALJ 250-4A ALS 160-4A 150g 100g ALS 250-4A 200g 100g PLJ-720-3A PLJ 1200-3A PLJ 1200-3DA PLJ 6200-2A PLJ 6200-2DA PLS 510-3A...
-
Seite 28: Modelle Mit Internem Gewicht (Kern Alj/Plj)
7.2 Modelle mit internem Gewicht (KERN ALJ/PLJ) Bei nicht geeichten Waagen stehen im Menü vier Justiermöglichkeiten zur Verfü- gung. Einstellung Im Wägemodus MENU-Taste drücken und gedrückt halten bis das akustische Signal verstummt. Der erste Menüpunkt „units“ wird ange- im Menü... - Seite 29 Bei aktivierter I-CAL-Funktion wird die interne Justierung nur durch I-CAL Drücken der CAL-Taste gestartet. Vor Drücken von CAL darauf achten, dass sich keine Gegenstände auf der Wägeplatte befin- den. Bei Modellen mit internem Justiergewicht wird die Justierung mit E-CAL externem Gewicht nicht empfohlen. Durchführung siehe Kap. 7.1. ALJ/ALS/PLJ/PLS-BA-d-1135...
-
Seite 30: Internes Justiergewicht Überschreiben
PRINT – Taste drücken und gedrückt halten, bis das akustische Signal ver- stummt Der Kalibriervorgang wird gestartet Während diesem Vorgang wird „tEc MEM“ angezeigt Nachdem der Wert des internen Justiergewichts automatisch gespeichert wurde kehrt die Waage in den Wägemodus zurück. Justiervorgang, wie im Kapitel 7.2 beschrieben durchführen ALJ/ALS/PLJ/PLS-BA-d-1135... -
Seite 31: Eichung
Eichpflichtige Waagen müssen außer Betrieb gesetzt werden, wenn: Das Wägeergebnis der Waage außerhalb der Verkehrsfehlergrenze liegt. Waage deshalb in regelmäßigen Abständen mit bekanntem Prüfge- wicht (ca. 1/3 der max. Last) belasten und mit Anzeigenwert vergleichen. Nacheichungstermin überschritten ist. ALJ/ALS/PLJ/PLS-BA-d-1135... -
Seite 32: Basisbetrieb
„0-t“ wird angezeigt, warten bis die Nullanzeige er- scheint. Der Tariervorgang kann beliebige Male wiederholt werden, beispielsweise beim Einwiegen von mehreren Komponen- ten zu einer Mischung (Zuwiegen).Die Grenze ist dann er- reicht, wenn der gesamte Wägebereich ausgelastet ist. ALJ/ALS/PLJ/PLS-BA-d-1135... -
Seite 33: Unterflurwägung
(Bruchgefahr) VORSICHT ▬ Es ist stets darauf zu achten, dass sich unter der Last keine Lebe- wesen oder Gegenstände befinden, die Schaden nehmen könnten. Nach Beendigung der Unterflurwägung muss die Öffnung am Waagenboden unbedingt wieder verschlossen werden (Staub- schutz). ALJ/ALS/PLJ/PLS-BA-d-1135... -
Seite 34: Benutzermenü
Die Waage kehrt zurück ins Menü. Entweder bei Bedarf weite- re Einstellung im Menü vornehmen oder wie folgt zurück in den Wägemodus. Menü beenden/ MENU-Taste drücken und gedrückt halten bis das akustische Signal verstummt. Die Waage kehrt automatisch in den zurück in den Wägemodus zurück. Wägemodus ALJ/ALS/PLJ/PLS-BA-d-1135... - Seite 35 Empfindlich und schnell, sehr Filt 2 ruhiger Aufstellungsort. Unempfindlich aber langsam, Filt 3 unruhiger Aufstellungsort. Stillstandskontroll-Anzeige Stabil Stillstandskontrolle schnell/sehr Stab 1 (siehe Kap. 9.6) ruhiger Aufstellungsort Stillstandskontrolle schnell + Stab 2 genau/ruhiger Aufstellungsort Stillstandskontrolle genau/sehr Stab 3 ununruhiger Aufstellungsort. ALJ/ALS/PLJ/PLS-BA-d-1135...
- Seite 36 Justierung mit externem Ge- (siehe Kap. 7) *E-Cal wicht bei eichfähigen Geräten gesperrt) *Tec Cal nicht dokumentiert Automatische Justierung mit *Aut Cal internem Gewicht Justierung mit internem Gewicht *I-Cal nach Drücken von CAL eichfähigen Geräten gesperrt) * = modellabhängig ALJ/ALS/PLJ/PLS-BA-d-1135...
-
Seite 37: Wägeeinheit
Die Waage kehrt zurück ins Menü. Entweder bei Bedarf weitere Einstellungen im Menü vornehmen oder wie folgt zurück in den Wägemodus. MENU-Taste drücken und gedrückt halten bis das akustische Signal verstummt. Die Waage kehrt automatisch in den Wägemodus zurück. ALJ/ALS/PLJ/PLS-BA-d-1135... -
Seite 38: Datenausgabetyp
Die Waage kehrt zurück ins Menü. Entweder bei Bedarf weitere Einstellungen im Menü vornehmen oder wie folgt zurück in den Wägemodus. MENU-Taste drücken und gedrückt halten bis das akustische Signal verstummt. Die Waage kehrt automatisch in den Wägemodus zurück. ALJ/ALS/PLJ/PLS-BA-d-1135... -
Seite 39: Baudrate
Die Waage kehrt zurück ins Menü. Entweder bei Bedarf weitere Einstellungen im Menü vornehmen oder wie folgt zurück in den Wägemodus. MENU-Taste drücken und gedrückt halten bis das akustische Signal verstummt. Die Waage kehrt automatisch in den Wägemodus zurück. ALJ/ALS/PLJ/PLS-BA-d-1135... -
Seite 40: Auto Zero
Waage befindlichen Behälter, Verdampfungsprozesse). Bei Dosierungen mit kleinen Gewichtsschwankungen empfiehlt es sich daher, diese Funktion auszuschalten. Im Wägemodus MENU-Taste drücken und gedrückt halten bis das akustische Signal verstummt. MENU-Taste wiederholt drücken Mit PRINT-Taste bestätigen, die aktuelle Einstellung wird angezeigt. ALJ/ALS/PLJ/PLS-BA-d-1135... - Seite 41 Die Waage kehrt zurück ins Menü. Entweder bei Bedarf weitere Einstellungen im Menü vornehmen oder wie folgt zurück in den Wägemodus. MENU-Taste drücken und gedrückt halten bis das akustische Signal verstummt. Die Waage kehrt automatisch in den Wägemodus zurück. ALJ/ALS/PLJ/PLS-BA-d-1135...
-
Seite 42: Filter
Die Waage kehrt zurück ins Menü. Entweder bei Bedarf weitere Einstellungen im Menü vornehmen oder wie folgt zurück in den Wägemodus. MENU-Taste drücken und gedrückt halten bis das akustische Signal verstummt. Die Waage kehrt automatisch in den Wägemodus zurück. ALJ/ALS/PLJ/PLS-BA-d-1135... -
Seite 43: Stillstandskontroll-Anzeige
Die Waage kehrt zurück ins Menü. Entweder bei Bedarf weitere Einstellungen im Menü vornehmen oder wie folgt zurück in den Wägemodus. MENU-Taste drücken und gedrückt halten bis das akustische Signal verstummt. Die Waage kehrt automatisch in den Wägemodus zurück. ALJ/ALS/PLJ/PLS-BA-d-1135... -
Seite 44: Kontrast Der Anzeige Einstellen
MENU-Taste wiederholt drücken Mit PRINT-Taste bestätigen, die aktuelle Einstellung wird angezeigt. Mit den Pfeiltasten gewünschte Einstellung auswählen. Vorwärts blättern mit MENU-Taste Rückwärts blättern mit CAL-Taste 01: geringer Kontrast 08: mittlerer Kontrast 15: hoher Kontrast ALJ/ALS/PLJ/PLS-BA-d-1135... - Seite 45 Die Waage kehrt zurück ins Menü. Entweder bei Bedarf weitere Einstellungen im Menü vornehmen oder wie folgt zurück in den Wägemodus. MENU-Taste drücken und gedrückt halten bis das akustische Signal verstummt. Die Waage kehrt automatisch in den Wägemodus zurück. ALJ/ALS/PLJ/PLS-BA-d-1135...
-
Seite 46: Hinterleuchtung Der Anzeige
Die Waage kehrt zurück ins Menü. Entweder bei Bedarf weitere Einstellungen im Menü vornehmen oder wie folgt zurück in den Wägemodus. MENU-Taste drücken und gedrückt halten bis das akustische Signal verstummt. Die Waage kehrt automatisch in den Wägemodus zurück. ALJ/ALS/PLJ/PLS-BA-d-1135... -
Seite 47: Automatische Abschaltfunktion „Auto Off" In Stand-By Modus
Die Waage kehrt zurück ins Menü. Entweder bei Bedarf weitere Einstellungen im Menü vornehmen oder wie folgt zurück in den Wägemodus. MENU-Taste drücken und gedrückt halten bis das akustische Signal verstummt. Die Waage kehrt automatisch in den Wägemodus zurück. ALJ/ALS/PLJ/PLS-BA-d-1135... -
Seite 48: Anwendermenü
Die Waage kehrt zurück ins Menü. Entweder bei Bedarf weitere speichern Einstellung im Menü vornehmen oder wie folgt zurück in den Wägemodus. MENU-Taste drücken und gedrückt halten bis das akustische Signal Menü beenden/ verstummt. Die Waage kehrt automatisch in den Wägemodus zu- zurück in den rück. Wägemodus ALJ/ALS/PLJ/PLS-BA-d-1135... -
Seite 49: Stückzählen
So viele Zählteile auflegen, wie die eingestellte Referenzstückzahl verlangt. Mit PRINT-Taste bestätigen und Stillstandskontrolle abwarten. Nach erfolgreicher Referenzbildung wird die aktuelle Stückzahl angezeigt. Referenzgewicht abnehmen. Die Waage befindet sich nun im Stückzähl-Modus und zählt alle Teile, die sich auf der Wägeplatte befinden. ALJ/ALS/PLJ/PLS-BA-d-1135... - Seite 50 Referenzgewicht abnehmen. Die gen und mit PRINT-Taste bestäti- Waage befindet sich nun im Stück- gen. Vorgang so oft wiederholen bis zähl-Modus und zählt alle Teile, die die Stückzählanzeige erscheint. sich auf der Wägeplatte befinden. Zurück in den Wägemodus ON/OFF-Taste drücken ALJ/ALS/PLJ/PLS-BA-d-1135...
-
Seite 51: Umschalten Zwischen Stückzahl- Und Gewichtsanzeige
Die Anzahl Teile auf der Wägeplatte verdoppeln und warten bis das akustische Signal ertönt. Das Referenzgewicht wird neu berechnet. Entweder durch Hinzufügen weiterer Teile Referenzoptimierung wiederholen (Max. 255 Teile) oder Zählvorgang starten. Die automatische Referenzoptimierung ist bei numerischer Eingabe des Referenzgewichts nicht aktiv. ALJ/ALS/PLJ/PLS-BA-d-1135... -
Seite 52: Numerische Eingabe Des Referenzgewichts
Der Tariervorgang wird automatisch gestartet. „0-t“ wird angezeigt. Wägegut auflegen und Stückzahl ablesen. MENU-Taste drücken, das Gesamtgewicht der aufgelegten Teile wird angezeigt. Zurück zur Stückzahl-Anzeige MENU-Taste erneut drücken. Zurück in den Wägemodus ON/OFF-Taste drücken ALJ/ALS/PLJ/PLS-BA-d-1135... -
Seite 53: Dichtebestimmung (Hydrostatische Wägung)
MENU-Taste drücken Mit PRINT-Taste bestätigen, die aktuelle Einstellung wird angezeigt. Mit MENU-Taste „d SoLid“ auswählen Mit PRINT-Taste bestätigen. Mit den Pfeiltasten Dichte der Messflüssigkeit eingeben. Eingabe mit PRINT-Taste bestätigen. ALJ/ALS/PLJ/PLS-BA-d-1135... - Seite 54 Warten Sie bis die Gewichtsanzeige der Waage stabil ist, dann PRINT -Taste drücken. „WEI LIq“ wird blinkend angezeigt. Die Dichte der Probe wird angezeigt Zurück in den Wägemodus ON/OFF-Taste drücken oder mit MENU-Taste neuen Messzyklus starten. Sind bei der Dichtebestimmung Fehler aufgetreten wird „d-----„ angezeigt. ALJ/ALS/PLJ/PLS-BA-d-1135...
-
Seite 55: Dichtebestimmung Von Flüssigkeiten
MENU-Taste drücken Mit PRINT-Taste bestätigen, die aktuelle Einstellung wird angezeigt. Mit MENU-Taste „d Liquid“ auswählen Mit PRINT-Taste bestätigen. Mit den Pfeiltasten Dichte des Glassenkkörpers eingeben. Eingabe mit PRINT-Taste bestätigen. ALJ/ALS/PLJ/PLS-BA-d-1135... - Seite 56 Warten Sie bis die Gewichtsanzeige der Waage stabil ist, dann PRINT -Taste drücken. „WEI LIq“ wird blinkend angezeigt. Die Dichte der Probenflüssigkeit wird angezeigt Zurück in den Wägemodus ON/OFF-Taste drücken oder mit MENU-Taste neuen Messzyklus starten. Sind bei der Dichtebestimmung Fehler aufgetreten wird „d-----„ angezeigt. ALJ/ALS/PLJ/PLS-BA-d-1135...
-
Seite 57: Summierfunktion
Die Waage tariert automatisch und wechselt zur Nullanzeige Gewicht A auflegen. (Beispiel) Mit PRINT-Taste bestätigen Der Anzeigewert wird in den Summenspeicher addiert, danach tariert die Waage erneut automatisch und wechselt zur Nullanzeige Gewicht B auflegen. (Beispiel) Mit PRINT-Taste bestätigen ALJ/ALS/PLJ/PLS-BA-d-1135... - Seite 58 Mit weiteren Gewichten ebenso verfahren Zum Ausdruck der Gesamtsumme der Einzelwägungen CAL-Taste drücken MENU-Taste drücken, die Summe aller Einzelwägungen wird angezeigt. MENU-Taste erneut drücken, die Anzahl der Wägungen wird angezeigt Mit ON/OFF-Taste Funktion verlassen und in den Wägemodus zurückkehren ALJ/ALS/PLJ/PLS-BA-d-1135...
-
Seite 59: Wägen Mit Toleranzbereich
Mit PRINT-Taste bestätigen, Anzeige zur Eingabe der unteren Toleranzgrenze erscheint. Unteren Grenzwert mit den Pfeiltasten eingeben Mit PRINT-Taste bestätigen, Anzeige zur Eingabe der oberen Toleranzgrenze erscheint. Oberen Grenzwert mit den Pfeiltasten eingeben ALJ/ALS/PLJ/PLS-BA-d-1135... - Seite 60 Mit der MENU-Taste gewünschte Einstellung auswählen Beep off Signalton ausgeschaltet Beep on Signalton eingeschaltet, wenn Wägegut im Toleranzbereich Mit PRINT-Taste bestätigen. Die Waage befindet sich nun im Kontrollwägemodus. Wägegut auflegen, die Toleranzkontrolle wird gestartet. Zurück in den Wägemodus ON/OFF-Taste drücken ALJ/ALS/PLJ/PLS-BA-d-1135...
-
Seite 61: Prozentbestimmung
Warten Sie bis die Gewichtsanzeige der Waage stabil ist, dann PRINT -Taste drücken, „LOAD“ blinkt. Das Gewicht wird als Referenz (100%) übernommen. Referenzgewicht abnehmen. Ab hier befindet sich die Waage im Prozentbe- stimmungs-Modus. Wägegut auflegen. Das Gewicht der Probe wird in Prozent, bezogen auf das Referenzgewicht, an- gezeigt. ALJ/ALS/PLJ/PLS-BA-d-1135... -
Seite 62: Numerische Eingabe Des Referenzgewichts
Mit den Pfeiltasten Referenzgewicht (100%) eingeben. Eingabe mit PRINT-Taste bestätigen. Ab hier befindet sich die Waage im Pro- zentbestimmungs-Modus. Wägegut auflegen. Das Gewicht der Probe wird in Prozent, bezogen auf das Referenzgewicht, an- gezeigt. Zurück in den Wägemodus ON/OFF-Taste drücken ALJ/ALS/PLJ/PLS-BA-d-1135... -
Seite 63: Tierwägefunktion
Mit PRINT-Taste bestätigen Wenn nötig, Waage tarieren Wägegut (Tier) auf die Wägeplatte stellen und PRINT-Taste drücken. In der An- zeige läuft ein „Countdown“. Der Mittelwert der Wägeresultate wird angezeigt und bleibt in der Anzeige ste- hen. ALJ/ALS/PLJ/PLS-BA-d-1135... - Seite 64 Um eine weitere Messung durchzuführen ON/OFF-Taste 1x drücken Zurück in den Wägemodus: ON/OFF-Taste 2x drücken ALJ/ALS/PLJ/PLS-BA-d-1135...
-
Seite 65: Spitzenwertfunktion
„M. Wägeplatte belasten. Der höchste Lastwert wird angezeigt. Der Spitzenwert bleibt solange in der Anzeige stehen, bis die TARE-Taste ge- drückt wird. Danach ist die Waage für weitere Messungen bereit. Zurück in den Wägemodus ON/OFF-Taste drücken ALJ/ALS/PLJ/PLS-BA-d-1135... -
Seite 66: Datenausgang Rs 232C
Baudrate wählbar auf 1200 - 9600 Baud Bei Betrieb mit Schnittstelle ist der fehlerfreie Betrieb nur mit dem entsprechen- den KERN- Schnittstellenkabel (max. 2m) sichergestellt 11.2 Pinbelegung des Waagenausgangssteckers Pin 2: Tx Signal Pin 3: Rx Signal Pin 5: GND ALJ/ALS/PLJ/PLS-BA-d-1135... -
Seite 67: Schnittstelle
Drucker Waage Dateneingang Busy Signal 11.4 Datentransfer Der Datensatz besteht auf folgenden 14 Zeichen: 1. Zeichen Vorzeichen -/Leerzeichen (Wägewert) 2-9. Zeichen Gewicht oder sonstige Daten 10-12. Zeichen Wägeeinheit 13. Zeichen Stabilitätsanzeige 14. Zeichen carriage return 15. Zeichen line feed ALJ/ALS/PLJ/PLS-BA-d-1135... -
Seite 68: Formate Der Datenübertragung
10° 11° 12° 13° 14° 15° 16° 17° 18° 19° 20° Gewicht space Wägewert space space Durchschnittliches Teilegewicht 1°. 2° 3° 4° 5° 6° 7° 8° 9° 10° 11° 12° 13° 14° 15° 16° 17° 18° Leerzeichen Wägewert space Durchschnittliches Teilegewicht ALJ/ALS/PLJ/PLS-BA-d-1135... - Seite 69 10° 11° 12° 13° 14° 15° 16° 17° 18° Zeit Leerz. Leerzeichen Zeitwert Sek. Leerzeichen Durchschnittswert 1°. 2° 3° 4° 5° 6° 7° 8° 9° 10° 11° 12° 13° 14° 15° 16° 17° 18° Durchschnitt Leerzeichen Durchschnittl. Gewichtswert Leerz. ALJ/ALS/PLJ/PLS-BA-d-1135...
-
Seite 70: Fernsteuerbefehle
Für die Kommunikation zwischen Waage und Drucker müssen folgende Bedingun- gen erfüllt sein: • Waage mit einem geeigneten Kabel mit der Schnittstelle eines Druckers ver- binden. Der fehlerfreie Betrieb ist nur mit dem entsprechenden KERN- Schnittstellenkabel sichergestellt. • Baudrate von Waage und Drucker müssen übereinstimmen, siehe Kap. 9.3. ALJ/ALS/PLJ/PLS-BA-d-1135... - Seite 71 22.000 g Dichtebestimmung d= 2.80066 g/cm3d Messwert „Dichte“ Stückzählen Weight: 300.000 g PMU: 3.000 g Anzahl Teile Weight Gewicht der aufgelegten Teile Durchschnittliches Teilegewicht Prozentbestimmung Perc. 20 % Weight: 30.000 g Perc Anzeigewert in [%] Weight Anzeigewert in [g] ALJ/ALS/PLJ/PLS-BA-d-1135...
- Seite 72 Tierwägemodus Time 6 Sec Ave.: 59.446 g Summiermodus 14.156 g 18.226 g 32.382 g ALJ/ALS/PLJ/PLS-BA-d-1135...
-
Seite 73: Fehlermeldungen
Einlesen der Daten inkorrekt ERR07 (Stückzählen, Dichtebestimmung,…) ERR08 Fehler bei interner Justierung Wägebereich unterschritten. “UNLOAD”: Position der Wägeplattte überprüfen. “CAL But” Waage justieren. Wägebereich überschritten, aufgelegte Last übersteigt Kapazi- tät der Waage. Waage entlasten. Wägebereich unterschritten, z. B. Wägeplatte nicht aufgelegt. ALJ/ALS/PLJ/PLS-BA-d-1135... -
Seite 74: Wartung, Instandhaltung, Entsorgung
Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Vor dem Öffnen vom Netz trennen. 13.3 Entsorgung Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationa- lem oder regionalem Recht des Benutzerortes durchzuführen. ALJ/ALS/PLJ/PLS-BA-d-1135... -
Seite 75: Kleine Pannenhilfe
• Es herrschen starke Temperaturschwankungen. • Die Anwärmzeit wurde nicht eingehalten. • Elektromagnetische Felder / Statische Aufladung (anderen Aufstellort wählen / falls möglich, stören- des Gerät ausschalten ) Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten. Bleibt Fehlermeldung erhalten, Hersteller benachrichtigen. ALJ/ALS/PLJ/PLS-BA-d-1135... - Seite 76 Quecksilber, oder Pb = Blei) des für die Einstufung als schadstoffhaltig aus- schlaggebenden Schwermetalls versehen. Schadstoffarme Batterien nur mit einer durchgestrichenen Mülltonne. Die Rückgabemöglichkeit beschränkt sich auf Batterien der Art, die wir in unserem Sortiment führen oder geführt haben, sowie auf die Menge, deren sich Endverbrau- cher üblicherweise entledigen. ALJ/ALS/PLJ/PLS-BA-d-1135...
-
Seite 77: Konformitätserklärung
Заявление о Мы заявляем, что продукт, к которому относится данная декларация, соответствии соответствует перечисленным ниже нормам. Electronic Balance: KERN ALS, ALJ, PLS, PLJ Mark applied EU Directive Standards 2004/108/EC EN 61326-1 (2006) EN 61000-3-2 (2006)
