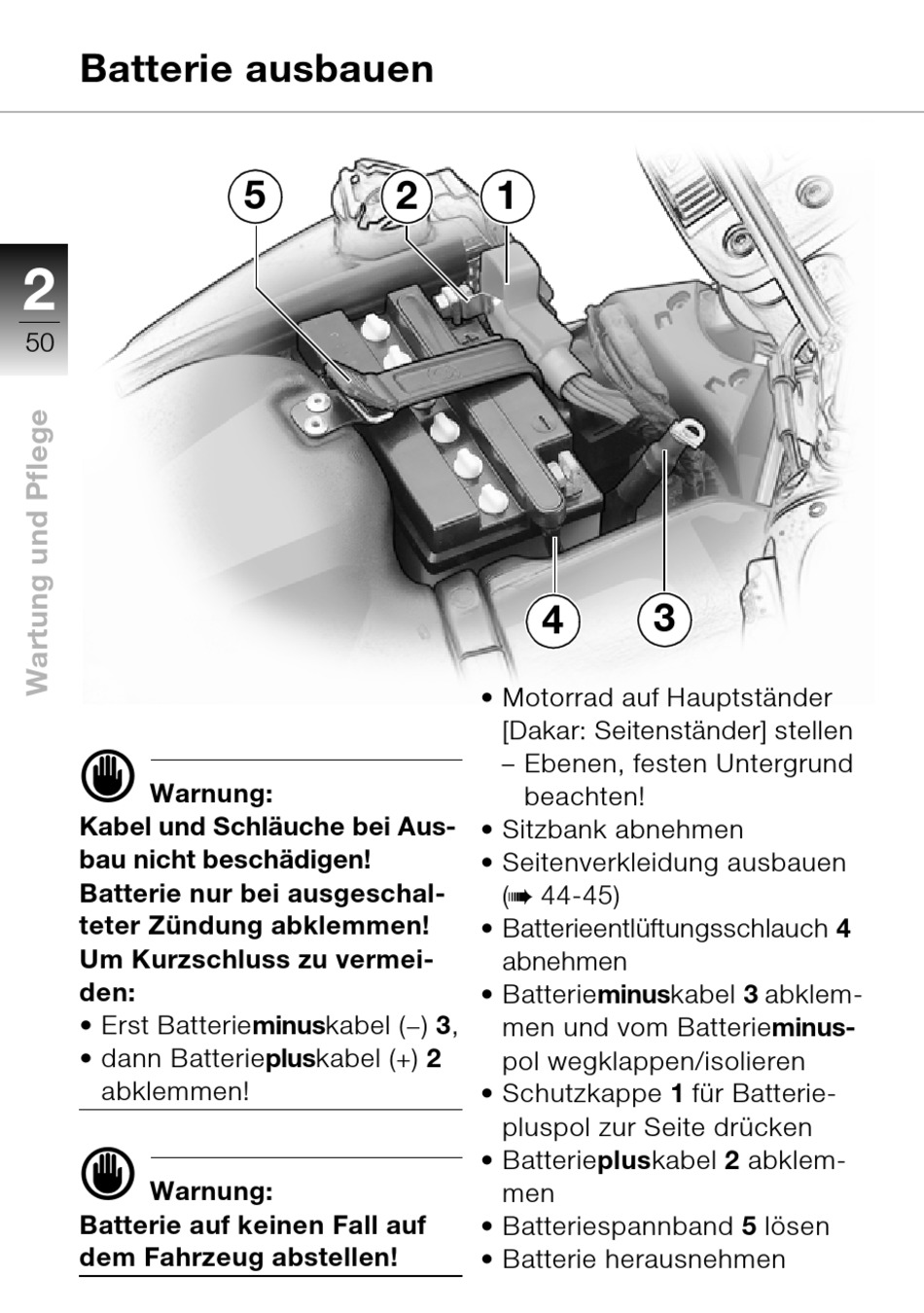

Batterie ausbauen
2
50
d
Warnung:
Kabel und Schläuche bei Aus-
bau nicht beschädigen!
Batterie nur bei ausgeschal-
teter Zündung abklemmen!
Um Kurzschluss zu vermei-
den:
• Erst Batterieminuskabel (—) 3,
• dann Batteriepluskabel (+) 2
abklemmen!
d
Warnung:
Batterie auf keinen Fall auf
dem Fahrzeug abstellen!
5
2
1
3
4
• Motorrad auf Hauptständer
[Dakar: Seitenständer] stellen
– Ebenen, festen Untergrund
beachten!
• Sitzbank abnehmen
• Seitenverkleidung ausbauen
(
44-45)
b
• Batterieentlüftungsschlauch 4
abnehmen
• Batterieminuskabel 3 abklem-
men und vom Batterieminus-
pol wegklappen/isolieren
• Schutzkappe 1 für Batterie-
pluspol zur Seite drücken
• Batteriepluskabel 2 abklem-
men
• Batteriespannband 5 lösen
• Batterie herausnehmen
