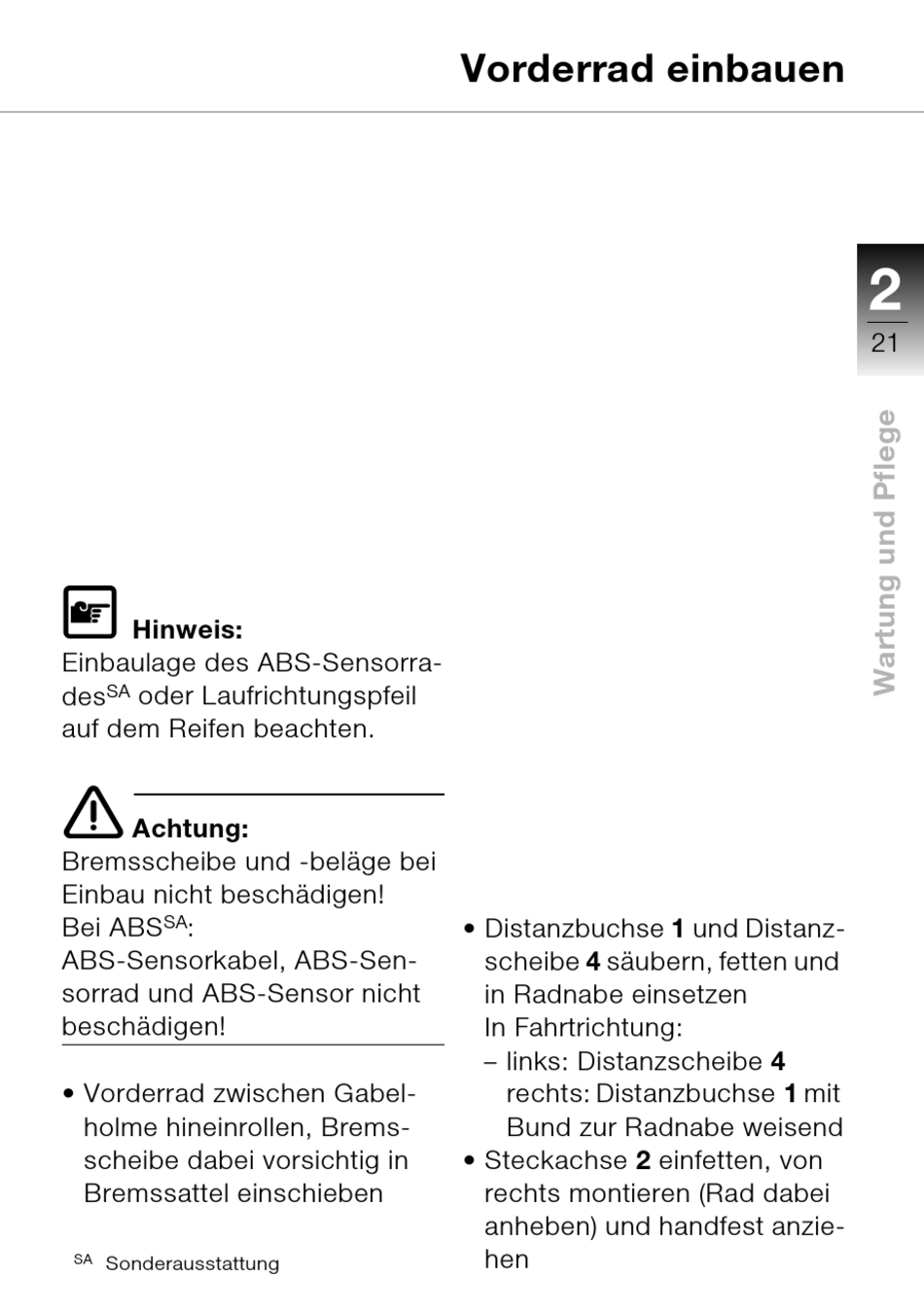

Vorderrad Einbauen - BMW Motorrad F 650 GS 2007 Wartungsanleitung

L
Hinweis:
Einbaulage des ABS-Sensorra-
SA
des oder Laufrichtungspfeil
auf dem Reifen beachten.
e
Achtung:
Bremsscheibe und -beläge bei
Einbau nicht beschädigen!
SA
Bei ABS :
ABS-Sensorkabel, ABS-Sen-
sorrad und ABS-Sensor nicht
beschädigen!
• Vorderrad zwischen Gabel-
holme hineinrollen, Brems-
scheibe dabei vorsichtig in
Bremssattel einschieben
SA
Sonderausstattung

Vorderrad einbauen

• Distanzbuchse 1 und Distanz-
scheibe 4 säubern, fetten und
in Radnabe einsetzen
In Fahrtrichtung:
– links: Distanzscheibe 4
rechts: Distanzbuchse 1 mit
Bund zur Radnabe weisend
• Steckachse 2 einfetten, von
rechts montieren (Rad dabei
anheben) und handfest anzie-
hen
2
21
