• Motorrad auf Hauptständer
[Dakar: Seitenständer] stellen
– Ebenen, festen Untergrund
beachten!
• Sitzbank abnehmen
• Rechte Seitenverkleidung
ausbauen (
b
• Zwei Befestigungsschrau-
ben 1 herausdrehen
• Bügel 2 des Verbindungsflan-
sches von Ansaugrohr 3
abziehen
• Ansaugrohr 3 aus Verbin-
dungsflansch und aus vorde-
rer Halterung 4 ziehen
4
3
5
44-45)

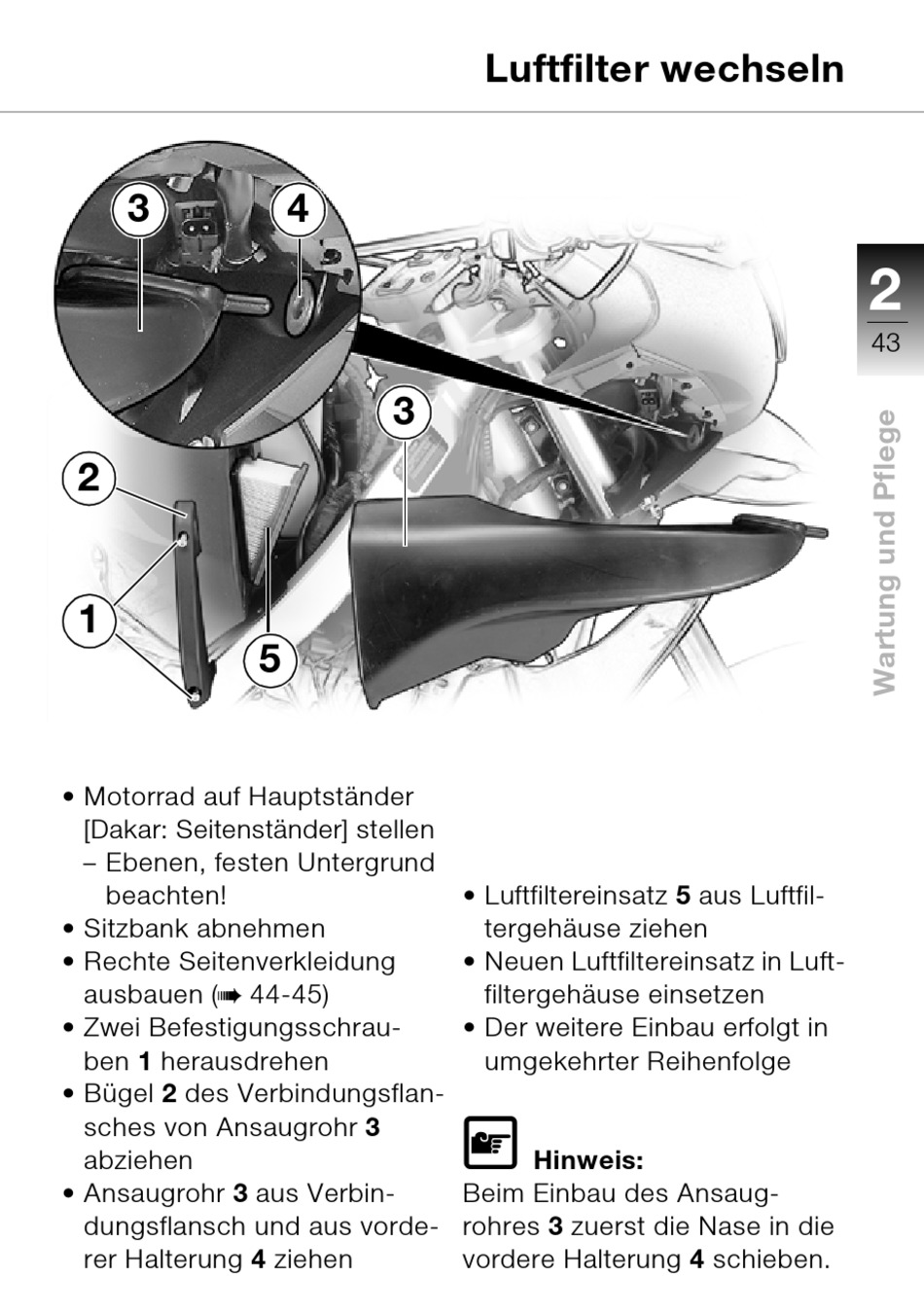

Luftfilter wechseln
• Luftfiltereinsatz 5 aus Luftfil-
tergehäuse ziehen
• Neuen Luftfiltereinsatz in Luft-
filtergehäuse einsetzen
• Der weitere Einbau erfolgt in
umgekehrter Reihenfolge
L
Hinweis:
Beim Einbau des Ansaug-
rohres 3 zuerst die Nase in die
vordere Halterung 4 schieben.
2
43
