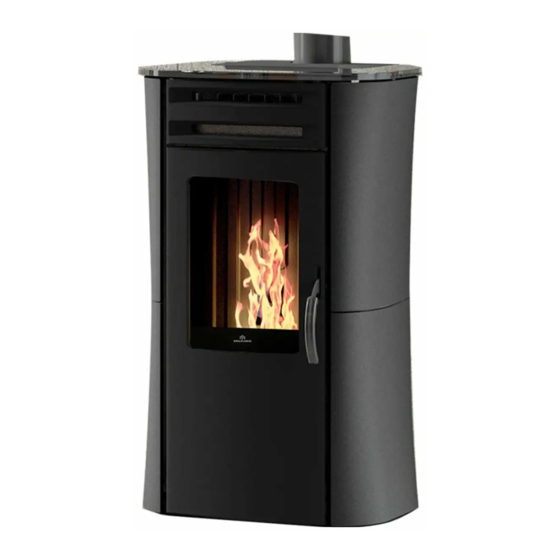

- Seite 1 DANIA Air Tight Plus DANIA Air Tight C Plus PELLETOFEN Für sämtliche Aktualisierungen siehe www.edilkamin.com Installations-, Betriebs- und Wartungsanleitung S. 2...
- Seite 2 Übersetzung der italienischen Originalausgabe Die Firma EDILKAMIN S.p.a. mit Sitz in Via P . Moscati 8 - 20154 Mailand - USt.ID-Nr. VAT-Nr. 00192220192 Erklärt eigenverantwortlich, dass: Die unten aufgeführten Pelletöfen entsprechen der EU-Verordnung 305/2011 und der harmonisierten europäischen Norm EN 14785:2006 PELLETÖFEN der Handelsmarke...
-
Seite 3: Allgemeine Hinweise
Bei Verlust fordern Sie bitte bei Ihrem Händler ein Ersatzexemplar • die Konformitätserklärung, die der Installateur ausgestellt hat. an oder laden es im Download-Bereich unter www.edilkamin.com herunter Die Garantiebedingungen sind in der Garantiebescheinigung angegeben, die im Gerät beiliegt, sowie im Internet unter www. -
Seite 4: Sicherheitsinformationen
• Reinigung des heißen Feuerraums. KEINE HEISSE ASCHE AUS DEM FEUERRAUM ABSAUGEN. Der Aschesauger kann beschädigt werden, und es kann Rauch in den Raum gelangen. Die Namen der von Edilkamin beauftragten und • Reinigung des Rauchrohrs mit verschiedenen lizenzierten technischen Kundendienstzentren (CAT) Substanzen. NICHT BRENNBAREN und Händler finden Sie NUR auf www.edilkamin.com... -
Seite 5: Abmessungen
ABMESSUNGEN ABMESSUNGEN (cm) DANIA AIR TIGHT PLUS 28,4 28,4 Ø 8 cm Rauchabzug Ø 6 cm 11,8 Ø 6 cm Kanalisierungsluft DANIA AIR TIGHT C PLUS Ø 8 cm Rauchabzug Ø 13 cm koaxialer Rauchabzug 11,8 Ø 6 cm Kanalisierungsluft HINWEIS: •... -
Seite 6: Technische Daten
180 W Reduzierter Stromverbrauch 78 W Stromverbrauch im Standby Stromverbrauch beim Einschalten 365 W Frequenz der Funksteuerung (mitgeliefert) 2,4 GHz Schutz 4 AT, 250 Vac 5x20 Sicherung EDILKAMIN s.p.a. Der Hersteller behält sich technische Verbesserungen der Geräte ohne Vorankündigung vor. BENUTZER/INSTALLATEUR... - Seite 7 INFORMAZIONI PER APPARECCHI DI RISCALDAMENTO D'AMBIENTE LOCALE A COMBUSTIBILE SOLIDO - REGOLAMENTO (EU) 2015/1185 E 2015/1186 Produttore Edilkamin S.p.A. Marchio Edilkamin Identificativo del modello Dania Air Tight Plus - Dania Air Tight C Plus Descrizione Stufa e pellet di legno Funzione di riscaldamento indiretto Potenza termica diretta 8 kW...
-
Seite 8: Auspacken
Abbildung. Das Umlenkblech ist eine verschleißanfällige Komponente. Weder Edilkamin noch der Händler haften, wenn dieses Teil zu Bruch geht, insbesondere dann nicht, wenn der Bruch zufällig während der Handhabung erfolgt. DIE ZEICHNUNGEN DIENEN ZUR VERANSCHAULICHUNG DER MONTAGE, SIE BILDEN ABER NICHT IMMER DEN BETREFFENDEN GERÄTETYP AB. - Seite 9 AUSPACKEN Die Öfen werden mit bereits montierten Verkleidungen geliefert. Schrauben Sie sie von oben ab und entfernen Sie sie, um den Ofen von der Palette zu nehmen. VERSUCHEN SIE NICHT, DAS PRODUKT VON DER PALETTE ZU ENTFERNEN, BEVOR SIE DIE SEITENWÄNDE ABNEHMEN UND DIE SCHRAUBEN, MIT DENEN ES AUF DER PALETTE BEFESTIGT IST, HERAUSDREHEN VON DER PALETTE ENTFERNEN 1) Entfernen Sie die Auflageplatte...
-
Seite 10: Vorbemerkung Zur Installation
Wind, sprechen ggf. die Sicherheitssysteme Installationsbedingungen gelten. Installationsbedingungen gelten. an und schalten das Gerät ab. Den technischen Kundendienst von Edilkamin verständigen. Die Eignung des Raums überprüfen, in dem das Gerät installiert wird • Das Volumen des Raums muss größer als 30 m sein •... - Seite 11 INSTALLATION ANGABEN ZUM RAUCHABZUG MIT ODER OHNE ANGABEN ZUM RAUCHABZUG MIT ODER OHNE RAUCHROHR RAUCHROHR VERWENDUNG EINES KONZENTRISCHEN ROHRS VERWENDUNG EINES KONZENTRISCHEN ROHRS Neben den allgemeinen Vorschriften, die für Rauchrohr und Schornstein gelten, gilt Folgendes für den Rauchgaskanal: : SCHORNSTEINSYSTEM SCHORNSTEINSYSTEM •...
- Seite 12 INSTALLATION EINGEZOGENES SCHORNSTEINROHR EINGEZOGENES SCHORNSTEINROHR: Neben den allgemeinen Vorschriften für Rauchrohr und Schornstein gelten für Systeme mit eingezogenem Rohr: • Er muss mit Unterdruck betrieben werden können; • Er muss inspizierbar sein • Er muss den örtlichen Vorschriften entsprechen. SCHORNSTEIN SCHORNSTEIN (Prüfen Sie in jedem Land und insbesondere in Frankreich die spezifischen Bedingungen...
- Seite 13 INSTALLATION FRISCHLUFTZUFUHR GEBRAUCH GEBRAUCH KONZENTRISCHEN KONZENTRISCHEN Die Luftzufuhr für die Verbrennung, die Glasreinigungsluft ABGASSYSTEMS (FÜR VERSION ATC) ABGASSYSTEMS (FÜR VERSION ATC) und den Heizungsluftwechsel muss von außen erfolgen* Im Einklang mit den allgemeinen Bestimmungen ist es möglich, konzentrische Rohre zu verwenden (die Der luftdichte Ofen ist auch für die Installation über ein inneres Abgasrohr und ein Außenrohr für die in Passivhäusern geeignet.
- Seite 14 INSTALLATION PHASEN DER ERSTINBETRIEBNAHME EINFÜLLEN VON PELLETS IN DEN BRENNSTOFF- • • Dieses Handbuch gewissenhaft durchlesen und Dieses Handbuch gewissenhaft durchlesen und BEHÄLTER sicherstellen, dass dessen Inhalt verstanden wurde sicherstellen, dass dessen Inhalt verstanden wurde Um die Pellets zu laden, drücken Sie auf die Abdeckung, die •...
-
Seite 15: Betriebsarten
BEDIENUNGSANLEITUNG BETRIEBSARTEN Das Gerät verfügt ferner über folgende Modus Einstellbare Größen Zusatzfunktionen. MANUELL • Leistungsstufe • Belüftungsstufe (Ventilatoren, Funktion In welchen Modi Was es macht falls mehr als einer vorhanden es aktiviert wer- ist, können separat eingestellt den kann werden)* Stand-By Holzzündung wenn die ge-... - Seite 16 BEDIENUNGSANLEITUNG SCHNITTSTELLE Alternativ kann das Produkt folgendermaßen verwaltet werden SERIENMÄSSIG Mit Kauf von zusätzlichem Zubehör Edilkamin: • Bluetooth-FERNBEDIENUNG: für alle • SPRACHBEFEHLE: Alexa oder Google Home Funktionen in der Nähe des Geräts • APP The Mind : nützlich für alle Funktionen zu Hause mit direkter Verbindung oder außer Haus mit Internetverbindung und...
-
Seite 17: Thermostatische Anschlüsse/Optionale Sonde
THERMOSTATISCHE ANSCHLÜSSE/OPTIONALE SONDE OPTIONALE ELEKTRISCHE ANSCHLÜSSE HINWEIS: Die Anschlüsse müssen von qualifiziertem Am Produkt befindet sich eine entsprechende Nieder- Personal bei getrennter Stromversorgung spannungs-Klemmleiste (zugänglich durch Entfernen ausgeführt werden. der Abdeckung, bei ausgeschaltetem Strom und nur durch qualifizierte Techniker). Weitere Info für Installateure auf der Website. -Pin 1-2 = Raumsondeneingang Zone 3 = Sonde oder Thermostat der entsprechenden Zone -Pin 3-4 = Raumsondeneingang Zone 2 = Sonde oder... - Seite 18 Produkts. Bei normaler Benutzung reichen die Batterien der Funkfernbedienung für ein Jahr aus. Diese Angabe zur Dauer dient nur als Richtwert. In keinem Fall kann der Verbrauch der Batterie von Edilkamin oder dem Händler als Produktmangel anerkannt werden. RELAX WANDHALTERUNG...
- Seite 19 BEDIENUNGSANLEITUNG: FUNKFERNBEDIENUNG Angezeigte Raumtemperatur Tatsächliche Raumtemperatur Bluetooth-Verbindung zwischen Gerät und Platine vorhanden. Wenn keine Verbindung vorhanden, wird das Symbol nicht angezeigt. Wird nur angezeigt, wenn die Batterie schwach ist. Dieses Symbol zeigt an, dass eine CAT-Wartung erforderlich ist. Wird nach einer bestimmten Anzahl an Betriebsstunden angezeigt. Bei einigen Modellen kann das Sym- bol mit einem Problem der Sicherung auf der Platine zusammenhängen.
- Seite 20 BEDIENUNGSANLEITUNG: FUNKFERNBEDIENUNG Anzeige des Status des Ventilators/der Ventilatoren. Wenn das Gerät noch nicht heiß ist, wird kein Symbol angezeigt. VENTILATOR AUS: DREHZAHL 1 DREHZAHL 2 DREHZAHL 3 DREHZAHL 4 DREHZAHL 5 AUTOMATISCH Zeigt an, dass sich das Gerät ausgeschaltet hat, Untere Leiste für nachdem das Ziel bei aktivem Standby erreicht „Wöchentlicher Zeitplan"...
-
Seite 21: Das Einschalten Und Ausschalten
BEDIENUNGSANLEITUNG DAS EINSCHALTEN UND AUSSCHALTEN dauert mehrere Minuten. In dieser Zeit sollte die Flamme erscheinen oder erlöschen. In dieser Phase abwarten und keine Tasten betätigen. Mit der ON/OFF-Taste kann die Zünd- und Ausschaltphase manuell gestartet werden. Während des Einschaltens, zeigt das Display den Status an (REINIGUNG; EINSCHALTEN;... -
Seite 22: Automatisch
BEDIENUNGSANLEITUNG Einstellung AUTOMATISCH und MANUELL AUTOMATISCH MANUELL Um vom manuellen in den automatischen Modus und umgekehrt zu wechseln, die Taste AUTO/MAN drücken. AUTOMATISCH: Beispiel: Durch Drücken einer Taste aktiviert sich Raumtemperatureinstellung (Anzeige das Display, dann die Taste drücken der Funkfernbedienung, die möglichst in dem Raum liegen sollte, in dem das Gerät installiert ist). -
Seite 23: Lüftungsregelung
BEDIENUNGSANLEITUNG - LÜFTUNGSREGELUNG Die Einstellung kann sowohl mit Gerät im Status OFF oder ON gemacht werden. Wenn die Hintergrundbeleuchtung ausgeschaltet ist, kann diese durch das Drücken jeder beliebigen Taste aktiviert werden. Durch anschließendes Drücken der Taste oder blinkt SET und anstelle von Raumtemp. wird die Nummer des zu ändernden Ventilators angezeigt (F1). - Seite 24 BEDIENUNGSANLEITUNG Durch Drücken der Taste zum Bestätigen, wechselt man zum nächsten Ventilator (Fan 2), falls vorhanden. Durch Drücken der Taste oder verändert sich die Geschwindigkeit des Ventilators. Die Einstellung wird mit der Taste bestätigt und geht dann ggf. zum nächsten Ventilator über oder man verlässt die Einstellung Ventilator und die Anzeige SET hört auf zu blinken.
-
Seite 25: Raumfühler Optional
BEDIENUNGSANLEITUNG RAUMFÜHLER OPTIONAL SET RAUM ZONE 2 UND 3 KANALISIERT Die Einstellung ist nur für Öfen mit Luftverteilung möglich. Wenn der Installateur eine oder zwei optionale Raumsonde angeschlossen aktiviert hat, können der relative Raumtemp. eingestellt und die Raumtemperatur angezeigt werden Nach der Einstellung der Installationsraumtemperatur (oder manuell mit der Raumleistung) verlässt man die Einstellung, wenn man 5 Sekunden lang keine Taste... -
Seite 26: Relax-Funktion
BEDIENUNGSANLEITUNG - RELAX-FUNKTION Betrieb mit natürlicher Konvektion (ohne Lüftung) und automatischer Leistungsbegrenzung. Diese Funktion ist in allen Betriebsarten aktivierbar: Automatisch, Manuell oder Uhrenthermostat. Die Taste drücken, um die Relax-Funktion zu aktivieren. Die Aktivierung auf dem Display wird durch den Pfeil bei der Taste Relax angezeigt Durch langes Drücken derselben Taste wird die... -
Seite 27: Funktion Easy Timer
BEDIENUNGSANLEITUNG - FUNKTION EASY TIMER (verzögertes Ausschalten bzw. Zündung) Bei dieser Funktion schaltet sich das Gerät nach einer einstellbaren Zeitdauer ab der Aktivierung der Funktion aus oder ein. Diese Funktion ist praktisch, wenn man zum Beispiel schlafen geht und möchte, dass sich das Gerät einige Stunden später aus- oder einschaltet (nach maximal 12 Stunden). - Seite 28 BEDIENUNGSANLEITUNG UHRENTHERMOSTAT Nach der Einstellung von Uhrzeiten, Tem- peraturen oder Leistungsstufe im MENÜ des UHRENTHERMOSTATS arbeitet der Uhrent- hermostat mit der Raumtemperatur, andernfalls mit der Leistung, wenn sich der Ofen im Automatik-Modus befindet. Durch Drücken der Taste wechselt man von Uhrenthermostat mit Temperatur zu Uhrenthermostat mit Leistung und umgekehrt.
- Seite 29 BEDIENUNGSANLEITUNG - MENÜ Durch Drücken der Taste gelangt man zum Menü und es erscheint der erste Menüpunkt. Die Tasten dienen zum Scrollen im Menü. Mit der Taste gelangt man zum Menüpunkt Die Menüpunkte sind in dieser Reihenfolge angeordnet: HINWEIS STAND-BY Je nach Version kann die Reihenfolge der Punkte PELLET LADEN variieren.
- Seite 30 BEDIENUNGSANLEITUNG STAND-BY Wenn die Standby-Funktion im Automatik- oder Uhrenthermostat-Modus aktiviert ist, schaltet sich das Gerät bei Erreichen der gewünschten Temperatur aus und schaltet sich bei Absenken der Raumtemperatur unter den gewünschten Wert wieder ein. Ist die Funktion Stand-by nicht aktiviert, dann regelt das Gerät bei Erreichen der Solltemperatur bis auf die niedrigste Leistungsstufe herunter.
-
Seite 31: Pellet Laden
BEDIENUNGSANLEITUNG PELLET LADEN Hiermit können Pellets geladen werden, nachdem Pelletbehälter komplett entleert wurde. Nützlich für den Techniker bei der Erstinbetriebnahme. Nur im Status OFF verfügbar. Wird versucht, in anderen Status zu aktivieren, wird der Zugriff auf die Funktion verweigert. Zum Aufruf der Funktion vom Hauptmenü (siehe den obigen Abschnitt „Menü“) die Taste MENU drücken. - Seite 32 BEDIENUNGSANLEITUNG Wählen Sie den Wochentag durch Scrollen mit den Tasten (das Programm für diesen Tag wird angezeigt) und bestätigen Sie mit der Taste Der Cursor (rechteckig) stellt sich auf 00:00. TASTE OK SPEICHERN Die Stunde oben rechts zeigt den Beginn des Zeitintervalls an Mit den Tasten scrollt man im...
- Seite 33 BEDIENUNGSANLEITUNG Mit den Tasten werden die Temperatur- (OFF – T1 und T2) oder die Leistungsstufen (OFF – P1 und P5) verändert. Wird 23:30 erreicht, muss man zurückkehren. Wenn der Vorlauf durch Drücken der Tasten oder von mehr als 2 s gemacht wird, kopiert sich die vorhergehende Stufe auf die nächste mit einer Frequenz von einer halben Stunde pro Sekunde.
- Seite 34 BEDIENUNGSANLEITUNG Der kopierte Wochentag blinkt und man kann mit zum nächsten Tag wechseln Mit der Taste bestätigen Durch kurzes Drücken der Taste verlässt man die Programmierung, aber das Programm wird nicht aktiviert. Um es zu aktivieren, muss die Taste Hauptanzeige erneut kurz gedrückt werden. ANMERKUNGEN Es ist möglich, den Zündvorgang bzw.
- Seite 35 BEDIENUNGSANLEITUNG TEMP. CHRONO (T1-T2) Einstellung der Temperatur für Uhrenthermostat T1 – T2 Zum Aufruf der Funktion vom Hauptmenü (siehe den obigen Abschnitt „Menü“) die Taste MENU drücken. Die Tasten dienen zum Scrollen im Menü. Mit der Taste gelangt man zum Menüpunkt Durch Zugriff auf die Funktion T1-T2 wird in der ersten Zeile der Statusleiste der Name der Funktion und in der zweiten Zeile der aktuelle Wert T1 angezeigt.
- Seite 36 BEDIENUNGSANLEITUNG DATUM-UHR Zum Einstellen des aktuellen Datums und Uhrzeit. Zum Aufruf der Funktion vom Hauptmenü (siehe den obigen Abschnitt „Menü“) die Taste MENU drücken. Die Tasten dienen zum Scrollen im Menü. Mit der Taste gelangt man zum Menüpunkt Durch Zugriff auf die Funktion Datum-Uhrzeit wird in der ersten Zeile der Statusleiste der Name der Funktion und in der zweiten Zeile der aktuelle Wert der ersten Einstellung (12/24 Stunden) angezeigt.
- Seite 37 BEDIENUNGSANLEITUNG SPRACHE Ermöglicht die Wahl der Dialogsprache. Zum Aufruf der Funktion vom Hauptmenü (siehe den obigen Abschnitt „Menü“) die Taste MENU drücken. Die Tasten dienen zum Scrollen im Menü. Mit der Taste gelangt man zum Menüpunkt Durch Zugriff auf den Menüpunkt Sprache wird in der ersten Zeile der Statusleiste der Name der Funktion und in der zweiten Zeile der aktuelle Wert (DEUTSCH) angezeigt...
- Seite 38 BEDIENUNGSANLEITUNG DISPLAY Ermöglicht die Änderung der Helligkeit der Anzeige und ein akustisches Signal beim Drücken der Tasten HELLIGKEIT ON Zeigt den Prozentsatz der Hintergrundbe- leuchtung der Anzeige. Mit den Tasten + und – wechselt man von einem Prozentsatz zum anderen. Mit der Taste OK wird bestätigt.
- Seite 39 BEDIENUNGSANLEITUNG INFO Diese Informationen sind für den Techniker. Der Techniker kennt die diagnostische Bedeutung der Anzeigen und Werte und könnte Sie bei Problemen bitten, ihm diese vorzulesen. Zum Aufruf der Funktion vom Hauptmenü (siehe den obigen Abschnitt „Menü“) die Taste MENU drücken.
- Seite 40 BEDIENUNGSANLEITUNG - INFO (Fortsetzung Info für INSTALLATEUR) Sie stellen Ist-Daten zur Situation bereit. Abgastemperatur zeigt abgelesenen Temperaturwert Inneren des Geräts an. Nur unter der Anleitung eines Technikers des technischen Kundendienstes abzulesen Getriebemotor: zeigt eingestellte und abgelesene Drehzahl an. Nützlich, um eventuelle Störungen des Motors, der die Peletts lädt, zu verstehen.
- Seite 41 BEDIENUNGSANLEITUNG - SOFTWARE Zeigt an: • Die Firmware-Version der elektronischen Platine (Platine Fw.) • Die Firmare-Version des Core Control Pan • Database (die technischen Kundendienstzentren mit den Produkten verbunden ist) Nur unter der Anleitung eines Technikers des technischen Kundendienstes abzulesen INSTALLATEUR...
- Seite 42 BEDIENUNGSANLEITUNG DATA Mit den Tasten kann man den Verlauf des Betriebs des Kamins scrollen Zum Aufruf der Funktion vom Hauptmenü (siehe den obigen Abschnitt „Menü“) die Taste MENU drücken. Die Tasten dienen zum Scrollen im Menü. Mit der Taste gelangt man zum Menüpunkt DATA DATA Nr.
- Seite 43 BEDIENUNGSANLEITUNG ALARME Mit den Tasten kann man den Verlauf des Betriebs des Ofens scrollen. Die Ablesungen sind unter der Anleitung des Technikers durchzuführen. Die Bedeutung der Symbole ist im entsprechenden abschnitt erkläutert. Die Alarme sind vom neuesten bis zum ältesten geordnet. Zum Verlassen die Taste drücken GETR.
-
Seite 44: Tech Menu (Nur Für Techniker)
BEDIENUNGSANLEITUNG - TECH MENU (nur für TECHNIKER) Nur für Techniker zugänglich, die über das Password (1111) verfügen. Nach Eingabe des Passworts bestätigen Sie mit der Taste Durch Zugriff mit dem Passwort des Installateurs (1111) ANMERKUNGEN hat man nur Zugriff auf die Parameter/Einstellungen des Unangemessene Veränderungen Installateurs: können dazu führen, dass der... - Seite 45 BEDIENUNGSANLEITUNG - PELLETTYP Mit den Tasten scrollt man die Menüpunkte des Tech Menus bis zum Menüpunkt „PELLETTYP“ Mit der Taste bekommt man Zugriff auf die Einstellungen „Pellettyp“ (%) und der Wert wird mit den Tasten verändert Mit der Taste verlässt man diesen Menüpunkt und kehrt zum Tech Menu zurück Bei korrekten Installationsbedingungen, bei entsprechend angepassten Parametern durch den Kundendienst, bei...
- Seite 46 BEDIENUNGSANLEITUNG - PARAMETER Mit den Tasten scrollt man die Menüpunkte im Tech Menu bis zum Menüpunkt „PARAMETER“. Mit der Taste gelangt man zu den Parametern, der erste Parameter wird angezeigt. Zum Scrollen durch die Parameter verwendet man die Tasten und mit den Tasten verändert man den Wert Wenn Sie das Techniker-Menü...
- Seite 47 BEDIENUNGSANLEITUNG PARAMETER (Fortsetzung PARAMETER für INSTALLATEUR) SENS. FÜLLSTAND PLT: aktiviert oder SINCHRO CHRONO: synchronisiert deaktiviert die Möglichkeit für den Endkunden, Chrono Status Pelletsvorratsanzeige einzusehen und auszuwählen UNPAIR BLUETOOTH: aktivieren AIRKARE: ermöglicht Aktivierung von Airkare und bei welcher Raumgröße (SMALL, geringer als 30 m , oder BIG) oder Deaktivierung (OFF) AIRKARE-RESET:...
- Seite 48 BEDIENUNGSANLEITUNG TEMPERATURES Ermöglicht die Korrektur des Messwerts einiger Temperatursonden. NUR UNTER ANLEITUNG EINES TECHNIKERS auszuführen. • EINST RAUM.TEMP . 1 • EINST RAUM.TEMP RC INSTALLATEUR...
-
Seite 49: Funktionen
BEDIENUNGSANLEITUNG: PANEEL SPEICHERN PANEEL SPEICHERN (BEDIENFELD) Netzwerkverbindung Taste „Leistung“ Taste On-Off PANEEL SPEICHERN kann das vorübergehende Aussetzen der Funkfernbedienung oder des Smartphones oder anderen Bedienfunktionen des Ofens kompensieren. Steuert den Ofen über das Drücken der Tasten. Wenn die Kommunikation mit der Fernbedienung oder dem Smartphone wiederhergestellt ist und ein Befehl an das Produkt gesendet wird, überträgt sich die Steuerung des Produkts wieder auf die Funkfernbedienung oder das... - Seite 50 BEDIENUNGSANLEITUNG: PANEEL SPEICHERN Die drei LEDs auf der linken Seite zeigen den Status des Produkts in Verbindung mit dem Display an Paneel ohne Steuerung Aktiv: Led1 (Netzspannung) Ofen ausgeschaltet Ziffer= "OFF" Aktiv: Led1 Ofen in Einschaltung Ziffer= "ON" Aktiv: Led1 und Led2 Ofen in Betrieb Ziffer= "ON"...
-
Seite 51: Tägliche Wartung
WARTUNG Vor Wartungsmaßnahmen stets bedenken, das Produkt von der Stromversorgung zu trennen. Eine regelmäßige Wartung ist die Grundlage des guten Betriebs des Produkts. Eine mangelhafte Wartung gestattet dem Produkt keinen ordnungsgemäßen Betrieb. Etwaige Störungen aufgrund einer mangelhaften Wartung führen zum Verfall der Garantie. TÄGLICHE WARTUNG Die Arbeitsschritte sind bei ausgeschaltetem, kaltem Ofen durchzuführen. - Seite 52 WARTUNG Die Feuerraumtür öffnen (P). Die Brennerschale (A) ist in ihrer Halterung eingerastet. Aschenkasten (B) und Brennerschale in einen nicht brennbaren Behälter entleeren (da die Asche noch heiße Teile bzw. Glut enthalten kann) oder im kalten Zustand aussaugen. Feuerraum, Boden und Raum um die Brennerschale, in den die Asche herabfällt, aussaugen. Nehmen Sie die Brennschale heraus und reinigen Sie alle eventuell verstopften Löcher.
- Seite 53 Beim Unterlassen regelmäßiger Kontrollen und Reinigungen Die Verwendung nicht originaler Bauteile führt zu Gefahren erhöht sich die Möglichkeit eines Schornsteinbrandes. am Gerät und entbindet Edilkamin von jeglicher Haftung für dadurch entstehende Schäden. Sie führt außerdem zum Wir empfehlen, zur Reinigung des Verbrennungsluftrohrs Verfall der Garantie auf Grund von Manipulation.
-
Seite 54: Ratschläge Bei Möglichen Störungen
RATSCHLÄGE BEI MÖGLICHEN STÖRUNGEN Bei Alarm wird anstelle der Raumtemperatur der Vor dem Wiedereinschalten des Geräts Ursache Alarmcode angezeigt. der Störabschaltung überprüfen und Brennerschale Während der Ofen in der Statusleiste das Ausschalten REINIGEN. durchführt, wechseln sich die Anzeige OFF in Der Ofen ist mit allen Sicherheitsvorrichtungen Großbuchstaben mit der Beschreibung des Alarms in ausgerüstet, wenn jedoch die Brennerschale nicht... - Seite 55 RATSCHLÄGE BEI MÖGLICHEN STÖRUNGEN SIGNAL STÖRUNG MASSNAHME • Prüfen Sie, ob die Feuerraumtür geschlossen ist greift ein, wenn der • Prüfen Sie, ob das Produkt regelmäßig gewartet wird Verbrennungslufteinlass unter einen • Prüfen Sie, ob der Rauchabzug und der Verbrennungsluftansaug- voreingestellten Wert fällt kanal sauber sind.
- Seite 56 Bei geringer Batterieladung erscheint auf dem Display der Funkfernbedienung das Batteriesymbol. WARTUNG: Nach 2000 Betriebsstunden erscheint auf dem Display das Symbol eines Schraubenschlüssels. Das Gerät funktioniert, es muss aber eine Wartung durch den zugelassenen Techniker von Edilkamin durchgeführt werden. BENUTZER/INSTALLATEUR...
- Seite 57 RATSCHLÄGE BEI MÖGLICHEN STÖRUNGEN FEHLENDE KOMMUNIKATION: Nach längeren Zeiträumen ohne Kommunikation zwischen Gerät und Funkfernbedienung verschwindet das Symbol der Bluetooth-Übertragung ebenso wie die von der Steuerplatine an die Funkfernbedienung übermittelten Symbole. Nur Raumtemperatur und Uhrzeit werden angezeigt. Das Symbol für die WiFi Übertragung wird nur dann angezeigt, wenn es eine Verbindung zwischen der Elektronik und dem WiFi-Router gibt.
- Seite 60 Die Namen der von Edilkamin beauftragten und lizenzierten technischen Kundendienstzentren (CAT) und Händler finden Sie NUR auf www.edilkamin.com *942171* w w w . e d i l k a m i n . c o m Cod. 942171 07.22/B...
