6 | Installation der Einheit

6.3.3 Rohranschluss-Abdeckung entfernen

Referenz für Installateure
26
HINWEIS
Denken Sie daran, die Zwischenräume um die Rohre herum mit Dichtungsmaterial
(bauseitig zu liefern) zu füllen, damit kein Wasser eindringen kann.

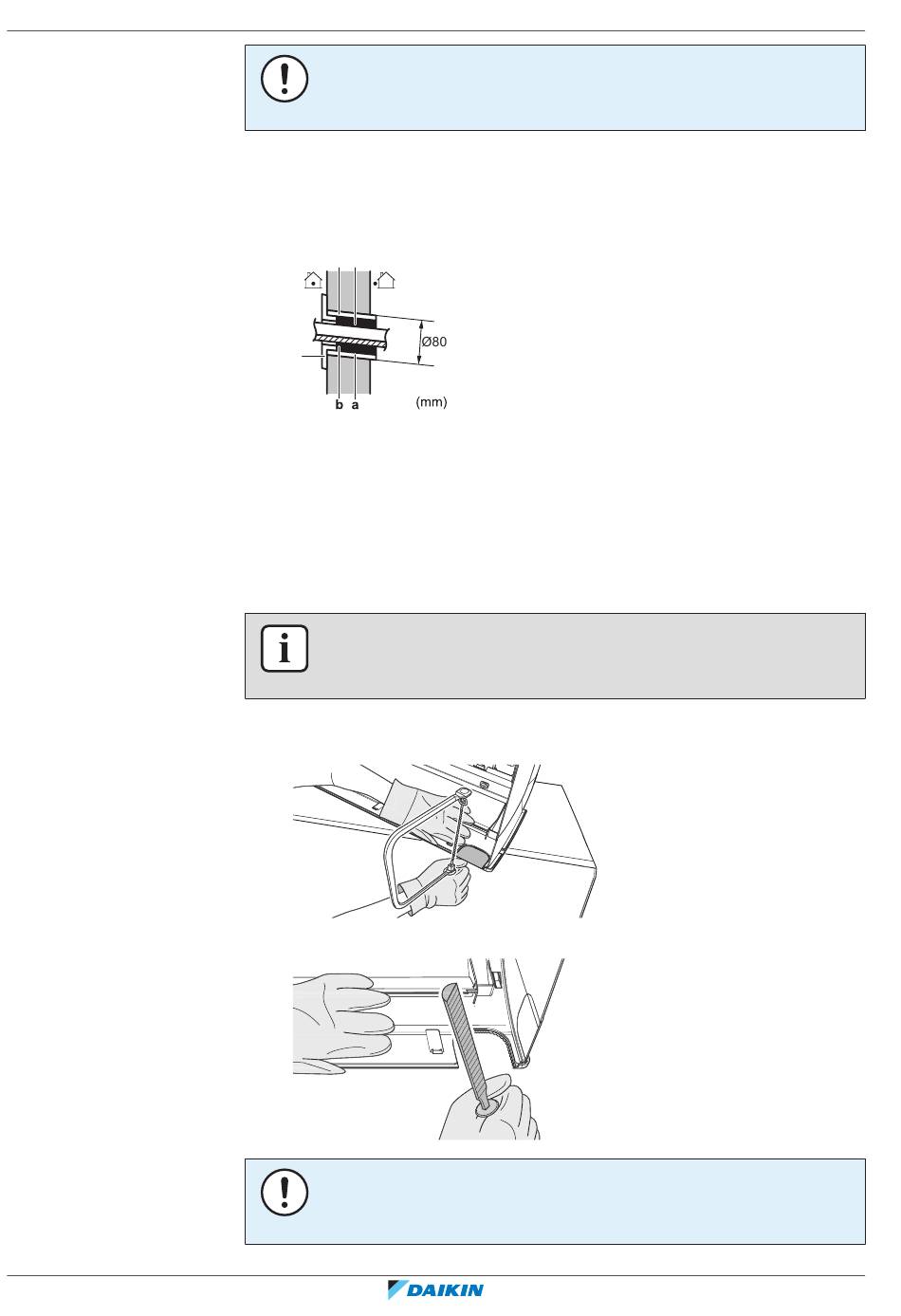

1 Eine 80 mm starke Wanddurchführungsöffnung durch die Wand bohren, die
nach außen hin ein Gefälle nach unten aufweist.
2 In das Loch ein Rohr einsetzen, das in die Wand einzubetten ist.
3 In das Wandrohr eine Wandabdeckung einsetzen.
a b
c
a In die Wand einzubettendes Rohr (bauseitig zu liefern)
b Kitt (bauseitig zu liefern)
c Abdeckung von Wanddurchführungsöffnung (bauseitig zu liefern)
4 Nach Fertigstellung der Verkabelung und der Verlegung der Rohre für
Kältemittel und Abfluss NICHT vergessen, die Zwischenräume mit Kitt
abzudichten.
INFORMATION
Um das Rohr rechts, rechts unten, links oder links unten anzuschließen, MUSS die
Rohranschluss-Abdeckung entfernt werden.
1 Mit einer Laubsäge von der Innenseite des Frontgitters aus die Rohranschluss-
Abdeckung ausschneiden.
2 Mit einer halbrunden Nadelfeile im Schnittbereich die Grate entfernen.
HINWEIS
KEINE Kneifzange verwenden, um die Rohranschluss-Abdeckung zu entfernen, weil
dadurch das Frontgitter beschädigt werden würde.
FTXP-N
Innenraum-Klimagerät von Daikin
4P518023-14L – 2022.06
