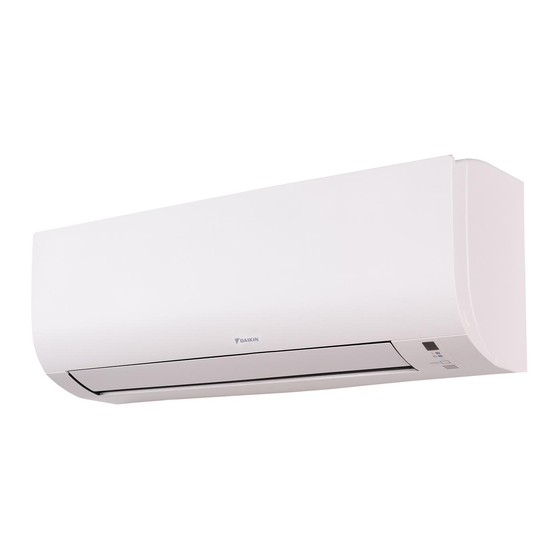

Daikin FTXP50N2V1B Installationsanleitung
Innenraum-klimagerät
Vorschau ausblenden
Andere Handbücher für FTXP50N2V1B:
- Referenz für benutzer (48 Seiten) ,
- Referenz für installateure (60 Seiten) ,
- Betriebsanleitung (16 Seiten)
Verwandte Anleitungen für Daikin FTXP50N2V1B
Inhaltszusammenfassung für Daikin FTXP50N2V1B
- Seite 1 Installationsanleitung Innenraum-Klimagerät von Daikin FTXP50N2V1B Installationsanleitung FTXP60N2V1B Deutsch Innenraum-Klimagerät von Daikin FTXP71N2V1B...
- Seite 2 4P687305-13C...
- Seite 3 4P687305-14C...
-
Seite 4: Inhaltsverzeichnis
Ihrem Fachhändler. So installieren Sie die ONECTA-App ........13 Um den vollständigen Satz der Dokumentationen und weitere 10 Konfiguration Informationen über Ihr Produkt auf der Website Daikin zu erhalten, scannen Sie den QR-Code unten. 11 Inbetriebnahme 11.1 Checkliste vor Inbetriebnahme..........13 11.2... -
Seite 5: Besondere Sicherheitshinweise Für Installateure
2 Besondere Sicherheitshinweise für Installateure ▪ Der vollständige Satz der jüngsten technischen Daten ist WARNUNG verfügbar auf dem Daikin Business Portal (Authentifizierung ▪ Wenn die Stromversorgung über eine fehlende Phase erforderlich). oder über eine falsche N-Phase verfügt, arbeitet das Gerät möglicherweise nicht. -
Seite 6: So Entfernen Sie Das Zubehör Vom Innengerät
Die Auswahl der Materialien und die Installation INFORMATION müssen den gesetzlichen Vorschriften entsprechen. In Die entfernte Rohranschluss-Abdeckung kann im Fach der Europa ist die Norm EN378 zu erfüllen. Montageplatte untergebracht werden. Installationsanleitung FTXP-N Innenraum-Klimagerät von Daikin 3P695637-2A – 2022.06... -
Seite 7: Ein Loch In Die Wand Bohren
Werksseitig ist Rohranschluss rechts vorgesehen. Für INFORMATION einen Rohranschluss links entfernen Rohranschluss rechts und installieren ihn auf der linken Um das Rohr rechts, rechts unten, links oder links unten Seite. anzuschließen, MUSS Rohranschluss-Abdeckung entfernt werden. FTXP-N Installationsanleitung Innenraum-Klimagerät von Daikin 3P695637-2A – 2022.06... -
Seite 8: Rohranschluss Links, Hinten Links Oder Unten Links
4 Den Abflussschlauch mit Vinyl-Klebeband an der Unterseite der ▪ Bördelanschlüsse: Verwenden ausschließlich Kältemittelleitungen befestigen. weichgeglühtes Material. ▪ Rohrleitungs-Härtegrad und -stärke: Außendurchme Temper-Grad Stärke (t) sser (Ø) Ø 6,4 mm (1/4") Weichgeglüht (O) ≥0,8 mm 12,7 mm (1/2") Rohranschluss links Installationsanleitung FTXP-N Innenraum-Klimagerät von Daikin 3P695637-2A – 2022.06... -
Seite 9: Kältemittelleitungen Isolieren
Vinyl-Klebeband (bauseitig zu liefern) elektrischen Teilen kommen, können Funktionsstörungen, Rauchbildung oder Feuer verursachen. 3 Kältemittelrohrleitung, Verbindungskabel und Abflussschlauch bei der Inneneinheit isolieren: Siehe "8.1 Abflussrohr, isolieren" [ 4 10]. Kältemittelrohrleitung und Verbindungskabel FTXP-N Installationsanleitung Innenraum-Klimagerät von Daikin 3P695637-2A – 2022.06... -
Seite 10: Abschließen Der Installation Des Innengeräts
Kabelhalterung die Kabel fixieren. 9 Verlegen Sie die Kabel so, dass die Wartungsblende gut schließt; dann die Wartungsblende schließen. Ablaufschlauch Dieses Loch mit Kitt oder Dichtungsmaterial abdichten Vinyl-Klebeband Isolierband Montageplatte (Zubehör) Installationsanleitung FTXP-N Innenraum-Klimagerät von Daikin 3P695637-2A – 2022.06... -
Seite 11: Die Einheit Auf Der Montageplatte Befestigen
9 Installation des WLAN-Adapters HINWEIS ▪ Kältemittelleitungen NICHT biegen. ▪ Die Kältemittelleitungen NICHT auf den unteren Rahmen oder das Frontgitter drücken. INFORMATION: Konformitätserklärung ▪ Hiermit erklärt Daikin Industries Czech Republic s.r.o., dass innerhalb dieser Einheit befindliche Funkgerätetyp konform ist mit der Richtlinie 2014/53/ S.I. 2017/1206: Radio Equipment Regulations 2017. -
Seite 12: Den Wlan-Adapter In Der Einheit Unt Erbringen
9.2.3 Funktionieren des WLAN-Adapters prüfen 1 Schalten Sie die Stromversorgung ein und prüfen Sie, dass die RUN-Leuchte des Produkts blinkt. 7 Das obere Gehäuseteil des Adapters mit 2 Schrauben (Zubehör) fixieren. Installationsanleitung FTXP-N Innenraum-Klimagerät von Daikin 3P695637-2A – 2022.06... -
Seite 13: So Installieren Sie Die Onecta-App
Einen Probelauf während der Winterperiode durchführen Die Inneneinheiten sind ordnungsgemäß installiert. Wenn Sie das Klimagerät im Winter im Modus Kühlen betreiben, Das Außengerät ist ordnungsgemäß montiert. dann führen Sie den Probelauf auf folgende Weise aus. FTXP-N Installationsanleitung Innenraum-Klimagerät von Daikin 3P695637-2A – 2022.06... -
Seite 14: Entsorgung
▪ Ein Teil der jüngsten technischen Daten ist verfügbar auf der Konnektor (Gehäusemasse) regionalen Website Daikin (öffentlich zugänglich). Kabelbaum ▪ Der vollständige Satz der jüngsten technischen Daten ist H*P, LED*, V*L Kontrollleuchte, Leuchtdiode verfügbar auf dem Daikin Business Portal (Authentifizierung Leuchtdiode (Wartungsmonitor, erforderlich). Grün) HIGH VOLTAGE Hochspannung 13.1... - Seite 15 TC, TRC Sender V*, R*V Varistor Dioden-Brücke, Bipolartransistor mit isolierter Gate-Elektrode (IGBT) Power Modul Drahtloser Fernregler Anschluss Anschlussleiste (Block) Spule des elektronischen Expansionsventils Y*R, Y*S Spule des Umkehr-Magnetventils Ferritkern ZF, Z*F Entstörfilter FTXP-N Installationsanleitung Innenraum-Klimagerät von Daikin 3P695637-2A – 2022.06...
- Seite 16 3P695637-2A 2022.06 Verantwortung für Energie und Umwelt...
