6 | Installation der Einheit

6.2.4 Die Elektroschaltkasten-Abdeckung entfernen

Referenz für Installateure
24

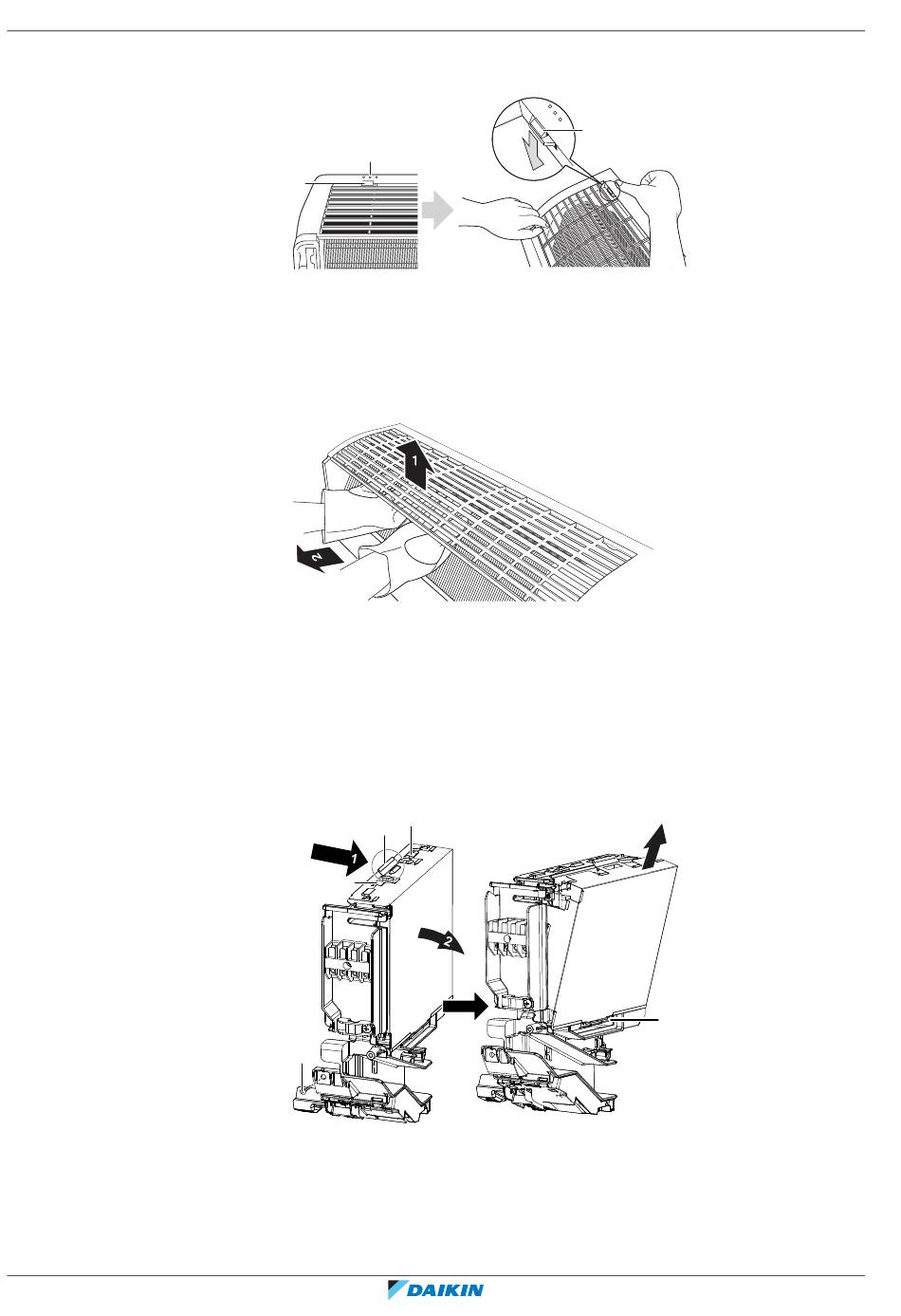

3 Die 3 oberen Haken, die mit einem Symbol mit 3 Kreisen gekennzeichnet sind,
niederdrücken.
b
a
a Oberer Haken
b Symbol mit 3 Kreisen
4 Wir empfehlen, erst die Klappe zu öffnen und danach das Frontgitter zu
entfernen.
5 Mit beiden Händen unter die Mitte des Frontgitters fassen und das Frontgitter
nach oben drücken, dann zum eigenen Körper.
1 Das Frontgitter abnehmen.
2 Vom Elektroschaltkasten 1 Schraube entfernen.
3 Die Elektroschaltkasten-Abdeckung öffnen, dazu oben auf der Abdeckung am
vorstehenden Teil ziehen.
4 Die Lasche unten aushaken und die Elektroschaltkasten-Abdeckung entfernen.
a
b
a
c
a Lasche
b Vorstehendes Teil oben auf der Abdeckung
c Schraube
a
3
a
Innenraum-Klimagerät von Daikin
4P518023-14L – 2022.06
FTXP-N
