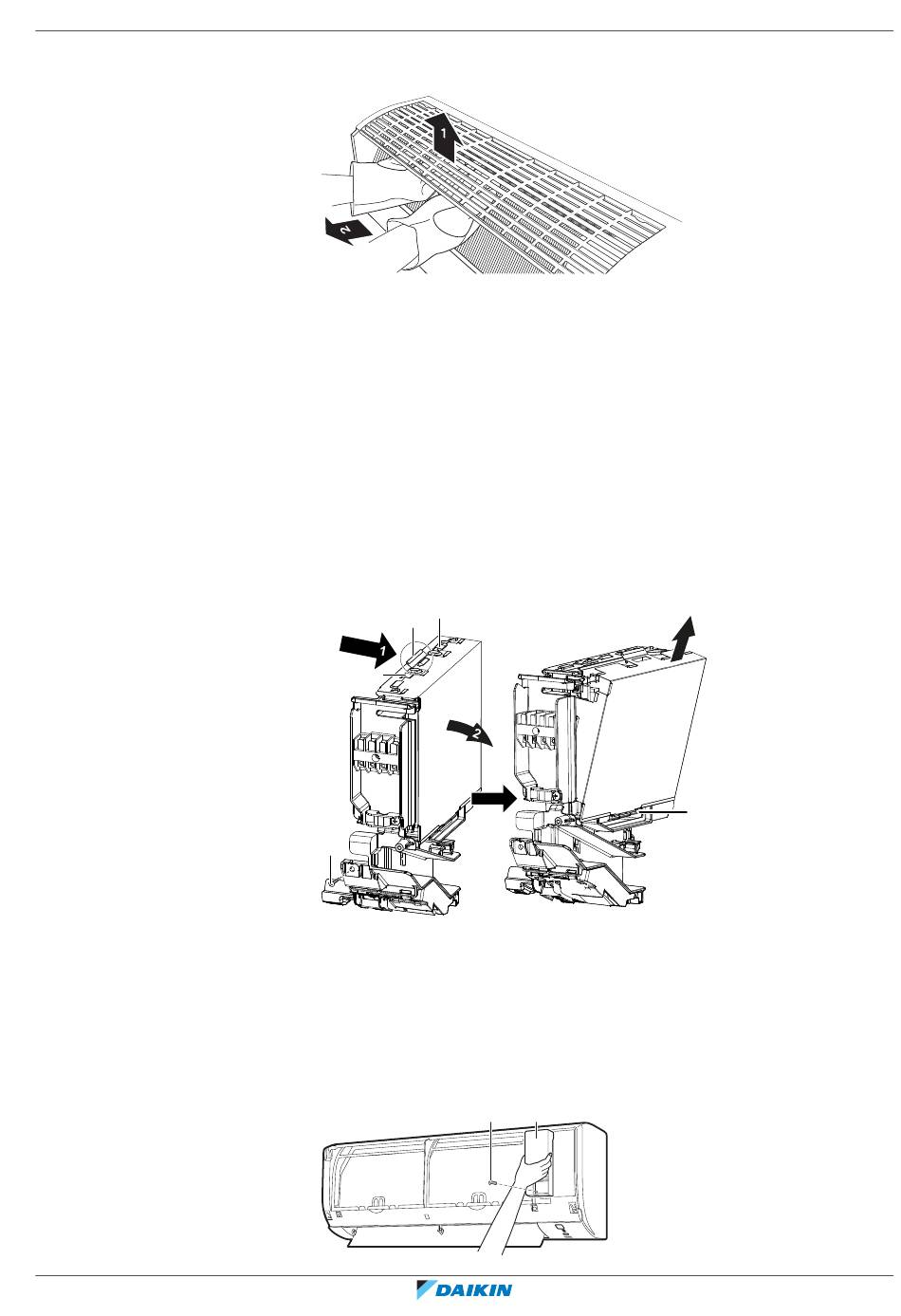

6.2.4 Das Frontgitter wieder anbringen

6.2.5 Die Elektroschaltkasten-Abdeckung entfernen

6.2.6 Die Wartungsblende öffnen
FTXP50~71M2V1B
Innenraum-Klimagerät von Daikin
4P513661-16P – 2022.01
5 Mit beiden Händen unter die Mitte des Frontgitters fassen und das Frontgitter
nach oben drücken, dann zum eigenen Körper.
1 Das Frontgitter anbringen, indem Sie die 3 oberen Haken fest einrasten lassen.
2 Den Luftfilter installieren und dann die Frontblende wieder anbringen.
1 Das Frontgitter abnehmen.
2 Vom Elektroschaltkasten 1 Schraube entfernen.
3 Die Elektroschaltkasten-Abdeckung öffnen, dazu oben auf der Abdeckung am
vorstehenden Teil ziehen.
4 Die Lasche unten aushaken und die Elektroschaltkasten-Abdeckung entfernen.
a
b
a
c
a Lasche
b Vorstehendes Teil oben auf der Abdeckung
c Schraube
1 Von der Wartungsblende 1 Schraube entfernen.
2 Die Wartungsblende herausziehen und horizontal von der Einheit weg ziehen.
6
a b
Installation des Geräts
|
3
a
