Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spiel-
zeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstüt-
zung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter
Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben werden. Für
Kinder unter 36 Monaten nicht geeignet. Erstickungsgefahr!

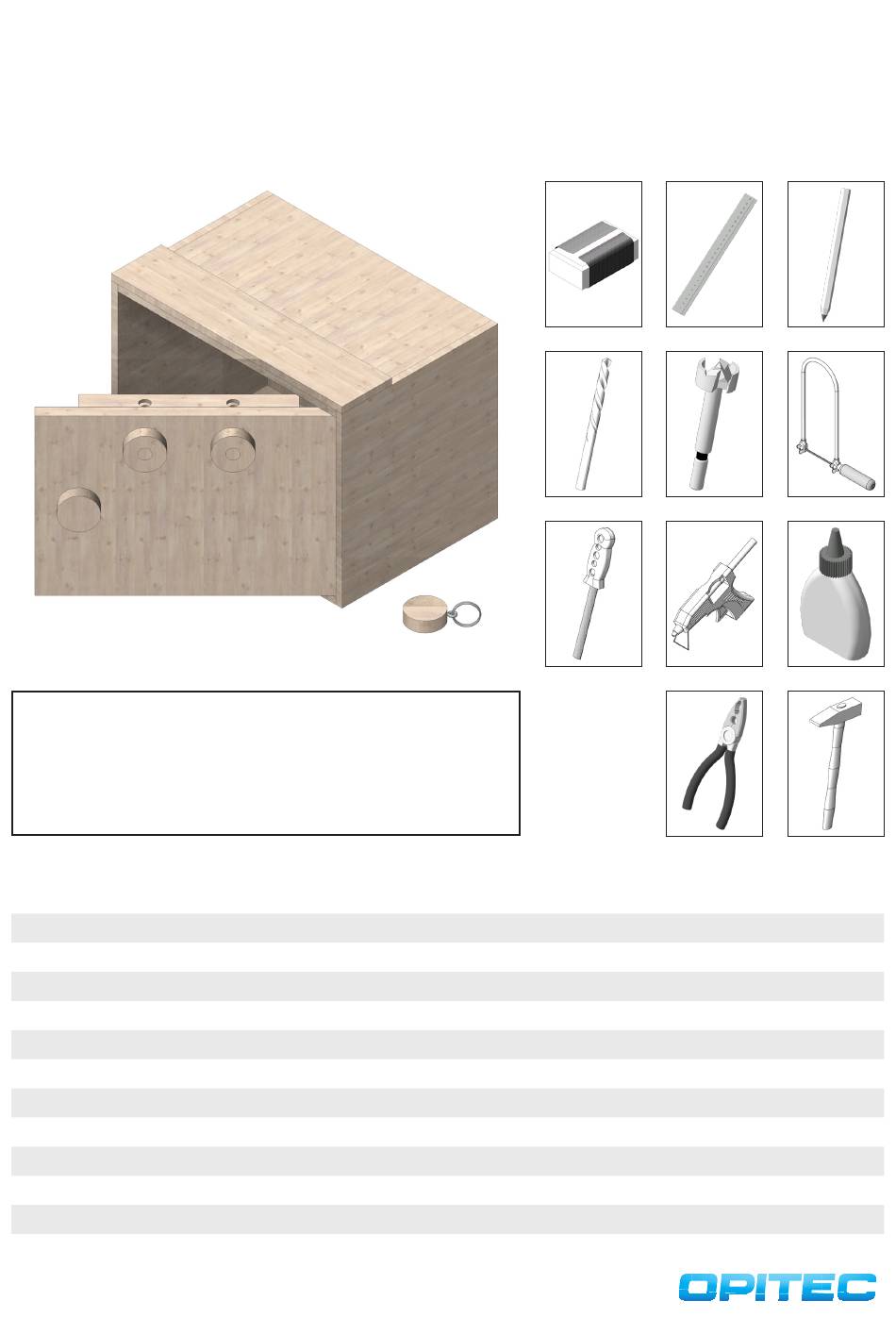

Stückliste
Sperrholzplatte
Sperrholzplatte
Sperrholzplatte
Holzrad
Holzrad
Holzrundstab
Holzrundstab
Scheibenmagnet
Stabmagnet
Ringschraube
Schlüsselring
1
Magnetschloss Tresor
HINWEIS:
Stückzahl
3
1
1
4
4
1
1
1
2
1
1
124.878
Benötigtes Werkzeug:
Schleifpapier
Spiralbohrer
Raspel
Maße (mm)
300x210x6
210x150x10
150x100x15
ø30x10
ø40x10
ø4x50
ø10x200
ø8x4
ø8x10
ø20
Lineal
ø2
ø4
ø4,5
ø8
ø9
ø45
ø10
Forstnerbohrer
Heißkleber
Kombizange
Bezeichnung
Gehäuse
Tür
Tür, Gehäuse
Schloss, Schlüssel, Griff
Schloss
Tür
Schloss
Schlüssel
Schloss
Schlüssel
Schlüssel
Bleistift
Laubsäge
Holzleim
Hammer
Teile-Nr.
1
2
3
4
5
6
7
8
9
10
11
Werbung
Verwandte Anleitungen für Opitec Magnetschloss Tresor
Inhaltszusammenfassung für Opitec Magnetschloss Tresor
- Seite 1 Holzleim HINWEIS: Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spiel- zeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstüt- zung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben werden.
- Seite 2 Bauanleitung 124.878 Magnetschloss Tresor Auf dem Sperrholz (1) die Mitte abmessen. Anschließend halbieren Maße nach Schneideplan (B) auf das Sperrholz (1) übertragen. Auf dem und Sägeschnitte säubern. Sperrholzstück (1b) die Mitte anzeichnen und halbieren. Sperrholzstück (1c) auf eine Länge von 222 mm kürzen. -Sägeschnitte säubern.
- Seite 3 Bauanleitung 124.878 Magnetschloss Tresor Das Sperrholz (3a) ausgemittelt auf das Sperrholz (2) aufleimen. Die Maße auf das Sperrholz übertragen und anschließend durchboh- ren. Die Bohrungen auf der Rückseite 20 mm tief aufbohren. Die Bohrungen von vorne aufbohren. Die Maße auf das Sperrholz übertragen und anschließend durchboh- Die Maße auf das Sperrholz übertragen.
- Seite 4 Bauanleitung 124.878 Magnetschloss Tresor Das Sperrholz, wie abgebildet, anfasen. Die Maße auf das Gehäuse übertragen und anschließend durchboh- ren. Die Maße auf das Gehäuse übertragen und anschließend von oben Holzräder (5) zusammenleimen. und von unten durchbohren. Das zusammengeleimte Holzrad (5a) durchbohren.
- Seite 5 Bauanleitung 124.878 Magnetschloss Tresor Holzrundstab (7) ablängen. Sägeschnitte säubern. Den Holzrundstab (7a) in das Holzrad (5a) einleimen. Holzrad (4a), wie abgebildet, auf den Holzrundstab aufleimen. Das Holzrad (4) ausgemittelt aufleimen. HINWEIS: Das Holzrad nach kurzem Antrocknen ein paar mal drehen, damit es nicht an der Sperrholzplatte festklebt! Das zusammengeleimte Holzrad (5a) nach Bohrschablone (D) bohren.
- Seite 6 Bauanleitung 124.878 Magnetschloss Tresor Holzwürfel (3b) einleimen. Holzrundstab (6a), wie abgebildet, von oben und von unten einleimen. ACHTUNG: Den Holzrundstab nur in das Gehäuse einleimen! Die Tür muss darf nicht festgeleimt werden. Die Sperrholzplatte (1c) aufleimen. Stabmagnete (9) in die Bohrung stecken.
- Seite 7 Bauanleitung 124.878 Magnetschloss Tresor Den Scheibenmagnet (8) in die Bohrung einkleben. Schraubhaken (10) in die Bohrung eindrehen. HINWEIS: Den Magnet so einkleben, dass er die Stabmagnete anzieht, wenn das Holzrad auf das Gehäuse aufgelegt wird! Den Schlüsselring (11) eindrehen. FERTIG!
