- Seite 1 TwistLoc Ultimate-Fernbedienung WARTUNGSANLEITUNG GEN.0000000007450 Rev A © 2023 SRAM, LLC...
-
Seite 2: Sicherheit Zuerst
SICHERHEIT ZUERST! Wir legen größten Wert auf IHRE Sicherheit. Bitte tragen Sie stets eine Schutzbrille und Schutzhandschuhe, wenn Sie RockShox-Produkte warten. Schützen Sie sich selbst! Tragen Sie Sicherheitskleidung! -
Seite 3: Inhaltsverzeichnis
WARTUNG VON ROCKSHOX-PRODUKTEN ..............................4 VORBEREITUNG DER TEILE ............................................4 IDENTIFIZIERUNG DES MODELLCODES ........................................4 GARANTIE UND MARKEN .............................................4 TWISTLOC ULTIMATE-FERNBEDIENUNG ...............................5 TEILE, WERKZEUGE UND VERBRAUCHSMATERIALIEN ..................................5 DREHMOMENTE ................................................5 EXPLOSIONSZEICHNUNG – TWISTLOC ULTIMATE .....................................6 WARTUNG DES DREHELEMENTS UND DES GEHÄUSES DER FERNBEDIENUNG ........................7... -
Seite 4: Wartung Von Rockshox-Produkten
W a r t u n g v o n R o c k S h o x - P r o d u k t e n Es wird empfohlen, die Wartung Ihrer RockShox-Komponente von einem qualifizierten Fahrradmechaniker durchführen zu lassen. Die Wartung von RockShox-Komponenten erfordert Kenntnisse über Komponenten sowie Spezialwerkzeug und spezielle Schmiermittel/Öle. -

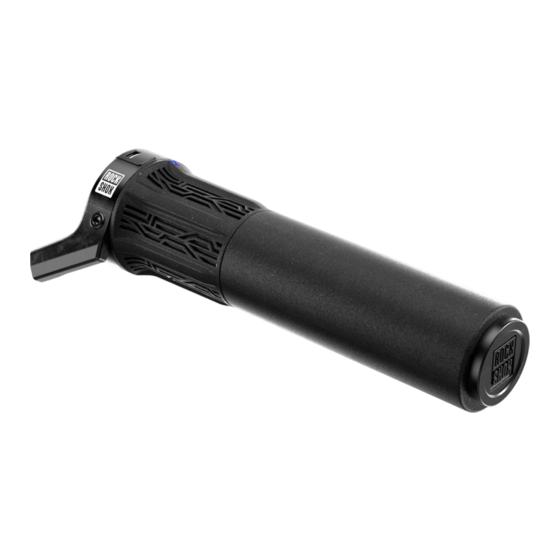

Seite 5: Twistloc Ultimate-Fernbedienung
Bevor Sie beginnen, lösen Sie die Fernbedienung vom Lenker und der Zughülle. Reinigen Sie die Fernbedienung gründlich. Trennen Sie gegebenenfalls das Drehelement vom Griff. Anweisungen für die Zugführung finden Sie in der Bedienungsanleitung für Fernbedienungen unter www.sram.com/service. Die Inhalte der Ersatzteilsätze und nähere Informationen zu den Teilen finden Sie im RockShox Ersatzteilkatalog auf www.sram.com/service. -
Seite 6: Explosionszeichnung - Twistloc Ultimate
E x p l o s i o n s z e i c h n u n g – T w i s t L o c U l t i m a t e Endstopfen Griff O-Ring Lagerkugeln (ANZ.: 45) Drehelement Gleitstück Rastfeder Weiße Buchse Gehäuse und Rasteinsatz Abdeckung Gehäusehülse Klemme und Klemmschraube Zughülle(n) Gebogene Zugführung und Schraube Gerade Zugführung und Schraube Explosionszeichnung – TwistLoc Ultimate... -
Seite 7: Wartung Des Drehelements Und Des Gehäuses Der Fernbedienung
W a r t u n g d e s D r e h e l e m e n t s u n d G e h ä u s e s d e r F e r n b e d i e n u n g 2P- und 3P-Fernbedienung werden gemäß... - Seite 8 Entfernen und entsorgen Sie die Zughüllen. Entfernen Sie den O-Ring aus dem Drehelement und entsorgen Sie ihn. Dorn Entfernen Sie die 45 Lagerkugeln aus der Nut im Drehelement. Schieben Sie die Kugeln mit dem Dorn in die Ausgangsnut im Aluminiumkanal. Vor dem Fortfahren müssen alle 45 Lagerkugeln entfernt werden. Dorn Dorn Entfernen Sie die Klemme, das Gehäuse und die Gehäusehülse aus...
- Seite 9 Wenn der Rasteinsatz ausgebaut wird, wird das Gehäuse beschädigt. Schmierfett Montieren Sie ein neues Gleitstück so unter dem RockShox-Logo, dass die glatte Seite zur Mitte des Gehäuses weist. Führen Sie die Gehäusehülse so durch die Mitte des Gehäuses, dass das spitze Ende der Hülse bündig im Gehäuse sitzt.
- Seite 10 Bringen Sie die Gehäuse/Gehäusehülse-Baugruppe am Drehelement an. Richten Sie die blaue Markierung am Drehelement auf Open aus. Drücken Sie die Rastfeder nach innen und schieben Sie die Teile zusammen. Tragen Sie Schmierfett auf das Ende eines Dorns auf. Verwenden Sie den Dorn, um die 45 Lagerkugeln über die vier Aussparungen in die unterste Aluminiumnut einzuführen.
- Seite 11 Tragen Sie Schmierfett über den Lagerkugeln auf. Setzen Sie einen neuen O-Ring in die O-Ring-Nut ein. Schmierfett Bringen Sie die Klemmschraube an. Anzugsmoment der Klemmschraube, 0,6 N∙m nicht am Lenker montiert Anzugsmoment der Klemmschraube, am 1,1 N·m Lenker montiert 2,5 mm Siehe Tabelle Montieren Sie eine neue Zughülle/neue Zughüllen.
- Seite 12 Zugführung an und ziehen Sie sie fest. Ziehen Sie die Schraube nicht zu fest an. 2 mm 0,7 N·m Reinigen Sie die Baugruppe mit Isopropyl-Alkohol. Damit ist die Wartung der RockShox TwistLoc Ultimate-Fernbedienung abgeschlossen. Wartung des Drehelements und Gehäuses der Fernbedienung...
