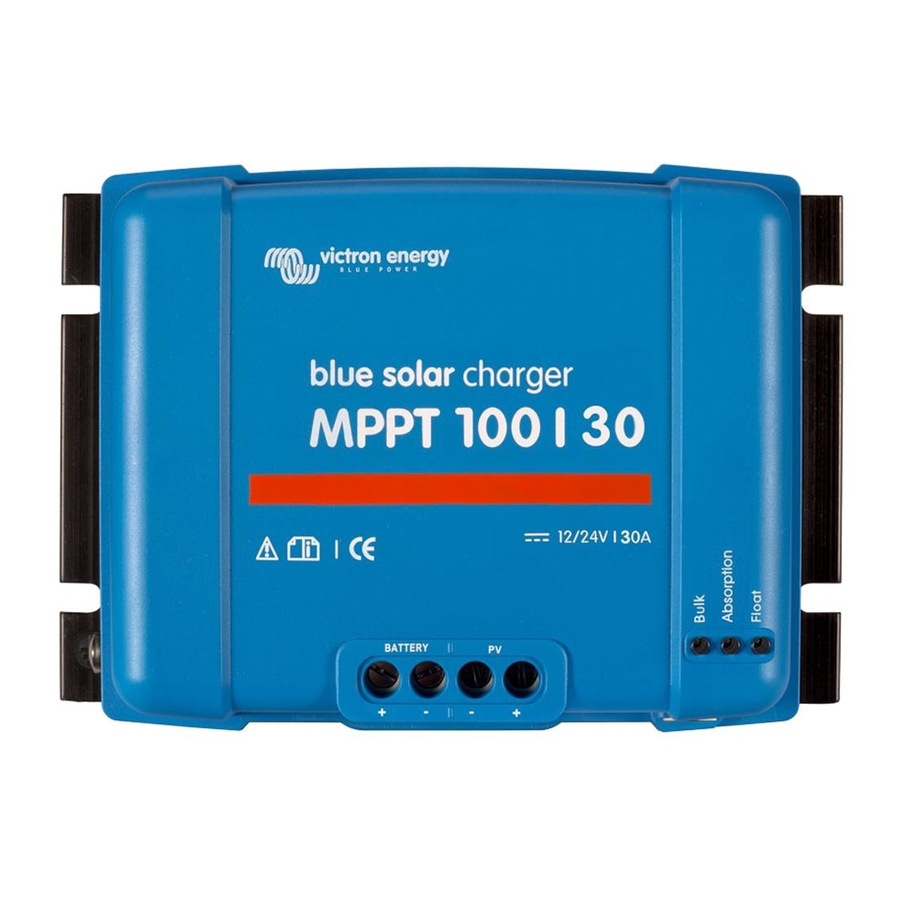

BlueSolar charge controller MPPT 100/30
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Victron energy MPPT 100/30

Inhaltszusammenfassung für Victron energy MPPT 100/30

  • Seite 37: Allgemeine Beschreibung

    1. Allgemeine Beschreibung 1.1 Ladestrom bis zu 30 A und PV-Spannung bis zu 100 V. Mit dem BlueSolar MPPT-100/30-Lade-Regler kann eine Batterie mit einer niedrigeren Nennspannung über eine PV- Anlage mit einer höheren Nennspannung aufgeladen werden. Der Regler passt sich automatisch an eine 12-V- oder 24-V- Batterienennspannung an.
  • Seite 38 1.7 Interner Temperaturfühler Gleicht Konstant- und Ladeerhaltungsspannungen nach Temperatur aus. 1.8. Automatische Erkennung der Batteriespannung Der MPPT 100/30 passt sich automatisch an ein 12-V- bzw. 24- V-System an. 1.9 Adaptive Drei-Stufen-Ladung Der BlueSolar MPPT-Lade-Regler ist für einen Drei-Stufen- Ladeprozess konfiguriert: Konstantstrom – Konstantspannung –...

  • Seite 39: Sicherheitshinweise

    2. Sicherheitshinweise Explosionsgefahr bei Funkenbildung Gefahr durch Stromschläge Es wird empfohlen, dieses Handbuch vor der Installation und Inbetriebnahme des Produktes sorgfältig zu lesen. Dieses Produkt wurde in Übereinstimmung mit entsprechenden internationalen Normen und Standards entwickelt und erprobt. Nutzen Sie das Gerät nur für den vorgesehenen Anwendungsbereich.

  • Seite 40: Allgemeines

    3. Installation 3.1. Allgemeines Montieren Sie das Gerät vertikal auf einem feuersicheren Untergrund, die Stromanschlüsse müssen dabei nach unten zeigen. Montieren Sie es in der Nähe der Batterie, jedoch niemals direkt über der Batterie (um Schäden durch Gasentwicklung an der Batterie zu vermeiden). Verwenden Sie mindestens ein 10-mm²- oder AWG6-Kabel.
  • Seite 41 24 V Batterie und mono- bzw. polykristalline Paneele Mindestanzahl der in Reihe geschalteten Zellen: 72 (2x 12 V Paneele in Serie oder 1x 24 V Paneel). Maximum: 144 Zellen. Hinweis: Bei geringer Temperatur kann die Leerlaufspannung einer144 Zellen Solaranlage auf über 100 V ansteigen.. Dies ist abhängig von den örtlichen Bedingungen und den Zelleneigenschaften.
  • Seite 42 3.5 Konfiguration des Reglers Vollständig programmierbarer Ladealgorithmus (beachten Sie auch die Software-Seite auf unserer Website) sowie acht vorprogrammierte Algorithmen, die sich über einen Drehknopf auswählen lassen: Gewählter Batterietyp Konstants Ladeer pannungs haltun dV/dT phase mV/° C Gel Victron Long Life (OPzV) 28,2 27,6 Gel Exide A600 (OPzV)
  • Seite 43 Auf sämtlichen Modellen mit Softwareversion 1.12 oder jünger bestimmt ein dualer LED-Code die Position des Drehknopfs. Nach Änderung der Drehknopfposition blinken die LED-Lampen für 4 Sekunden wie folgt: Umschalten Blink Ladeerh Konstants Konstantst position frequenz altung pannung romphase schnell langsam langsam langsam langsam...
  • Seite 44 3.7 Informationen zum Laden der Batterie Der Lade-Regler beginnt jeden Morgen bei Sonnenaufgang einen neuen Ladezyklus. Die maximale Dauer der Konstantspannungsphase hängt von der Batteriespannung ab, die am Morgen kurz vor Einschalten des Lade-Reglers gemessen wurde: Batteriespannung Vb Maximale (@Einschalten) Konstantspannungszeit Vb <...

  • Seite 45: Verbindung

    3.8 Verbindung Verschiedene Parameter können angepasst werden (VE.Direct zum USB-Kabel, ASS030530000, sowie der benötigte Computer). Siehe Informationsbroschüre zu Datenkommunikation auf unserer Webseite. Die benötigte Software können Sie hier herunterladen: http://www.victronenergy.nl/support-and-downloads/software/ Der Lade-Regler kann mit einem VE.Direct-zu-VE.Direct-Kabel an ein Color-Control-Paneel, BPP000300100, angeschlossen werden.
  • Seite 46 4. Fehlerbehebung Problem Mögliche Ursache Lösung Verpolter PV-Anschluss PV korrekt anschließen Ladegerät funktioniert Nicht-ersetzbare nicht Verpolter Batterieanschluss Sicherung durchgebrannt An VE zur Reparatur zurücksenden Die Batterie Fehlerhafter Batterieanschluss wird nicht Batterieanschluss überprüfen voll Kabel mit einem aufgeladen Zu hohe Kabelverluste größeren Durchschnitt verwenden Große...

  • Seite 47: Technische Daten

    5. Technische Daten BlueSolar Lade-Regler MPPT 100/30 Batteriespannung 12/24 V automatische Wahl Maximaler Batteriestrom 30 A Maximale PV-Leistung, 12 V 1a,b) 440 W (MPPT Bereich 15 V bis 80 V) Maximale PV-Leistung, 24V 1a,b) 880 W (MPPT Bereich 30 V bis 80 V)
