- Seite 1 Serie XC75 Modulare LED Matrix Displays mit Ethernet-Schnittstelle Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Kontakt 2 Rechtlicher Hinweis 3 Sicherheitshinweise Wichtige Hinweise .............................. 5 Sicherheit ................................5 Bestimmungsgemässer Gebrauch ........................5 Montage und Installation ............................ 6 Erdung ................................6 EMV-Massnahmen ............................. 6 Entsorgung ................................. 6 4 Gerätebeschreibung 5 Geltungsbereich 6 Geräteaufbau 7 Installationshinweise Teilesatz ................................ -
Seite 3: Kontakt
Kontakt www.siebert-group.com DEUTSCHLAND Siebert Industrieelektronik GmbH Siebertstrasse, D-66571 Eppelborn Postfach 11 30, D-66565 Eppelborn Telefon +49 (0)6806 980-0, Fax +49 (0)6806 980-999 Email info.de@siebert-group.com FRANKREICH Siebert France Sarl 4 rue de l’Abbé Louis Verdet, F-57200 Sarreguemines BP 90 334, F-57203 Sarreguemines Cédex Telefon +33 (0)3 87 98 63 68, Fax +33 (0)3 87 98 63 94 Email info.fr@siebert-group.com... -
Seite 4: Rechtlicher Hinweis
Rechtlicher Hinweis © Siebert Industrieelektronik GmbH Diese Bedienungsanleitung wurde mit grösster Sorgfalt erstellt. Für eventuelle Fehler können wir jedoch keine Haftung übernehmen. Berichtigungen, Verbesserungsvorschläge, Kritik und Anregungen sind jederzeit willkommen. Bitte schreiben Sie an: redaktion@siebert-group.com ® ® ® Siebert , LRD und XC-Board sind eingetragene Marken der Siebert Industrieelektronik GmbH. -
Seite 5: Sicherheitshinweise
Sicherheitshinweise Wichtige Hinweise Lesen Sie diese Bedienungsanleitung, bevor Sie das Gerät in Betrieb nehmen. Sie gibt Ihnen wichtige Hinweise für die Verwendung, die Sicherheit und die Wartung der Geräte. Dadurch schützen Sie sich und verhindern Schäden am Gerät. Die Hinweise sind durch ein Warndreieck hervorgehoben und haben folgende Bedeutung: GEFAHR! Das Nichtbeachten des Warnhinweises führt zu Tod oder schwerster Körperverletzung. -
Seite 6: Montage Und Installation
Montage und Installation Die Befestigungsmöglichkeiten der Geräte sind so dimensioniert, dass eine sichere und zuverlässige Montage erfolgen kann. WARNUNG! Der Anwender hat dafür zu sorgen, dass das verwendete Befestigungsmaterial, die Geräteträger und die Verankerung am Geräteträger unter den gegebenen örtlichen Verhältnissen für eine sichere Halterung ausreichen. -
Seite 7: Gerätebeschreibung

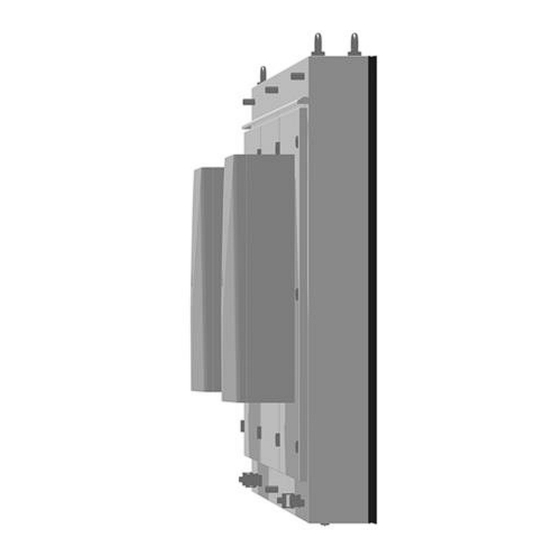

Gerätebeschreibung Die Geräte der Serie XC75 sind für Outdoor-Anwendungen konzipiert. Die horizontale und vertikale Skalierbarkeit der Module ermöglicht die Realisierung sehr grosser Displayflächen. Die integrierte DisplayControlUnit ermöglicht die Darstellung von Texten, Grafiken, Bildern und Videos in RGB- Farben. Geltungsbereich Die Bedienungsanleitung gilt für die Geräte der Serie XC75: XC75-192.128-G1-C4V2-M1 XC75-192.128-G1-C4V2-S0 Geräte mit der Option 2103 sind mit zusätzlichen Luft-Luft Wärmetauschern ausgestattet. - Seite 8 Folgende Grössen lassen sich beispielsweise (horizontal x vertikal) realisieren: Aufbau Abmessungen in Pixel Abmessungen in Meter 192 Pixel x 128 Pixel 1,536 m x 1,024 m M1 + S0 384 Pixel x 128 Pixel 3,072 m x 1,024 m M1 + S0 + S0 576 Pixel x 128 Pixel 4,608 m x 1,024m Alle elektrischen Verbindungen befinden sich auf der Rückseite am unteren Gehäuserand und werden...
-
Seite 9: Installationshinweise
Installationshinweise Teilesatz Allen Geräten liegt ein Teilesatz mit den zur Montage benötigten Komponenten bei: 6 Scheiben und Muttern M16 zur Befestigung der XC75-Module auf der Tragekonstruktion (lose aufgedreht) 1 x HAN3A von Harting zum Anschluss der 230 V AC-Spannungsversorgung pro Modul 1 x HAN3A-RJ45 von Harting zum Anschluss der Ethernet Kabel 1 x Verbindungskabel von M1:Data Out nach S0:Data In 2 x Entwässerungsstutzen... -
Seite 10: Anforderung An Den Montageort
Anforderung an den Montageort Die Tragekonstruktion wird vom Kunden errichtet und muss den geltenden örtlichen Vorschriften entsprechen. Die folgenden Punkte sind dabei zu berücksichtigen: In den Tragschienen sind die nötigen Bohrungen für die M16 Stehbolzen und die Aussparungen für die Spannungsversorgung und die Datenleitungen vorzusehen. Es ist genügend Platz zum Öffnen der Türen an der Geräterückwand vorzusehen. -
Seite 11: Anschluss An 230 V Ac
Anschluss an 230 V AC Die Installation darf nur durch Fachpersonal ausgeführt werden. Die Geräte werden über einen HAN3A-Stecker, 230 V AC Spannung versorgt. Das Gegenstück ist ebenfalls im Lieferumfang enthalten. GEFAHR! Gefahr durch elektrischen Schlag. In dem Gerät sind gefährliche Spannungen vorhanden, die bei unsachgemässer Handhabung zum Tode führen können. -
Seite 12: Inbetriebnahme
Inbetriebnahme Die Geräte der Serie XC75 basieren wie die Serien XC50 und XC55 auf der Siebert XCplus- Technology. Dazu stehen auf der Webseite die folgenden mitgeltenden Anleitungen zum Download bereit. BAL XCPlus Ethernet Einbinden der Anzeige ins Netzwerk BAL XCPlus WEB... -
Seite 13: Technische Daten
Technische Daten Elektrische Eigenschaften Betriebsspannung Serie XC75 230 V AC, 50/60 Hz ±15 % Leistungsaufnahme* XC75 200 W typ., 780 W max. XC75 mit Option 2103 220 W typ., 880 W max. * Die typische Leistung entspricht der Darstellung von Texten in weisser Schrift und bei maximaler Helligkeit. Die maximale Leistung entspricht der vollflächigen Ansteuerung in weiss bei maximaler Helligkeit. -
Seite 14: Abmessungen
Abmessungen BAL XC75 5.4 14/15... - Seite 15 BAL XC75 5.4 15/15...
