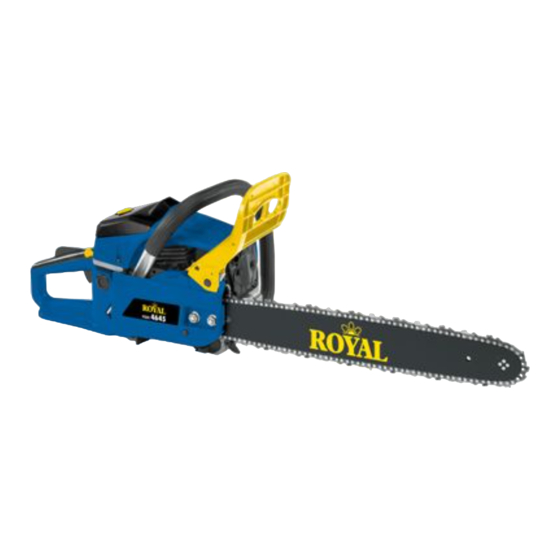

RBK 4645
Petrol Chain Saw

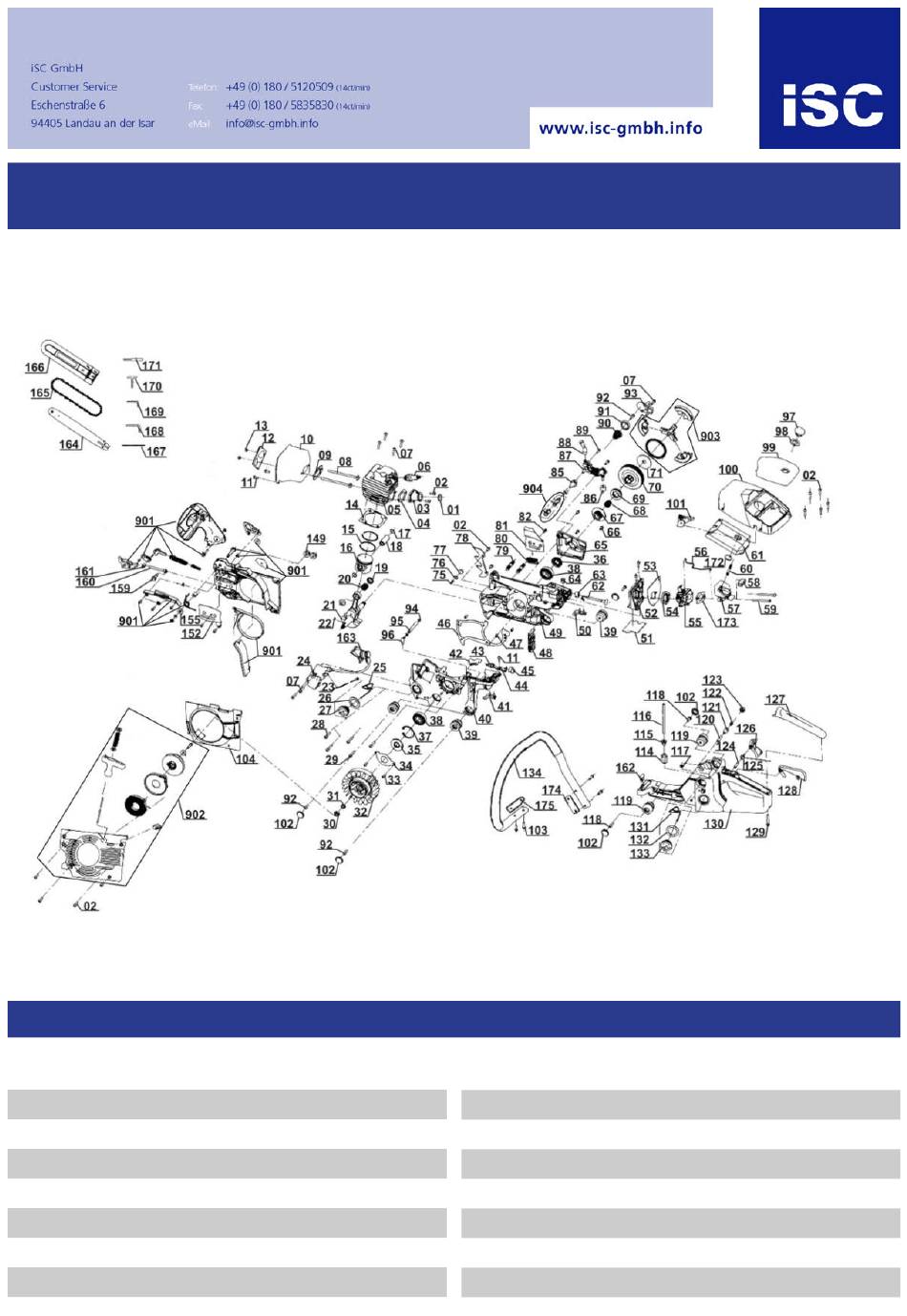

Komponenten / Ersatzteile
Position
Artikel-Nr.
6
450139001006
10
450139001010
15
450139001015
16
450139001016
17
450139001017
18
450139001018
24
450139001024
27
450139001027
Artikel-Nr.: 4501390
Ident-Nr.:
Beschreibung
SPARK PLUG LDL7T
MUFFLER
RING-PISTON
PISTON
RING -SNAP D11
PIN-PISTON D11x34 D11x34
ELECTRONIC IGNITION
OIL CAP
01018
Position
Artikel-Nr.
55
450139001055
61
450139001061
78
450139001078
87
450139001087
93
450139001093
97
450139001097
98
450139001098
99
450139001099
Beschreibung
Carburetor
FILTER-AIR
SPIKE
OIL PUMP
PAD-RIGHT
KNOB-AIR FILTER für Luftfilter
RUBBER-WASHER
COVER-AIR FILTER für Luftfilter
