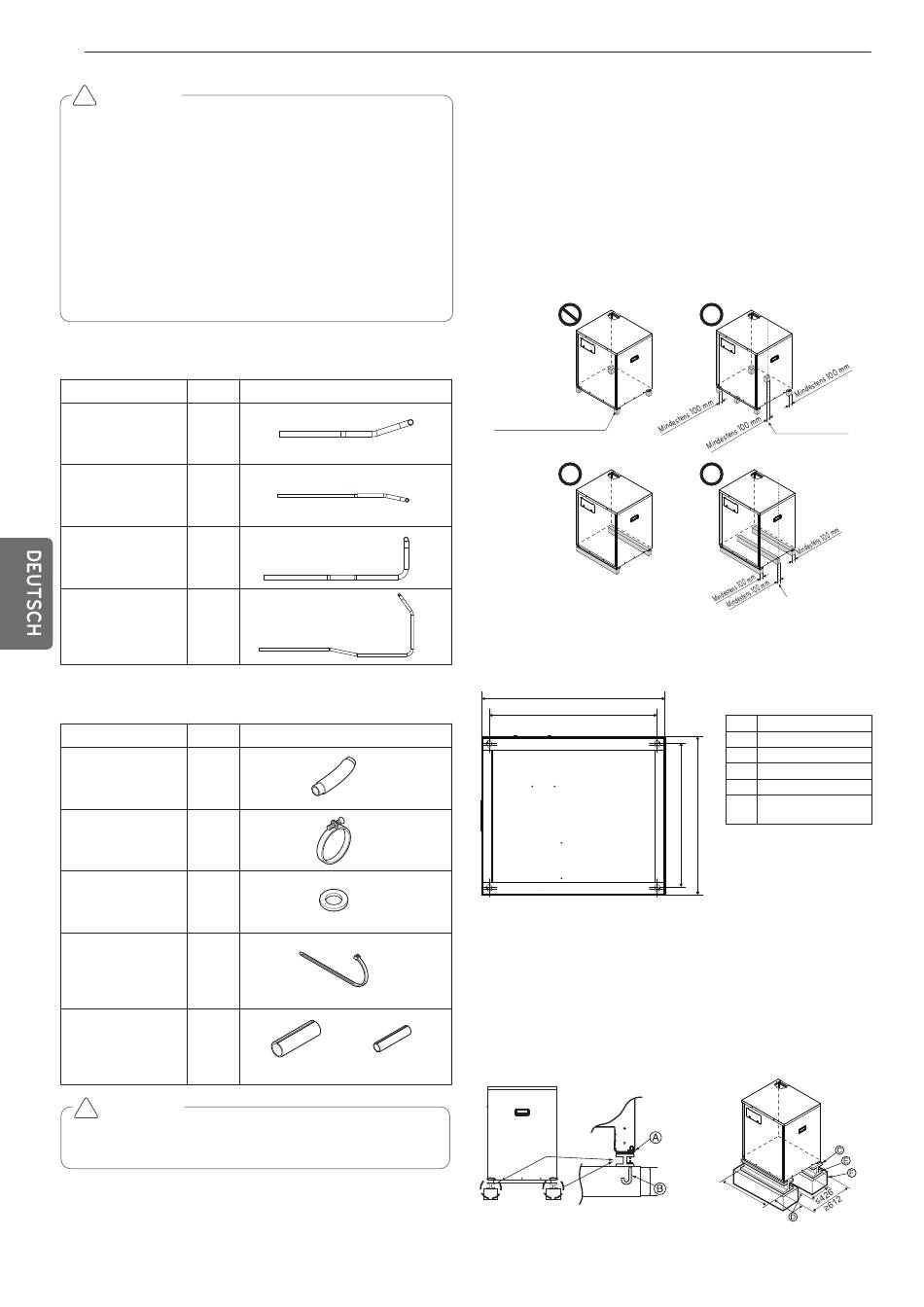

10
VORSICHT
!
Das Gerät muss äußerst vorsichtig transportiert werden.
• Falls das Gerät schwerer als 20 kg ist, darf es nicht von einer
einzelnen Person getragen werden.
• Zur Verpackung bestimmter Produkte wird Polypropylenband verwendet.
Dieses Band darf nicht zum Transport des Gerätes verwendet werden.
• Die Lamellen des Wärmetauschers niemals berühren. Es
besteht die Gefahr von Schnittverletzungen.
• Plastikbeutel müssen zerteilt und entsorgt werden, so dass
Kinder nicht damit spielen können. Beim Spielen mit intakten
Plastikbeuteln besteht für Kinder die Gefahr von Erstickungen.
• Schützen Sie die Berührungspunkte des Gehäuses mit den
Riemen, indem Sie Tuch oder Karton dazwischen legen.
Installationszubehör (Kompressormodul)
Name
Menge
Zubehör für
Gasleitungen (zum
1EA
Wärmetauschermodul)
(Ø 19,05 mm)
Zubehör für
Flüssigkeitsleitungen (zum
1EA
Wärmetauschermodul)
(Ø 12,7 mm)
Zubehör für
Gasleitungen (zu
1EA
Innengeräten)
(Ø 15,88 mm)
Zubehör für
Flüssigkeitsleitungen
1EA
(zum Innenmodul)
(Ø 9,52 mm)
Installationszubehör (Wärmetauschermodul)
Name
Menge
Abwasserleitung
1EA
Clip verwenden
2EA
Tellerscheibe
8EA
Plasteband
4EA
Wärmedämmung
1SET
VORSICHT
!
• Entfernen Sie das im Verdichtermodul und im
Wärmetauschermodul verpackte Zubehör vor der Installation.
Form
Form
für gas
für Flüssigkeiten
MONTAGE:
KOMPRESSORMODUL
• Sie können das Kompressormodul direkt auf dem Boden oder auf einer
Konstruktion installieren. Wenn Sie auf dem Boden verlegen wollen,
verwenden Sie keine Ankerschraube.
• Das Gerät muss an einem Standort montiert werden, der für das Gewicht und
Vibrationen sowie für die Betriebsgeräusche des Außengerätes geeignet ist.
• Die Stützen an der Unterseite des Gerätes müssen eine Breite von
mindestens 100 mm aufweisen.
• Die Stützen des Außengerätes sollten eine Höhe von mindestens
200 mm aufweisen.
• Die Dübelschrauben müssen mindestens 75 mm weit eingeführt werden.
Das
Verdichtermodul
sollte nicht nur von
den Eckstützen
getragen werden.
Position der Dübelschrauben
a
b
Vorderblende
Montageuntergrund
• Befestigen Sie das Gerät mit Schrauben (wie im Folgenden gezeigt),
damit das Gerät bei Erdbeben oder Stürmen nicht herunterfällt.
• Verwenden Sie zur Unterstützung einen H-Träger
• Lärm und Vibrationen können je nach Art der Montage durch den
Boden oder die Wand übertragen werden. Daher müssen
Anti-Vibrationsmaterialien verwendet werden (Polsterkissen) (Das
Bodenkissen sollte eine Größe von 200 mm besitzen)
Mittelpunkt des Gerätes
Mittelpunkt des Gerätes
[Einheit : mm]
ARUN050LMC0
a
580
b
530
c
462
d
500
Anschlagpunkt
e
c d
(4 Punkte)
Mindestens
200 mm
≥744
