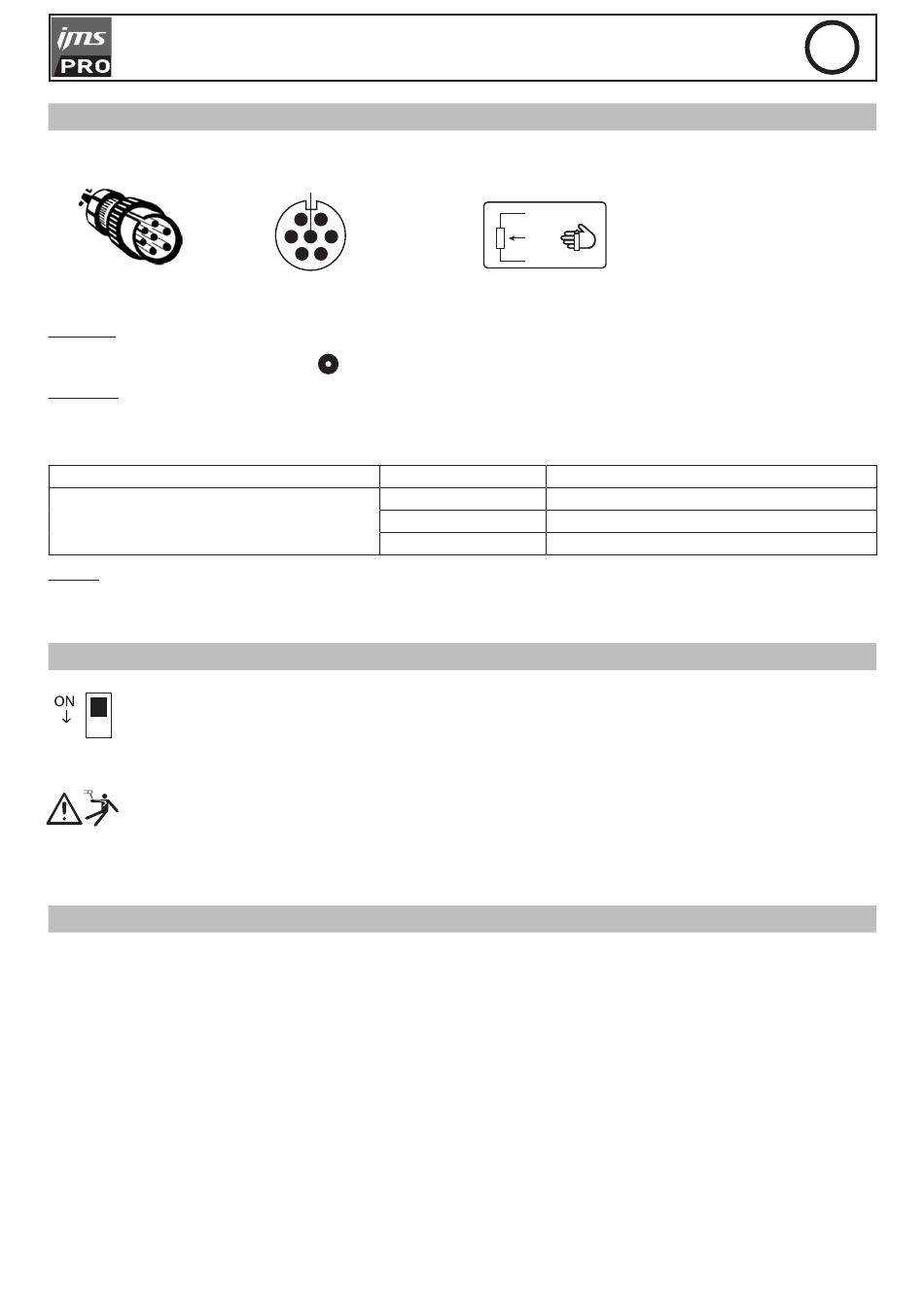

FERNREGELUNG
Die Fernregelung funktioniert beim WIG- und MMA-Verfahren
Art.-Nr. 045699
Anschluss:
1- Fernregler an der Vorderseite der Schweißstromquelle anschließen (Abb. 1 - 4).
Zur Aktivierung der Fernsteuerung den Schalter
Anschlüsse
Das Gerät ist mit einer Anschlussbuchse für Fernregler ausgestattet.
Der 7-polige Stecker (optional, Art.-Nr. 045699) eignet sich für den Anschluss verschiedener Fernregler. Für die Anschlussbelegung, siehe Verdrah-
tungsschema unten.
FERNREGLERTYP
Manuelle Fernreglung
Betrieb:
• Manuelle Fernsteuerung (Option Art.-Nr. 045675).
Mit der manuellen Fernregelung lässt sich der Strom von 50% auf 100% der eingestellten Stromstärke regeln.
VRD-SCHUTZ (VOLTAGE REDUCTION DEVICE)
In der Voreinstellung ab Werk ist der VRD-Schalter in der Position ON. Um die VRD-Funktion zu aktivieren und somit die Leerlaufs-
pannung der Stromquelle zu senken (< 20 V), legen Sie den auf der Steuerplatine vorhandenen Schalter (Seite 67 - n°14 /Seite 68
1
- n°11) auf 1. Die Kontrollleuchte des Bedienfeldes (FIG 2 - N°3) leuchtet auf.
Siehe S.60 zum Aktivieren des VRD-Schutz (Seite 69) :
STROMSCHLÄGE KÖNNEN TÖDLICH SEIN
- Trennen Sie das Gerät vom Versorgungsnetz.
- Entfernen Sie die neun Schrauben auf der Seite des Gerätes.
- Der rote Schalter befindet sich mittig auf der Steuerplatine.
THERMOSCHUTZ UND HINWEISE
Dieses Gerät verfügt über ein Lüftungssystem, das von der Gerätetemperatur gesteuert wird. Wenn der Thermoschutz ausgelöst ist, liefert es kein
Strom mehr. Die orange LED (Abb. 2 - 2) leuchtet, solange die Temperatur des Gerät die normale Betriebstemperatur überschreitet.
• Lüftungsschlitze nicht bedecken.
• Lassen Sie das Gerät nach dem Schweißvorgang und während der Thermoschutz aktiviert ist, eingeschaltet, so dass die Abkühlung erfolgen kann.
• Die beim Schweißen nötigen Sicherheitsregeln respektieren.
• Sicher stellen, dass die Belüftung ausreichend ist.
• Nicht auf feuchte Oberflächen arbeiten.
300 / 400 TRI
G
F
A
B
E
D
C
Aufsicht Steckerseite
drücken. Die LED ON leuchtet.
Drahtbezeichnung
C
B
A
Schaltplan Fernsteuerung
12V
Cursor
PN/Masse
DE
Steckerbelegung
A
B
C
25
