5 BETRIEB
5.2.2

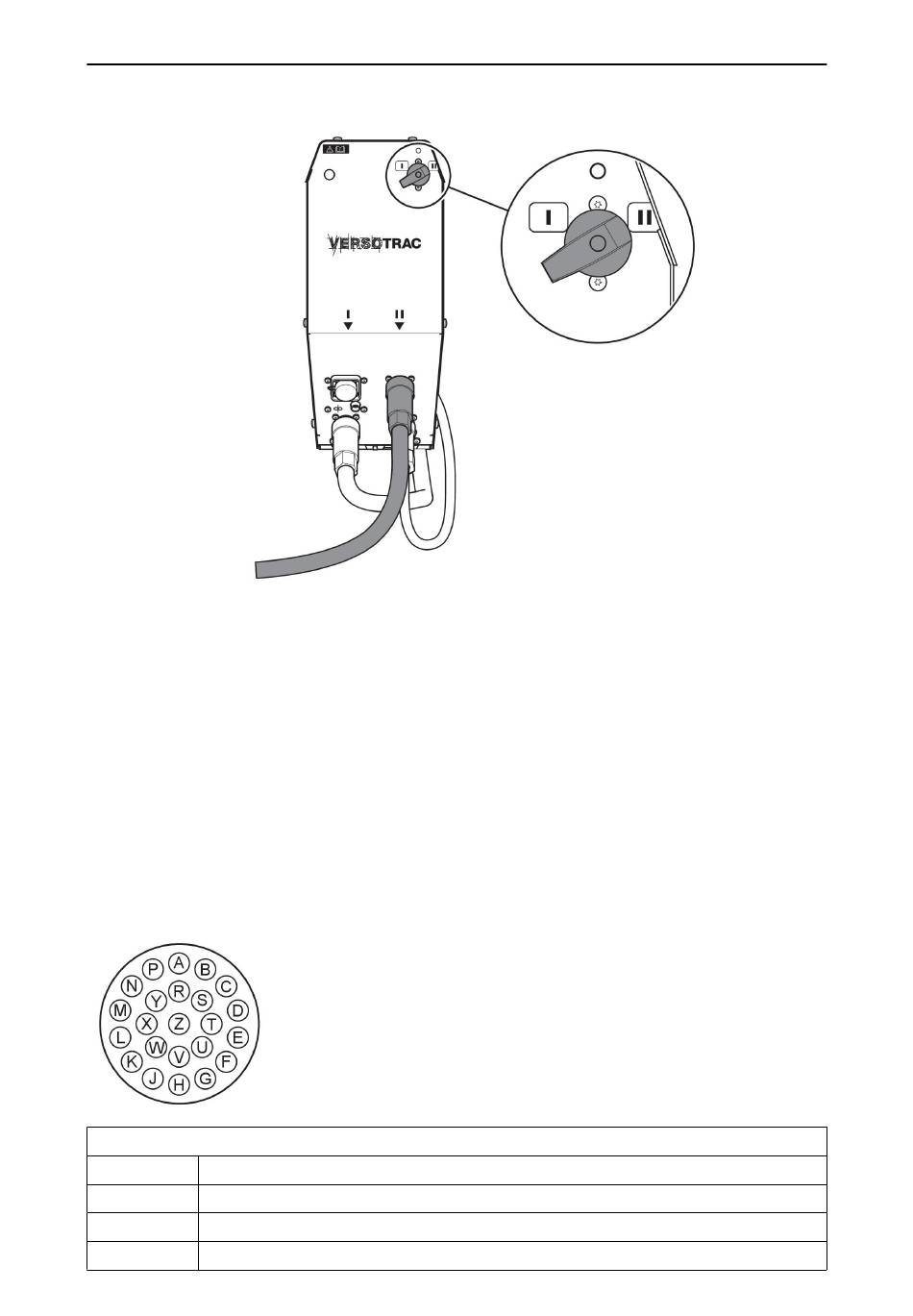

Anschluss an kompatible analoge DC-Stromquelle
Schließen Sie das Verbindungskabel an den mit II gekennzeichneten Anschluss an.
Verbindungskabel zwischen analog-basierter ESAB-Stromquelle und EAC 10-Steuereinheit
sind als Zubehör in verschiedenen Längen erhältlich.
Verwenden Sie immer die Staubabdeckung an den Anschlüssen, an denen kein Kabel
angeschlossen ist.
Anforderungen an die analoge Stromquelle
•
Versorgungsspannung 60 V DC oder 42 V AC, 50/60 Hz, von der Schweißstromquelle
oder durch externe Mittel.
•
Spannungsrückmeldung vom Schweiß-Minuspol (für die Messung der
Schweißspannung für die Anzeige im Hängegehäuse).
•
Starteingang zum Starten des Schweißvorgangs, Analogeingang (0–10 VDC) für die
Einstellung des Schweißparameters (Steuersignal).
•
1000-A/60-mV-Nebenschluss-Ausgang zur Messung des Schweißstroms.
Stromquellenanschlussbuchse XP2 Pinbelegungen
B, C
42 V AC
E, F
42 V AC Rücklauf
J
Minuspol der Stromquelle (U-)
W
Pluspol der Stromquelle (U+)
0463 609 001
