Seite 1

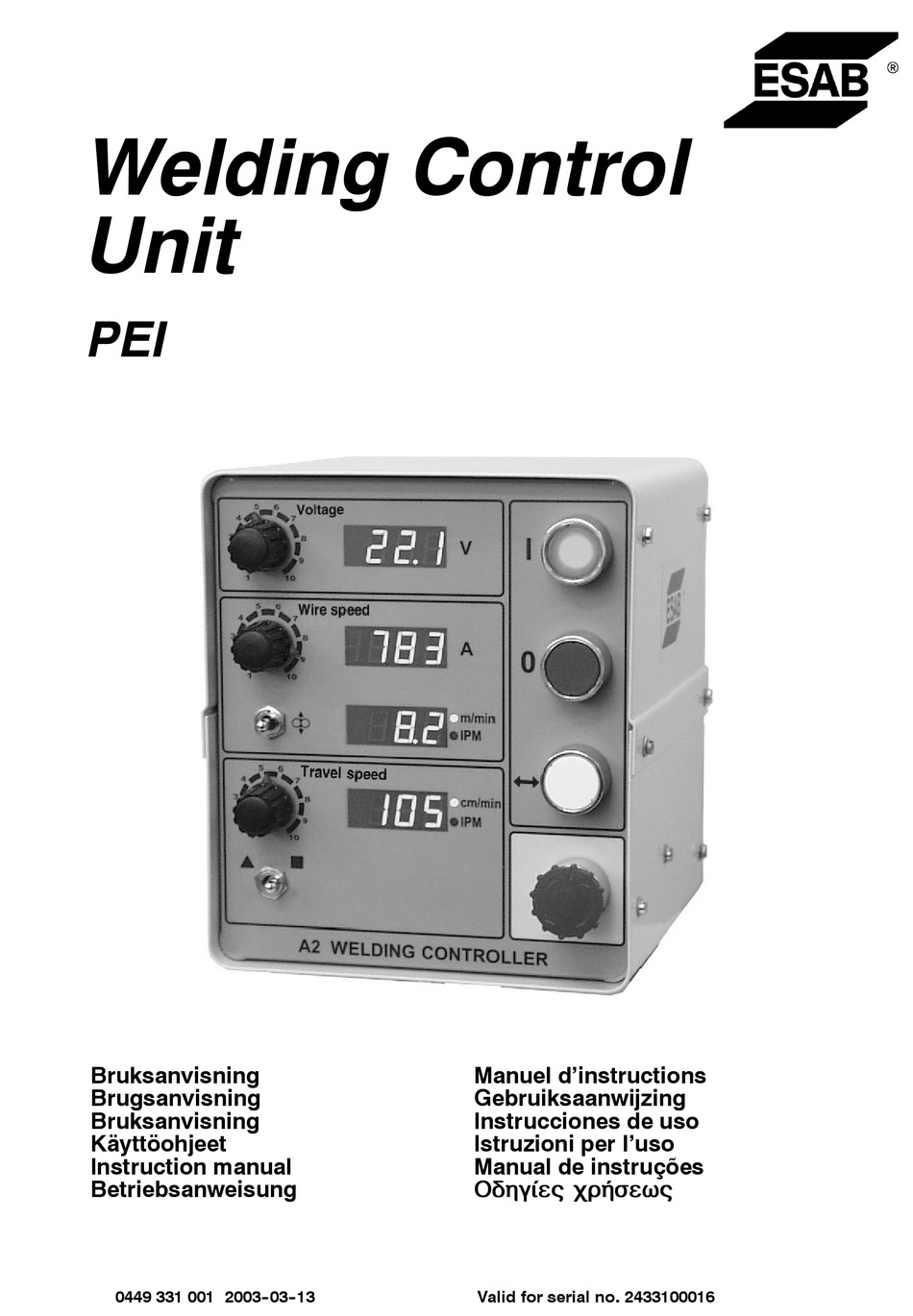

Welding Control Unit 101103105107109111102021110025108024042106023061104022041100020040060001 Bruksanvisning Manuel d’instructions Brugsanvisning Gebruiksaanwijzing Bruksanvisning Instrucciones de uso Käyttöohjeet Istruzioni per l’uso Instruction manual Manual de instruções Betriebsanweisung Ïäçãßåò ÷ñÞóåùò 0449 331 001 2003- -03- -13 Valid for serial no. 2433100016...
Seite 3
CERTIFICAT DE CONFORMITÉ Esab Welding Equipment AB, 695 81 Laxå Sweden, certifie sous sa propre respon- sabilité que le boîtier de commande Welding Control Unit PEI à partir du numéro de serie 2433100016 répond aux normes de qualité EN 60974--1 conformément aux directives (73/23/EEC) avec annexe (93/68/EEC) et à...
Seite 60
DEUTSCH 1 SICHERHEIT ............2 EINLEITUNG .
SICHERHEIT Der Anwender einer ESAB--Schweißausrüstung ist für die Sicherheitsmaßnahmen verant- wortlich, die für das Personal gelten, das mit der Anlage oder in deren Nähe arbeitet. Die Si- cherheitsmaßnahmen sollen den Anforderungen entsprechen, die an der Schweißausrüstung gestellt werden. Der Inhalt dieser Empfehlung kann als eine Ergänzung der normalen Vor- schriften für den Arbeitsplatz betrachtet werden.
WARNUNG BEIM LICHTBOGENSCHWEISSEN UND LICHTBOGENSCHNEIDEN KANN IHNEN UND ANDE- REN SCHADEN ZUGEFÜGT WERDEN. DESHALB MÜSSEN SIE BEI DIESEN ARBEITEN BESON- DERS VORSICHTIG SEIN. BEFOLGEN SIE DIE SICHERHEITSVORSCHRIFTEN IHRES ARBEIT- GE- -BERS, DIE SICH AUF DEN WARNUNGSTEXT DES HERSTELLERS BEZIEHEN. ELEKTRISCHER SCHLAG - - Es besteht Lebensgefahr. Die Schweißausrüstung gemäß...
Anwendung. Die Einheit ist für SAW-- und MIG/MAG--Schweissen mit Gleichstrom vorgesehen. (ACHTUNG! PEI ist bei der Lieferung für UP--Schweißen eingestellt. Für Änderung auf MIG/MAG, bitte setzen Sie sich mit ESAB in Verbindung.) Schweisstromquellen Die Schweisstromquellen sind besonders für die Arbeit zusammen mit der Steuereinheit PEI vorbereitet.

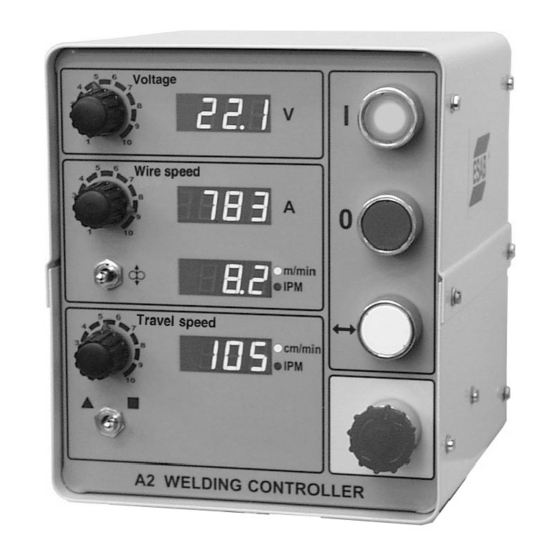

TECHNISCHE BESCHREIBUNG Steuerorgane an der Frontplatte S4 (Rot) Notaus--Schalter S1 (Grün) Schweissvorgang -- EIN S2 (Rot) Schweissvorgang -- AUS Fahren -- AUS S3 (Weiss) Fahren -- EIN Manueller Drahtvorschub (Kippschalter) Fahrrichtung (Kippschalter) Spannungsjustierung Justierung der Drahtvorschubgeschwindigkeit Justierung der Fahrgeschwindigkeit - - 64 - - fgc6d2ga...
Seite 65
Notaus- -Schalter, S4 (Rot) Der Notaus--Schalter ist direkt an den Steuerkreis der Stromquelle angeschlossen. Drucktaste, S1 (Grün) - - startet den Schweissvorgang. Drucktaste mit Lampe. Die Lampe leuchtet 2 Sekunden nach der Einschaltung der Stromquelle. Wenn, nach dieser Zeit, die Lampe fängt an zu blinken, ist die Einheit wegen eines falschen Signals während des Startverlaufs nicht klar.
Seite 66
(IPM) angezeigt werden. ACHTUNG! Das Anzeigefenster ist bei der Lieferung auf m/min eingestellt. Für Änderung auf IPM (inch/min), bitte setzen Sie sich mit ESAB in Verbindung. Der Bereich für SAW ist 1,0 - 9,0 m/min, (40--355 IPM), Der Bereich für MIG/MAG ist 1,8 - 16,2 m/min, (70--640 IPM).
Wert ist 200 cm/min (80IPM). ACHTUNG! Das Anzeigefenster ist bei der Lieferung auf cm/min eingestellt. Für Änderung auf IPM (inch/min), bitte setzen Sie sich mit ESAB in Verbindung. Kippschalter - - Fahrrichtung, S6 Der Kippschalter ist zur Einstellung der Fahrrichtung vorgesehen.
Die Schraube (2) an der Unterseite des unteren Gehäuses losmachen. Bei Bedarf die Schrauben (3) losmachen. Die Hinterplatte kann jetzt entfernt werden. 2. Wenn Trimmung notwendig ist, setzen Sie sich bitte mit ESAB in Verbindung. - - 68 - - fgc6i1ga...
Seite 69
3. Den Schweisskopf an Anschluss 1 an der Klemmenleiste X2 anschliessen. Für das Kabel das entsprechende Loch mit Gummidichtung verwenden. ACHTUNG! Keine Brückenschaltungen entfernen. *1 Schweißkopf *2 Schweißstromquelle 4. Die Hinterplatte wiedermontieren und festschrauben (siehe Seite 68). 5. Mit dem Steuerkabel die Stromquelle und die Steuereinheit an Anschluss X1 an der Hinterplatte anschliessen.
BETRIEB Allgemeines Allgemeine Sicherheitsvorschriften für die Handhabung dieser Ausrüstung fin- den Sie auf Seite 61. Die Vorschriften vor Anwendung der Ausrüstung bitte le- sen! 1. Den automatischen Schweisskopf am Anfang der Fuge placieren. 2. Draht an den Startpunkt der Fuge mit Hilfe des Kippschalters S5 vorschieben. 3.
Seite 126
ÅËËÇÍÉÊÁ 1 ÁÓÖÁËÅÉÁ ............2 ÅÉÓÁÃÙÃÇ...
