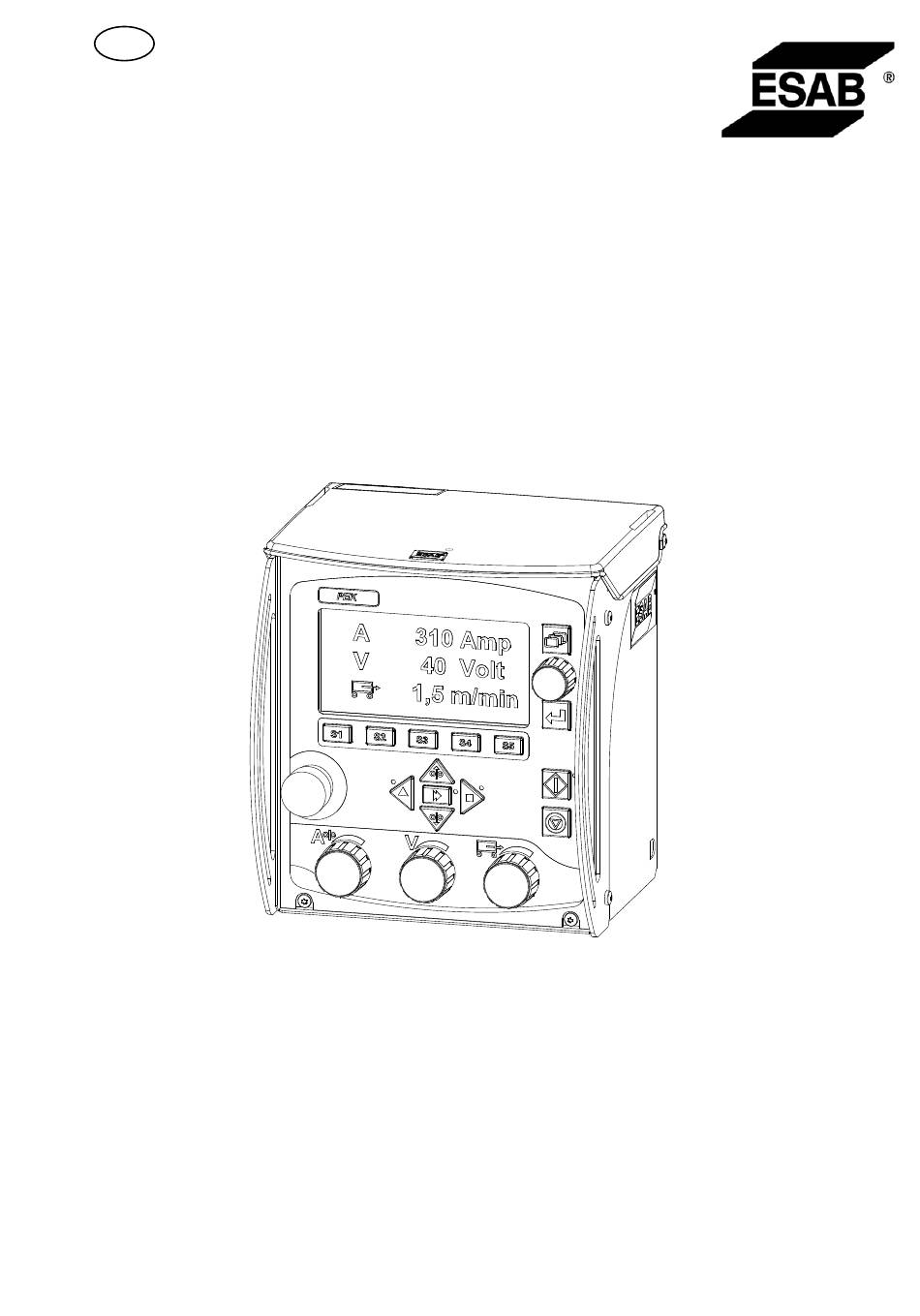

- Seite 1 A2, A6 Control unit Betriebsanweisung 0460 948 001 DE 110119 Valid for serial no. 921-xxx-xxx, 943-xxx-xxxx, 049-xxx-xxxx...
- Seite 2 ESAB Type designation etc. Typbeteckning etc. PEK Control box is used with A2 and A6, from serial number 921 xxx xxxx (2009 w. 21) Manufacturer or his authorised representative established within the EEA Name, address, telephone No, telefax No: Tillverkarens namn, adress, telefon, telefax: ESAB AB, Welding Equipment Esabvägen, SE−695 81 LAXÅ, Sweden...
-
Seite 3: Inhaltsverzeichnis
1 SICHERHEIT ............2 EINFÜHRUNG . -
Seite 4: Sicherheit
SICHERHEIT HINWEIS: Die Einheit wurde von ESAB in einem allgemeinen Aufbau getestet. Die Verantwortung für Sicherheit und Funktion des Anschlusses in der Praxis liegt beim Installateur. Der Anwender einer ESAB-Ausrüstung ist für die Sicherheitsmaßnahmen verantwortlich, die für das Personal gelten, das mit der Anlage oder in deren Nähe arbeitet. - Seite 5 WARNUNG Beim Lichtbogenschweissen und Lichtbogenschneiden kann Ihnen und anderen schaden zu gefügt werden. Deshalb müssen Sie bei diesen arbeiten besonders vorsichtig sein. Befolgen Sie die Sicherheitsvorschriften Ihres Arbeitsgebers, die Sich auf den Warnungstext des Her stellers beziehen. ELEKTRISCHER SCHLAG - Es besteht Lebensgefahr. Die Ausrüstung gemäß...
-
Seite 6: Einführung

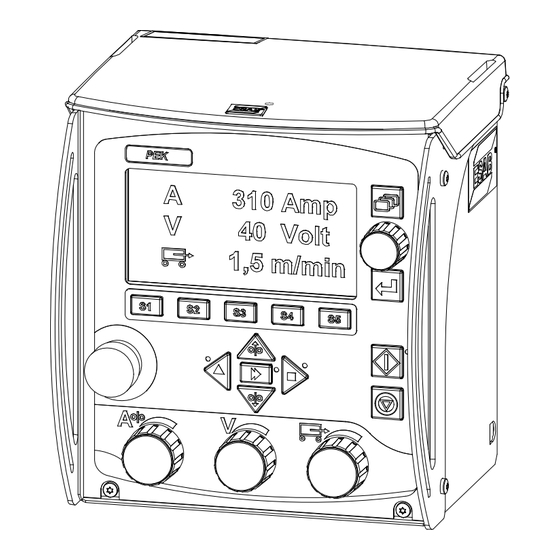

Die notwendige Schweißschutzausrüstung und weiteres Zubehör wird von ESAB zur Verfügung gestellt. EINFÜHRUNG PEK ist eine Steuereinheit für das UP-Schweißen (SAW) und MIG/MAG-Schweißen (GMAW). Die Steuereinheit kann gemeinsam mit Schweißautomaten, Stromquellen und Kränen eingesetzt werden. ESAB-Produktzubehör finden Sie auf Seite 15. -
Seite 7: Technische Daten
TECHNISCHE DATEN Versorgungsspannung 42 V, 50/60 Hz Anschlussleistung Max. 900 VA Motoranschlüsse angepasst an 6 A 100% ESAB-Motoren Drehzahlregelung Feedback von Motor mit Impulsgeber Arbeitstemperatur -15 bis +45° C Transporttemperatur -20 bis +55° C Relative Luftfeuchtigkeit Max. 95% Abmessungen (L x B x H) -
Seite 8: Betrieb
BETRIEB Allgemeine Sicherheitsvorschriften für die Handhabung dieser Ausrüstung fin den Sie auf Seite 4. Die Vorschriften vor Anwendung der Ausrüstung bitte le sen! Anschlüsse Notabschaltung Anschluss des Geschwindigkeitsfeed backs für die Fahrbewegung Bedienkonsole, siehe separate Anschluss für das Lichtbogenspannungs Betriebsanweisung feedback Anschluss (CAN) für Fernbedienung oder Anschluss des Motorkabels für die... -
Seite 9: Erklärung Der Symbole
ESAB übernimmt keine Haftung für etwaige Schäden, die aus einer falschen Nutzung von USB-Speichereinheiten resultieren. USB-Speicher anschließen Stellen Sie den Hauptschalter der Stromquelle aus. Verbinden Sie einen USB-Speicher mit dem USB-Anschluss. Stellen Sie den Hauptschalter der Stromquelle ein. Erklärung der Symbole Hauptmenü... -
Seite 10: Wartung
Druck) einmal pro Jahr. ERSATZTEILBESTELLUNG PEK ist lt. dem internationalen und europäische Standards EN 60974-1 und EN 60974-10 konstruiert und überprüft. Es liegt in der Verantwortung der Abteilung, die Service- und Reparaturarbeiten ausführt, sich zu vergewissern, daß das Produkt nach der Arbeit von dem oben angegebenen Standard nicht abweicht. - Seite 11 - 11 -...
-
Seite 12: Schaltplan
Schaltplan Edition 110119... - Seite 13 Edition 110119...
-
Seite 14: Bestellnummer
Bestellnummer Ordering no. Denomination Type 0460 504 880 Control unit 0459 839 036 Spare parts list 0460 949 Instruction manual Control panel for PEK Instruction manuals and the spare parts list are available on the Internet at www.esab.com Edition 110119... -
Seite 15: Zubehör
Zubehör Control cable PEK - Power source 15 m ........ - Seite 16 ESAB Romania Trading SRL ESAB VAMBERK s.r.o. SOUTH AFRICA ESAB Mexico S.A. Bucharest Vamberk ESAB Africa Welding & Cutting Ltd Monterrey Tel: +40 316 900 600 Tel: +420 2 819 40 885 Durbanvill 7570 - Cape Town Tel: +52 8 350 5959...
