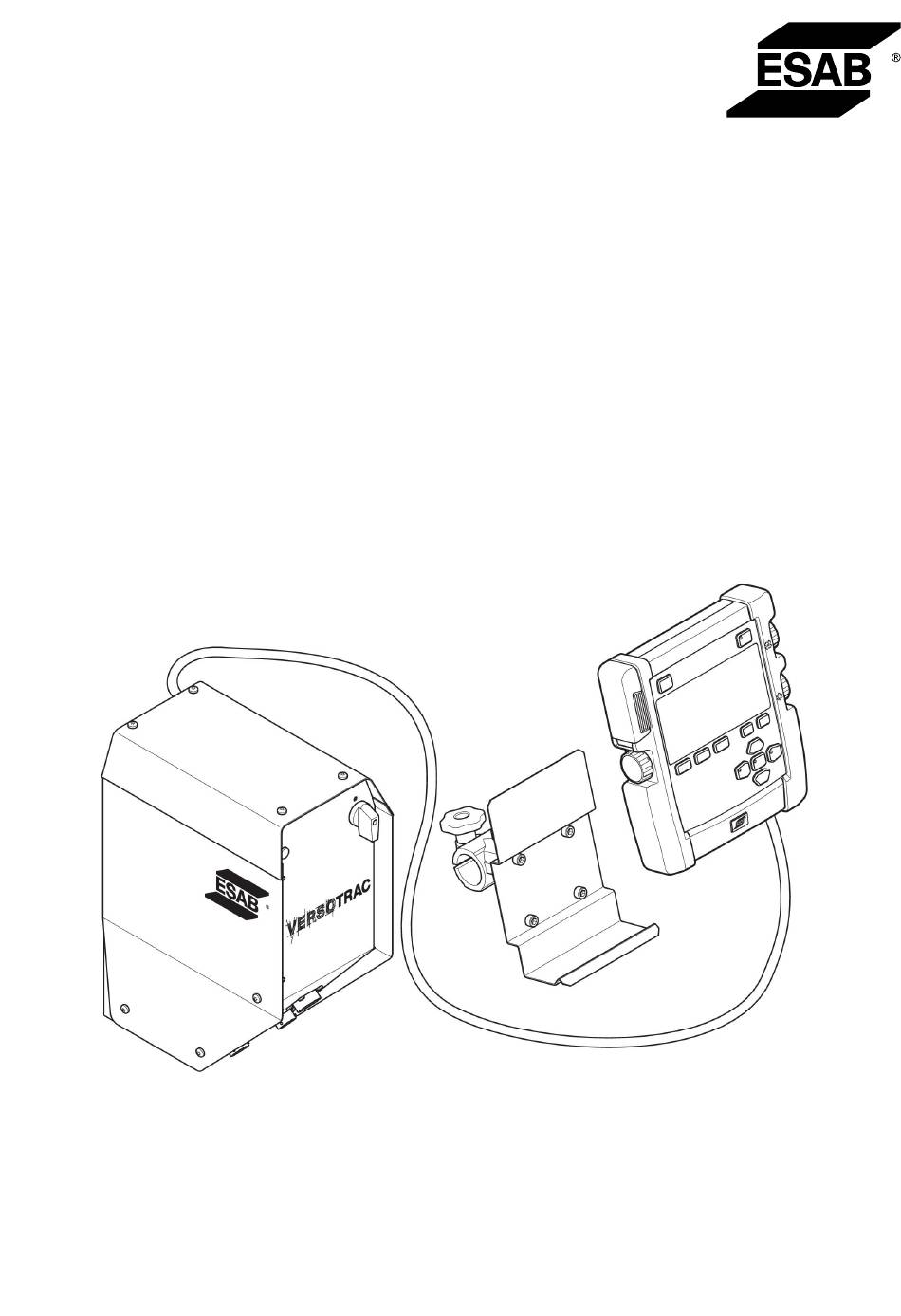

- Seite 1 EAC 10 Control unit Betriebsanleitung Valid for: from serial no. 841-xxx-xxxx 0463 609 001 DE 20190918...
-
Seite 3: Inhaltsverzeichnis
5.2.2 Anschluss an kompatible analoge DC-Stromquelle ......USB-Anschluss..................5.3.1 Einsetzen des USB-Speichers ............. WARTUNG ....................Kontrolle und Reinigung................ ERSATZTEILBESTELLUNG ............... SCHALTPLAN ..................... BESTELLNUMMERN ..................21 ACCESSORIES ....................22 Änderungen ohne vorherige Ankündigung vorbehalten. 0463 609 001 © ESAB AB 2019... -
Seite 4: Sicherheit
Sicherheitsroutinen des Arbeitgebers und die Sicherheitsdatenblätter (SDBs). Sicherheitsvorkehrungen Nutzer von ESAB-Ausrüstung müssen uneingeschränkt sicherstellen, dass alle Personen, die mit oder in der Nähe der Ausrüstung arbeiten, die geltenden Sicherheitsvorkehrungen einhalten. Die Sicherheitsvorkehrungen müssen den Vorgaben für diesen Ausrüstungstyp entsprechen. Neben den standardmäßigen Bestimmungen für den Arbeitsplatz sind die folgenden Empfehlungen zu beachten. - Seite 5 Wenden Sie Ihr Gesicht vom Schweißrauch ab. • Verwenden Sie eine Belüftungseinrichtung, eine Absaugeinrichtung am Lichtbogen oder beides, um Dämpfe und Gase aus Ihrem Atembereich und dem allgemeinen Bereich zu entfernen. 0463 609 001 - 5 - © ESAB AB 2019...
- Seite 6 Stromversorgung über das öffentliche Niederspannungsnetz erfolgt. Aufgrund von Leitungs- und Emissionsstöreinflüssen können in diesen Umgebungen potenzielle Probleme auftreten, wenn es um die Gewährleistung der elektromagnetischen Verträglichkeit von Ausrüstung der Klasse A geht. 0463 609 001 - 6 - © ESAB AB 2019...
- Seite 7 Informationen zu anerkannten Sammelstellen einholen. Weitere Informationen erhalten Sie von einem ESAB-Händler in Ihrer Nähe. ESAB bietet ein Sortiment an Schweißzubehör und persönlicher Schutzausrüstung zum Erwerb an. Bestellinformationen erhalten Sie von einem örtlichen ESAB-Händler oder auf unserer Website. 0463 609 001 - 7 -...
-
Seite 8: Einführung
Das ESAB-Produktzubehör wird im Kapitel „ZUBEHÖR“ in dieser Betriebsanweisung aufgeführt. Ausrüstung Die EAC 10 kann an digitale auf ESAB CAN basierende sowie an kompatible analoge Stromquellen angeschlossen werden. Die Steuerungseinheit EAC 10 besteht aus: • einer Motorantriebseinheit – umfasst Steuerungselektronik zum Antreiben der Drahtvorschub- und Trägermotoren. -
Seite 9: Technische Daten
Abmessungen L × B × H EAC 10, vollständige 275 × 300 × 165 mm (10,8 × 11,8 × 6,5 Zoll) Steuereinheit EAC 10-Hängebedienung 245 × 225 × 50 mm (9,7 × 8,9 × 2,0 Zoll) Gewicht EAC 10, vollständige 6,8 kg (15 lb) Steuereinheit EAC 10-Hängebedienung 1,25 kg (2,8 lb) Schutzart IP23 0463 609 001 - 9 - © ESAB AB 2019... -
Seite 10: Installation
4 INSTALLATION INSTALLATION Die Installation ist von befugtem Personal vorzunehmen. 0463 609 001 - 10 - © ESAB AB 2019... -
Seite 11: Betrieb
Schweißstart Schnellbewegung Schweißstrom/Drahtvorschubgeschwindi Manueller Drahtvorschub nach unten gkeit/Ausgleich* Lichtbogenspannung/Offsetspannung* Manuelle Fahrbewegungsrichtung Menü OK/Einstellung Speicher 1, 2, 3/Funktionstasten Zurück Vorschubgeschwindigkeit/Frequenz* Manueller Drahtvorschub nach oben USB-Anschluss *Nur bei Aristo® 1000 im AC-Modus. 0463 609 001 - 11 - © ESAB AB 2019... -
Seite 12: Anschlüsse
Anzeige ein/aus Anschluss Traktorwagen Netzschalter Anschluss digitale Stromquelle Werkstückspannungs-Referenzbürste Anschluss analoge Stromquelle Zubehörkabeleinführungen Kabel zur Hängebedienung Anschluss Schweißkopf HINWEIS! Schließen Sie jeweils nur eine digitale Stromquelle oder eine analoge Stromquelle 0463 609 001 - 12 - © ESAB AB 2019... -
Seite 13: An Digitale Stromquelle Anschließen
5.2.1 An digitale Stromquelle anschließen Schließen Sie das Verbindungskabel an den mit I gekennzeichneten Anschluss an. Verbindungskabel zwischen CAN-basierter ESAB-Stromquelle und EAC 10 sind als Zubehör in verschiedenen Längen erhältlich. ESAB-CAN-basierte Stromquellen sind LAF xxx1, TAF xxx1 und Aristo® 1000. -
Seite 14: Anschluss An Kompatible Analoge Dc-Stromquelle
Anschluss an kompatible analoge DC-Stromquelle Schließen Sie das Verbindungskabel an den mit II gekennzeichneten Anschluss an. Verbindungskabel zwischen analog-basierter ESAB-Stromquelle und EAC 10-Steuereinheit sind als Zubehör in verschiedenen Längen erhältlich. Verwenden Sie immer die Staubabdeckung an den Anschlüssen, an denen kein Kabel angeschlossen ist. -
Seite 15: Usb-Anschluss
24 V AC/Auslösereingang. Für Nicht-ESAB-Stromquellen. Kontaktschließstift S / Auslöser normal. Für Nicht-ESAB-Stromquellen. Reserviert für zukünftigen Gebrauch. Zum Anschließen von EAC 10 mit einer analogen (nich ESAB SAW) Stromquelle stehen einer Interface-Box für Analogstromquellen und Steuerkabel als Zubehör zur Verfügung. Siehe Kapitel "ZUBEHÖR". -
Seite 16: Wartung
Wie oft und mit welchen Methoden gereinigt werden muss, hängt ab von: • Schweißverfahren • Lichtbogenzeit • Position der Einheit • Umgebungsbedingungen Normalerweise ist es ausreichend, die Stromquelle einmal pro Jahr mit trockener Druckluft (reduzierter Druck) zu reinigen. 0463 609 001 - 16 - © ESAB AB 2019... -
Seite 17: Ersatzteilbestellung
Vorgaben der oben genannten Standards entspricht. Ersatz- und Verschleißteile können über Ihren nächstgelegenen ESAB-Händler bestellt werden, siehe esab.com. Geben Sie bei einer Bestellung Produkttyp, Seriennummer, Bezeichnung und Ersatzteilnummer gemäß Ersatzteilliste an. Dadurch wird der Versand einfacher und sicherer gestaltet. -
Seite 18: Schaltplan
Stecker für Werkstückspannungsreferenz VORSICHT! STATISCHE ELEKTRIZITÄT kann Platinen und elektronische Bauteile beschädigen. • Beachten Sie die Vorsichtsmaßnahmen für den Umgang mit elektrostatisch empfindlichen Geräten. • Verwenden Sie geeignete Antistatikbeutel und -schachteln. 0463 609 001 - 18 - © ESAB AB 2019... - Seite 19 SCHALTPLAN Digitalstromquelle 0463 609 001 - 19 - © ESAB AB 2019...
- Seite 20 SCHALTPLAN Analogstromquelle 0463 609 001 - 20 - © ESAB AB 2019...
-
Seite 21: Bestellnummern
Notes 0446 225 880 Control unit EAC 10 0463 612 * Control panel, instruction manual 0463 611 001 Spare parts list Technische Dokumentation steht im Internet zur Verfügung unter: www.esab.com 0463 609 001 - 21 - © ESAB AB 2019... -
Seite 22: Accessories
0446 146 883 35 m (115 ft) 0446 146 884 50 m (164 ft) 0446 146 885 75 m (246 ft) Control cable EAC 10 - ESAB analogue power source 0449 500 880 15 m (49 ft) 0449 500 881 25 m (82 ft) 0449 500 882 35 m (115 ft) - Seite 23 Suitable for power sources: • Miller dimension 650, 652, 452 0446 178 880 Control cable, terminal block Suitable for power sources: • Miller SubArc DC 650, 800, 1000, 1250 • Lincoln DC 1000 0463 609 001 - 23 - © ESAB AB 2019...
