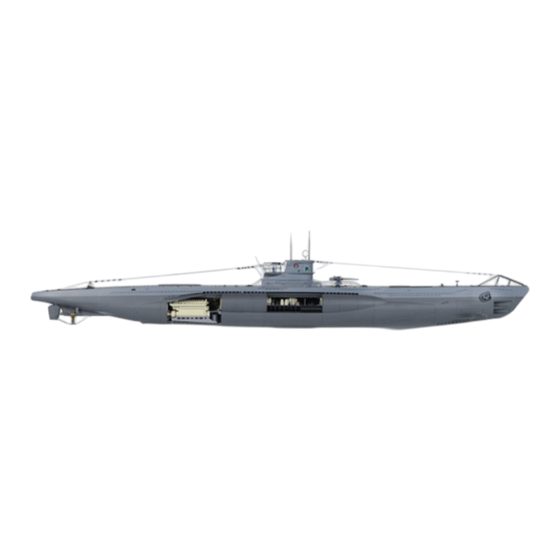

Der erste Magnet

Die Oberdeckstube und eine Druckluftflasche werden zusammengebaut und über dem Bugraum am Modell festgeklebt.

Die vorderste Halteplatte wird am Modell angebracht, der erste Magnet eingefügt.

31-3

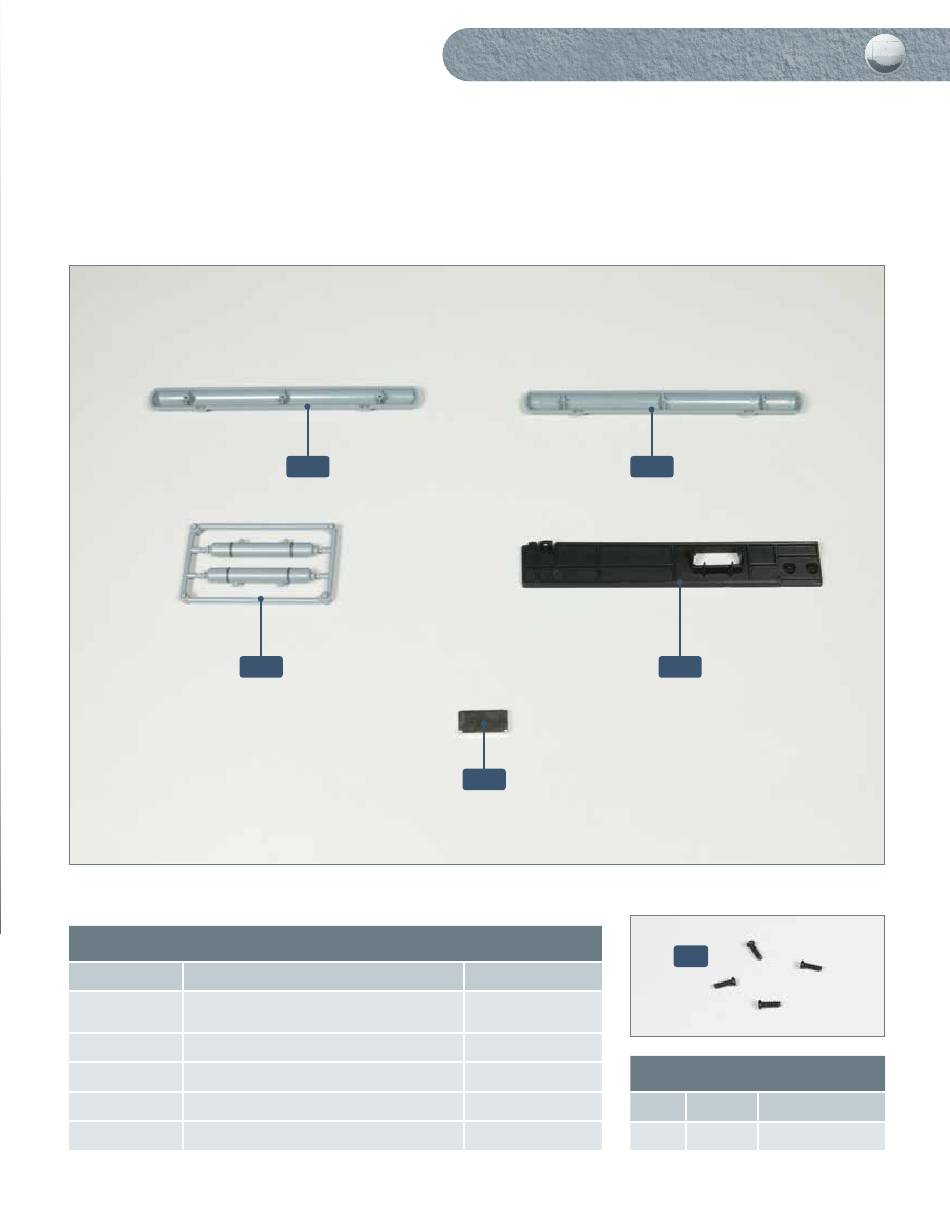

Ihre Bauteile im Überblick

Teilenummer

31-1

(Torpedobehälter im Oberdeck)

31-2

31-3

31-4

31-5

31-1

Name

Oberdeckstube

Druckluftflasche

vorderste Halteplatte

Magnet

Schritt-für-Schritt-Bauanleitung

31-2

31-5

Material

ABS

–

31-4

Schrauben

Typ

Anzahl

Abmessungen

3+1

2 x 6 mm

Seite 1 Schritt-für-Schritt-Bauanleitung Der erste Magnet Die Oberdeckstube und eine Druckluftflasche werden zusammengebaut und über dem Bugraum am Modell festgeklebt. Die vorderste Halteplatte wird am Modell angebracht, der erste Magnet eingefügt. 31-1 31-2 31-3 31-4 31-5 Ihre Bauteile im Überblick Teilenummer Name Material Oberdeckstube 31-1...
Seite 2 SCHRITT 1 Montage von Oberdeckstube und Druckluftflasche 31-1 31-1 31-2 31-2 Legen Sie die beiden Hälften der Oberdeckstube 31-1 31-2 Kleben Sie die beiden Hälften der Oberdeckstube 31-1 31-2 Ihre Arbeitsplatte. Versehen Sie die Zapfen von 31-2 mit etwas aneinander fest. Achten Sie darauf, dass kein Spalt zwischen den Sekundenkleber, wie es das Foto zeigt.
Seite 3 Schritt-für-Schritt-Bauanleitung SCHRITT 2 Einfügen von Halteplatte und Magnet Schieben Sie den Magnet 31-5 von oben in die Aufnahme an der Rückseite der 31-4 Halteplatte 31-4 (Detailbild). Fügen Sie die Halteplatte anschließend zwischen den beiden Verbindungsstücken 29-3 auf der rechten Rumpfseite ein. 29-3 31-4 31-5...
