Der Angriffssehrohrschacht

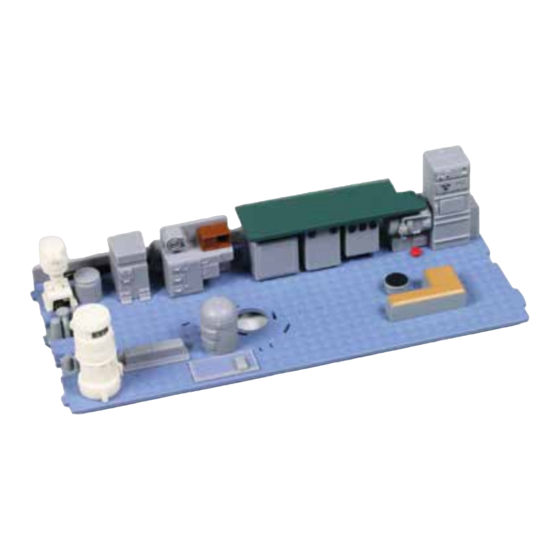

Die Zentrale wird mit weiteren Bauteilen versehen, darunter der Angriffssehrohrschacht. Die Tauchzelle 3 wird zusammen-
gefügt und mit der Zentrale verbunden. Abschließend erfolgt die Endmontage der dritten offenen Sektion.
42-1
42-6
42-11

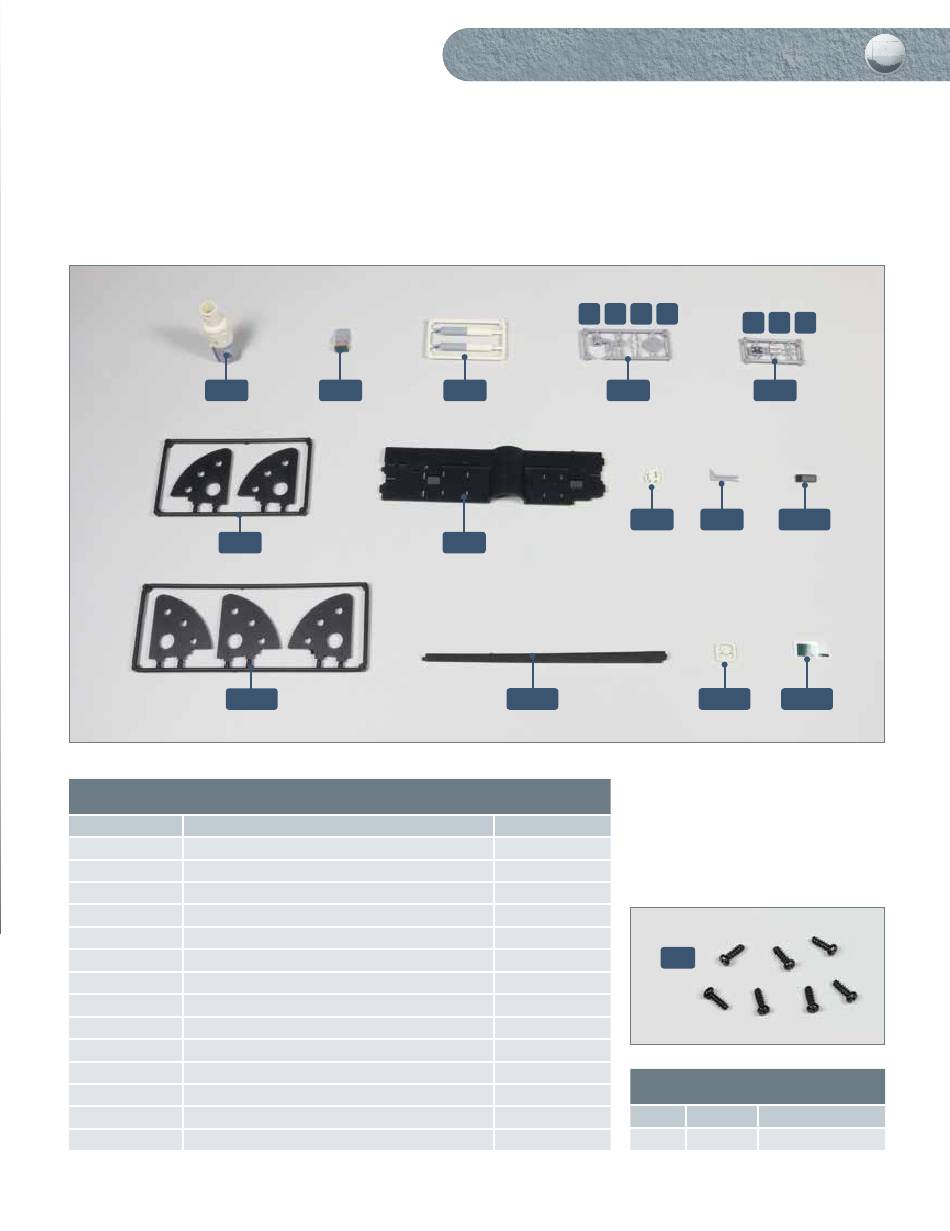

Ihre Bauteile im Überblick
Teilenummer
42-1
42-2
42-3
Anbauteile für den Angriffssehrohrschacht
42-4
42-5
42-6
42-7
42-8
Anbauteil für den Angriffssehrohrschacht
42-9
Anbauteil für den Angriffssehrohrschacht
42-10
42-11
42-12
42-13
42-14
42-2
Name
Angriffssehrohrschacht
Pult des Zentralemaats
Rahmen (A, B, C, D)
Rahmen (E, F, G)
Spanten der Tauchzelle 3
Tauchzelle 3
Heizkörper
Spanten der Tauchzelle 3
Abdeckungsleiste
Anbauteil der Zentraledecke
Aufkleber
Schritt-für-Schritt-Bauanleitung
A B C D
42-3
42-4
42-7
42-12
Material
ABS
ABS
ABS
ABS
ABS
ABS
ABS
ABS
ABS
ABS
ABS
ABS
ABS
–
3
E
F G
42-5
42-8
42-9
42-10
42-13
42-14
EP
Schrauben
Typ
Anzahl
Abmessungen
EP
6+1
2,3 x 6 mm
