Schritt-für-Schritt-Bauanleitung
Montage der fünften Sektion
Die Baugruppen des Dieselmaschinenraums werden zusammengefügt und miteinander verschraubt bzw. verklebt.
Ein weiterer unterer Rumpfabschnitt wird mit der Rumpfstruktur verbunden.
80-1
Ihre Bauteile im Überblick
Teilenummer
Name
Material
80-1

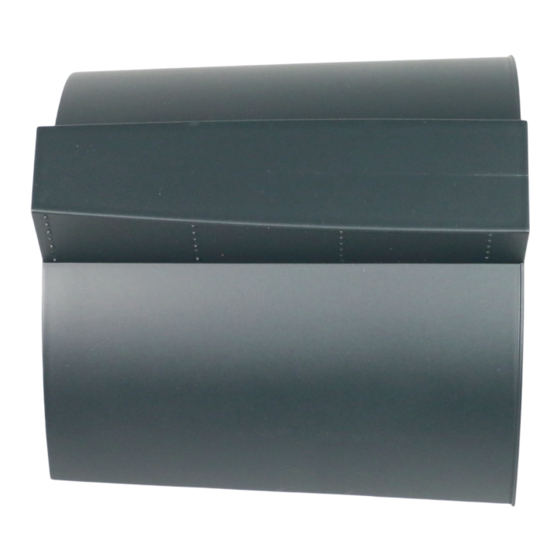

unterer Rumpfabschnitt
Zink
FM
EP
Schrauben
Typ
Anzahl
Abmessungen
FM
4 + 1
2,0 x 4 mm (PWD)
EP
10 + 1
2,3 x 6 mm
3
Verwandte Anleitungen für Hachette U 96
Inhaltszusammenfassung für Hachette U 96
- Seite 1 Schritt-für-Schritt-Bauanleitung Montage der fünften Sektion Die Baugruppen des Dieselmaschinenraums werden zusammengefügt und miteinander verschraubt bzw. verklebt. Ein weiterer unterer Rumpfabschnitt wird mit der Rumpfstruktur verbunden. 80-1 Ihre Bauteile im Überblick Teilenummer Name Material 80-1 unterer Rumpfabschnitt Zink Schrauben Anzahl Abmessungen 4 + 1 2,0 x 4 mm (PWD) 10 + 1...
- Seite 2 SCHRITT 1 Zusammenbau des Dieselmaschinenraums Legen Sie folgende Baugruppen des Dieselmaschinenraums bereit: den Diesel 64-2 68-1 mit dem Spant 64-2, in dem sich die Schraubenaufnahmen befinden, das vordere und achtere Schott 68-1 und 71-1, die Flurplatten 72-1, den Stringer 72-4 sowie sechs Schrauben EP.
- Seite 3 Schritt-für-Schritt-Bauanleitung Drehen Sie die Baugruppe um und fügen Sie das achtere Schott 71-1 an: Die 71-1 achteren Schraubenaufnahmen vom Spant 64-2, von den Flurplatten 72-1 dem Stringer 72-4 gehören in die Bohrun- gen des Schotts. 72-1 64-2 72-4 Befestigen Sie das achtere Schott 71-1 drei Schrauben am Spant des Motor-...
- Seite 4 74-2 71-1 74-4-3 71-1 68-1 74-2 Das hintere Ende des Gestänges 74-4-3 wird in der Vertiefung des Die Stromleitungen 74-2 sind korrekt in die Aufnahmen des achteren Schotts 71-1 festgeklebt. Nehmen Sie die Stromleitungen vorderen Schotts 68-1 und des achteren Schotts 71-1 eingefügt.
- Seite 5 Schritt-für-Schritt-Bauanleitung 74-8 74-4-2 74-4-1 68-1 Das hintere Ende des Gestänges 74-4-2 wird in die Vertiefung des An der Decke ist bereits das Gestänge 74-4-1 angebracht. Dessen achteren Schotts eingefügt. Die Blende 74-8 wird in den Schlit- vorderes Ende wird in die Vertiefung des vorderen Schotts 68-1 zen der beiden Schotts festgeklebt.
