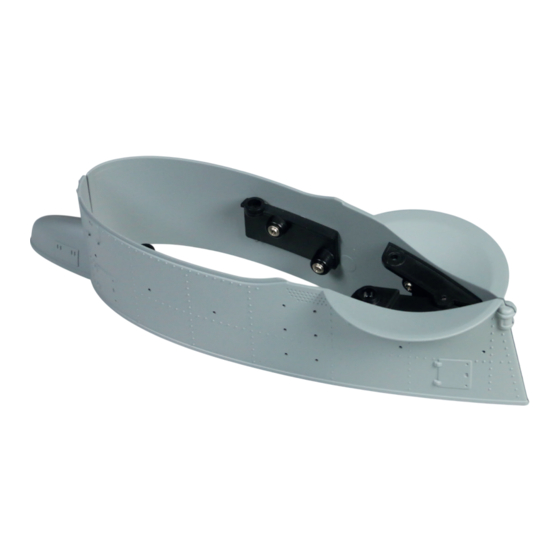

Die rechte untere Turmhälfte
An der rechten Turmhälfte werden drei Verbinder angebracht. Anschließend werden die beiden Turmhälften zusammen-
gefügt und miteinander verschraubt.
Ihre Bauteile im Überblick
Teilenummer
94-1
rechte untere Turmhälfte
94-2
94-3
94-4
94-2
Name
Verbinder (R-1)
Verbinder (R-2)
Verbinder (R-3)
Schritt-für-Schritt-Bauanleitung
94-1
94-3
Material
Zink
ABS
ABS
ABS
3
94-4
FM
CP
Schrauben
Typ
Anzahl
Abmessungen
FM
4 + 1
2,0 x 4 mm (PWD)
EM
1 + 1
2,0 x 4 mm (KM)
CP
3 + 1
2,0 x 4 mm (PWB)
EM
Werbung
Verwandte Anleitungen für Hachette U 96
Inhaltszusammenfassung für Hachette U 96
- Seite 1 Schritt-für-Schritt-Bauanleitung Die rechte untere Turmhälfte An der rechten Turmhälfte werden drei Verbinder angebracht. Anschließend werden die beiden Turmhälften zusammen- gefügt und miteinander verschraubt. 94-1 94-2 94-3 94-4 Ihre Bauteile im Überblick Teilenummer Name Material 94-1 rechte untere Turmhälfte Zink 94-2 Verbinder (R-1) 94-3 Verbinder (R-2)
- Seite 2 SCHRITT 1 Montage der Verbinder Legen Sie die rechte Turmhälfte 94-1 der Innenseite nach oben auf Ihre Arbeits- 94-3 platte. Daneben platzieren Sie die beiden Verbinder 94-2 94-3 sowie vier Schrauben FM. Nehmen Sie den Verbinder 94-2, richten Sie ihn aus, wie abgebildet, und führen Sie ihn zu den Aufnahmen im hinteren Bereich der Turmhälfte, wie es der Pfeil andeutet.
- Seite 3 Schritt-für-Schritt-Bauanleitung SCHRITT 2 Zusammenfügen der Turmhälften Nehmen Sie die linke Turmhälfte 93-1, die Sie mit der letzten Ausgabe bearbeitet 94-1 haben, zur Hand und fügen Sie sie mit der rechten Turmhälfte 94-1 zusammen, wie es die beiden Pfeile andeuten. 93-1 Fixieren Sie die beiden Turmhälften 93-1 94-1...
